Промежуточный привод конвейера

Промежуточный привод конвейера

Иллюстрации

Показать все

Реферат



Изобретение относится к пром. транспорту и позволяет повысить надежность работы и расширить эксплуатационные возможности путем обеспечения переналадки для работы с конвейерами различных типов. Для этого каждый толкатель (Т) 3 выполнен в виде двух стоек 6, жестко присоединенных к звеньям тяговой цепи (Ц) 2, планки (П) 7 с ограничителями 8, расположенной параллельно Ц 2, и двух наклонных поводков (НП) 9, шарнирно прикрепленных концами к стойкам 6 и П 7. Рабочая часть каждого Т выполнена в виде двух параллельных пальцев 10, жестко соединенных с П 7 с возможностью взаимодействия с выступами 4 и днищем грузонесущего полотна 5 конвейера. Стойки 6 и НВ 9 выполнены с регулируемой длиной. При набегании Ц 2 на концевую звездочку НП 9 наклоняется вперед по ходу движения Ц 2, последняя вводит за собой НП 9, который начинает вытягивать переднюю часть П 7 с пальцем 10 из контакта с выступом 4 грузонесущего полотна 5. Благодаря этому силовой контакт Т 3 с выступом 4 исчезает задолго до того, когда начинает увеличиваться шаг между Т 3, что устраняет динамические нагрузки. 2 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (51)4 В 65 G 23 16

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ г

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4326426/27-03 (22) 12.11.87 (46) 30.06.89. Бюл. М - 24 (71) Казахский политехнический институт им. В.И.Ленина (72) Б.А.Айтжанов, К.О.Байконуров и Б.Х.Ирмухаметов (53) 621.867.1(088.8) (56) Патент ФРГ !! 1004545, кл. 81 Е. 9, 1957.

Авторское свидетельство СССР !!r 165404, кл. В 65 G 23/06, 1963. (54) ПРОМЕЖУТОЧНЫЙ ПРИВОД КОНВЕЙЕРА (57) Изобретение относится к пром. транспорту и позволяет повысить надежность работы и расширить эксплуатационные возможности путем обеспечения переналадки для работы с конвейерами различных типов. Для этого каждый толкатель (Т) 3 выполнен в виде двух стоек 6, жестко присоединенных к звеньям тяговой цепи 2, ÄÄSUÄÄ 1490044 А 1

2 планки (П) 7 с ограничителями 8, расположенной параллельно Ц 2, и двух наклонных поводков (НП) 9, шарнирно прикрепленных концами к стойкам 6 и П 7. Рабочая часть каждого Т выполнена в виде двух параллельных пальцев

10, жестко соединенных с П 7 с возможностью взаимодействия с выступами 4 и днищем грузонесущего полотна 5 конвейера. Стойки 6 и

НВ 9 выполнены с регулируемой длиной.

При набегании Ц 2 на концевую звездочку. НП 9 наклоняется вперед по ходу движения Ц 2, последняя уводит за собой НП 9. который начинает вытягивать переднюю часть П 7 с пальцем 10 из контакта с выступом 4 грузонесущего полотна 5. Благодаря этому силовой контакт Т 3 с выступом

4 изчезает задолго до того, когда начинает увеличиваться шаг между Т 3, что устраняет динамические нагрузки.

2 ил.

1490044

Изобретение относится к промышленному транспорту, а именно к промежуточному приводу конвейера.

Цель изобретения — повышение надежности работы и расширение эксплуатационных возможностей путем обеспечения переналадки для работы с конвейерами различных типов.

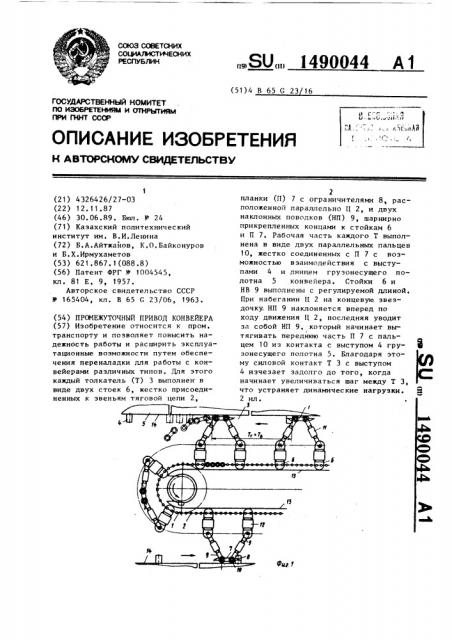

На фиг . 1 схематически изображен привод, общий вид; на фиг. 2 — толкатель.

Промежуточный привод конвейера включает концевые звездочки 1 и охватывающую их тяговую бесконечно замкнутую цепь 2 с шарнирно закрепленными на ней толкателями 3 для взаимодействия с выступами 4 на грузонесущем полотне 5 конвейера.

Каждый толкатель 3 выполнен в виде двух стоек 6, жестко прикрепленных к звеньям тяговой цепи 2 перпендикулярно к ее продольной оси, планки 7 с ограничителями 8 ее поворота, расположенной на прямолинейных участках параллельно тяговой цепи

2. и двух наклоненных друг к другу поводков 9, шарнирно прикрепленных одними концами к стойкам 6, а другими концами — к планкам 7. Рабочая часть каждого толкателя 3 выполнена в виде двух параллельных пальцев

10, жестко соединенных с планкой 7.

Стойки 6 и поводки 9 выполнены с регулируемой длиной посредством гаек 11 и 12.

Жесткость толкателя 3 по нижнему основанию обеспечивается натяжением тяговой цепи 2, подпертой опорной поверхностью 13 и фиксацией верхнего основания — планки 7 нижней поверхностью 14 наложенного на нее сверху грузонесущего полотна 5. Пока сохраняется параллельность нижнего и верхнего оснований толкателя 3, его жесткость не может быть нарушена

Ф боковой нагрузкой от выступа 4 грузонесущего полотна 5.

Равенство шагов установки толкателей 3 — Т т и выступов 4 — Т (Т = б

Т ) позволяет одновременно контактировать нескольким таким сопряжениям и передавать соответственно кратно увеличенные тяговые нагрузки от промежуточного привода к груэонесущему полотну пластинчатого конвейера.

Основное внимание в работе промежуточного привода уделяется беэударному выведению из силового взаимодействияя толкателя 3 с выступом 4.

Промежуточный привод конвейера работает следующим образом.

Тяговая цепь 2 при набегании на концевую звездочку 1 изгибается и наклоняет передний поводок 9 вперед по ходу движения тяговой цепи 2, уводя эа собой поводок 9, который начинает вытягивать переднюю часть планки 7 вместе с пальцем 10 из силового контакта с выступом.4 грузонесущего полотна 5. При этом жесткость шарнирной равнобедренной трапеции нарушается и вал 10 толкателя 3 начинает опускаться к тяговой цепи 2, т.е. силовой контакт толкателя 3 с выступом 4 грузонесущего полотна 5 исчезает задолго до того, когда начинает увеличиваться шаг Тт между смежными толкателями 3 — устраняется основная причина возникновения ударных динамических нагрузок между тол25 кателем 3 и выступом 4 грузонесущего полотна 5.

Привод чутко реагирует на степень силового взаимодействия сопрягаемых узлов конвейера — днища грузонесуще»

3р го полотна 5 и верхней поверхности толкателя 3, образуемой верхними (опорными) линиями двух поперечных пальцев 10, увеличивая жесткость шарнирной равнобедренной трапеции с увеличением веса грузонесущего полотна 5 и транспортируемого груза.

На фиг. 2 шарнирная система толкателя находится в рабочем состоянии. При этом на нее воздействуют вертикальная нагрузка ) массы самого груэонесущего полотна 5 и транспортируемого груза, тяговое усилие

Р, а также реактивная нагрузка R сопротивления движению грузонесущего полотна 5, Результирующая сумма нагрузок Р и R равна

S = Р сов d + R — 2Р сов o(<

2 R .cos с(.

Для сохранения устойчивости шарнирной системы толкателя промежуточного привода достаточно приложения в точке С минимальной нагрузки веса грузонесущего () = (P cos o(+ R — 2PR х

x cos о ) cos /3.

1490044 нагрузки. формула изобретения

Промежуточный привод конвейера, включающий концевые звездочки и охватывающую их тяговую бесконечно замкнутую цепь с закрепленными на

Составитель Т.Бобылева

Техред Л.Сердюкова Корректор С.Черни

Редактор И.Касарда

Заказ 3634/23 Тираж 722 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина, 101

При набегании поводка 9 на концевую звездочку 1 происходят смешение его верхнего конца А в новое положение А и вывод его из силового взаимодействия толкателя 3 с выступом 4. При этом шарнир В перемещается в положение В,, стремясь выпрямить в одну линию поводок 9 и планку 7. Выпрямленная система линий

АВС выводит иэ силового взаимодействия толкатель 3 в точке С с днищем грузонесущего полотна 5.

Ограничитель 8 не позволяет толкателю 3 на холостой ветви принимать форму треугольника, из которого восстановить первоначальную форму можно, только приложив значительные силовые ней толкателями, имеющими рабочие части для взаимодействия с выступами на груэонесущем полотне конвейера, отличающийся тем, что, с целью повышения надежности работы и расширения эксплуатационных воэможностей путем обеспечения переналадки для работы с конвейерами различных типов, каждый толкатель выполнен в виде двух стоек, жестко прикрепленных к звеньям тяговой цепи перпендикулярно к ее продольной оси, планки с ограничителями ее поворота

15 и двух наклоненных друг к другу по водков, шарнирно прикрепленных одними концами к стойкам, а другими концами — к планкам, при этом рабочая часть каждого толкателя выполнена в виде двух параллельных жестко соединенных с планкой пальцев для взаимодействия с поверхностью грузонесущего полотна, а стойки и поводки выполнены с возможностью регулирования их

25 длины
