Реферат



Изобретение относится к транспортной технике и позволяет повысить производительность за счет обеспечения выборочного съема изделий. Устройство включает конвейер (К) 1, расположенные вдоль последнего направляющие 4 и установленную на них разгрузочную тележку (РТ) 5. Последняя имеет съемник изделий 2 и приемник 6 изделий 2, выполненный с основанием 7. Съемник выполнен в виде расположенного поперек продольной оси К 1 под углом и ниже несущей поверхности последнего толкателя (Т) 9 с опорной площадкой 8. Приемник 6 установлен напротив Т 9 с противоположной стороны К 1, а основание 7 расположено ниже несущей поверхности К 1. Вдоль направляющих 4 перемещается РТ 5 и останавливается против заданного изделия 2. Включается Т 9, и опорная площадка 8 сталкивает изделие 2 с его кантованием на 90° в приемник 6. После возврата Т 9 осуществляется перемещение РТ 5 с изделием 2 к месту обработки. 3 ил.

союз советских

СОЦИАЛИСТ И.1ЕСНИХ копжлин (50 4 В 65 G 47/34

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЭОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГННТ СССР (21) 4311072/27-03 (22) 27.07.87

i(46) 30.06.89. Бюл, N 24 (71) Серпуховской хлопчатобумажный комбинат "Красный текстильщик" (72) В.А.Сердечнев и С.М.Мосякин (53) 621.867 (088.8) (56) Авторское свидетельство СССР

В 314712, кл, В 65 G 47/80, 1969 ° (54) СОРТИРУЮЩЕЕ УСТРОЙСТВО ,(57) Изобретение относится к транспортной технике и позволяет повысить производительность за счет обеспече1ния выборочного съема иэделий, Устройство включает конвейер (К) 1, расположенные вдоль последнего направляющие 4 и установленную на них разгрузочную тележку (РТ) 5. Послед„.80„„1490060 А 1

2 няя имеет съемник изделий 2 и приемник 6 изделий 2, выполненный с основанием 7. Съемник выполнен в виде расположенного ноперек продольной оси К 1 под углом и ниже несущей поверхности последнего толкателя (Т) 9 с опорной площадкой 8, Приемник 6 установлен напротив Т 9 с противоположной стороны К 1, а основание 7 .расположено ниже несущей поверхности

К 1. Вдоль направляющих 4 перемещается PT 5 и останавливается против заданного изделия 2. Включается Т 9, и опорная площадка 8 сталкивает иэделие 2 с его кантованием на 90 в приемник 6. После возврата Т 9 осуществляется перемещение PT 5 с изделием

2 к месту обработки, 3 ил.

1490060

Изобретение относится к технологической транспортной технике и может быть использовано в различных отраслях промышленности, где требуется выборочно снимать с конвейеров преимущественно тяжелые и габаритные изделия, например кипы сырья в хлопча" тобумажной, льняной и шерстяной промышленности, вес которых от 200 до

400 кг, Цель изобретения — повышение производительности эа счет обеспечения выборочного съема изделий, размещенных на конвейере, как на расстоянии друг от друга, так и сплошным потоком, м

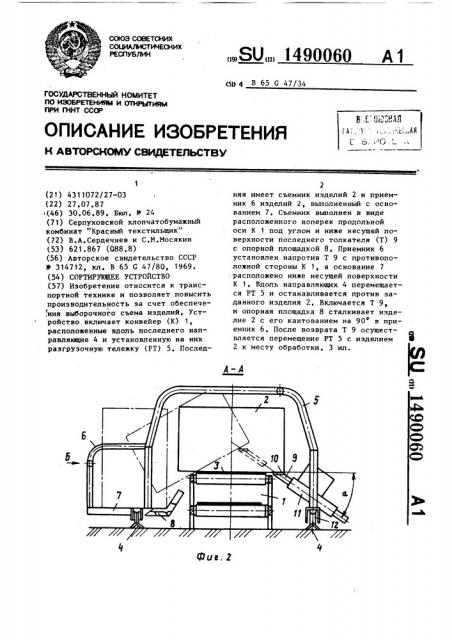

На фиг.1 изображено сортирующее устройство, вид сбоку; на фиг,2— сечение А-А на фиг,1; на фиг,З вЂ” вид вид Б на фиг ° 2,.

Сортирующее устройство включает конвейер 1 для перемещения изделий 2 на несущей поверхности, выполненной в виде ленты 3, расположенные вдоль конвейера 1. направляющие 4 для разгрузочной тележки 5, имеющей съемник изделий 2 и приемник 6 изделий 2, выполненный с основанием 7 и пере"; ключателем 8.

Съемник изделий 2 выполнен в виде расположенного поперек продольной оси конвейера 1 под углом М и ниже

его несущей поверхности толкателя 9 с опорной площадкой 10, Корпус 11 толкателя 9 неподвижно соединен с корпусои тележки 5. Приемник 6 изделий 2 расположен напротив- толкателя

9 с противоположной стороны конвейера 1, Основание 7 приемника 6 установлено ниже несущей поверхности конвейера 1. Тележка 5 перемещается по направляющим 4 роликами 12.

Сортировочное устройство работает следующим образом.

Изделия 2 с различными свойствами, но одинаковых габаритов, уложены на ленту 3 конвейера 1 практически беэ промежутков, Для подачи к иесту обработки необходимого изделия 2, тележка 5 (фиг.2 и 3), передвигаясь на роликах 12 по направляющим 4, устанавливается против заданного изделия 2. Толкатель 9 с опорной площадкой 1О по команде двигается в корпусе толкателя 11 под углом с

15 к опорной поверхности иэделия 2 и, воздействуя на нее, сталкивает изде.лие 2 с поворотом его в вертикальной плоскости на 90 в приемник 6 иэделия о ггележки 5, которая после возврата

20 толкателя 9 с опорной площадкой 10 в исходное положение от переключателя 8, двигается к месту обработки.

Формула изобретения

25 Сортирующее устройство, включающее конвейер, расположенные вдоль последнего направляющие и установленную на них разгрузочную тележку со съеиником изделий и приемником

30 изцелий, выполненным с основанием, о т л и ч а ю щ е е с я тем, что, с целью повышения производительности за счет обеспечения выборочного съема изделий, размещенных на конвейере

35 < как на расстоянии друг от друга, так и сплошным потоком, съемник иэделий выполнен в виде расположенного поперек продольной оси конвейера под углом и ниже несущей поверхности последнего толкателя с опорной площадкой, при этом приемник иэделий установлен напротив толкателя с противоположной стороны конвейера, а его основание расположено ниже несущей поверхности конвейера, 149006 0

Мо 12

А

ВидЕ
