Реферат



Изобретение относится к бурению. Целью изобретения является повышение достоверности. В наддолотном переводнике размещают фиксированный репер и измеряют компановки низа бурильной колонны перед приложением реактивного момента к нижнему концу колонны бурильных труб. Затем прикладывают заданный реактивный момент забойного двигателя к нижнему концу колонны бурильных труб путем подачи в колонну промывочной жидкости с заданным давлением и расходом при заданной осевой нагрузке. Фиксируют колонну бурильных труб в закрученном состоянии приложением осевой нагрузки, исключающей вращение нижнего конца колонны бурильных труб на забое. После чего снимают реактивный момент забойного двигателя с конца колонны отключением подачи промывочной жидкости. Затем измеряют азимут реперной плоскости компановки низа бурильной колонны в закрученной и зафиксированной колонне и определяют угол закручивания колонны бурильных труб по разности измеренных азимутов. Способ позволяет учесть имеющуюся пространственную кривизну скважины и особенности компановки колонны бурильных труб.

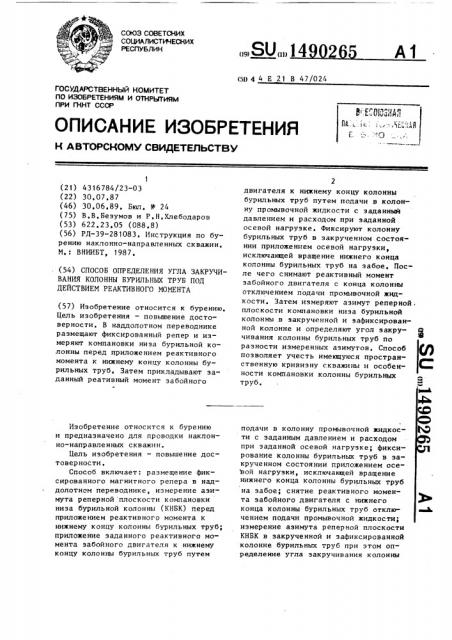

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (l9) (11) (sn 4 4 Е 21 В 47/024

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4316784/23-03 (22) 30.07,87 (46) 30,06.89. Бюп, У 24 (75) В,В,Безумов и Р.Н,Хлебодаров (53) 622.23.05 (088.8) (56) РД-39-281083. Инструкция по бурению наклонно-направленных скважин.

М.: ВНИИБТ, 1987, (54) СПОСОБ ОПРЕДЕЛЕНИЯ УГЛА ЗАКРУЧИВАНИЯ КОЛОННЫ БУРИЛЬНЫХ ТРУБ ПОД

ДЕЙСТВИЕМ РЕАКТИВНОГО МОМЕНТА (57) Изобретение относится к бурению.

Цель изобретения — повьппение достоверности. В наддолотном переводнике размещают фиксированный репер и измеряют компановки ниэа бурильной колонны перед приложением реактивного момента к нижнему концу колонны бурильных труб, Затем прикладывают заданный реативный момент забойного

Изобретение относится к бурению и предназначено для проводки наклонно-направленных скважин °

Цель изобретения — повышение достоверности.

Способ включает: размещение фиксированного магнитного репера в наддолотном переводнике, измерение азимута реперной плоскости компановки низа бурильной колонны (КНБК) перед приложением реактивного момента к нижнему концу колонны бурильных труб; приложение заданного реактивного момента забойного двигателя к нижнему концу колонны бурильных труб путем двигателя к нижнему концу колонны бурильных труб путем подачи в колонну промывочной жидкости с заданный давлением и расходом при заданной осевой нагрузке, Фиксируют колонну бурильных труб в закрученном состоянии приложением осевой нагрузки, исключающей вращение нижнего конца колонны бурильных труб на забое. После чего снимают реактивный момент забойного двигателя с конца колонны отключением подачи промывочной жидкости. Затем измеряют азимут реперной плоскости компановки низа бурильной колонны в закрученной и зафиксированной колонне и определяют угол закру- ф чивания колонны бурильных труб по разности измеренных азимутов, Способ позволяет учесть имекщуюся пространственную кривизну скважины и особенности компановки колонны бурильных труб. подачи в колонну промывочной жидкости с заданным давлением и расходом при заданной осевой нагрузке; фиксирование колонны бурильных труб в закрученном состоянии приложением осеhoA нагрузки, исключающей вращение нижнего конца колонны бурильных труб на забое; снятие реактивного момента забойного двигателя с нижнего конца колонны бурильных труб отключением подачи промывочной жидкости; измерение азимута реперной плоскости

КНБК в закрученной и зафиксированной колонне бурильных труб при этом определение угла закручивания колонны

149026

10 формула изобретения

Составитель В.Петрушин

Техред И.Ходанич Корректор В.Гирняк

Редактор M,Òoâòèí

Заказ 3677/34

Тираж 514

Подпис ное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина, 101 бурильных труб производится по разности измеренных азимутов.

Способ позволяет по сравнению с известным способом повысить достовер5 ность определения угла закручивания колонны бурильных труб путем учета при экспериментальном определении имеющейся пространственной кривизны скважины, особенностей конкретной компановки бурильной колонны и других, не поддающихся учету, факторов при теоретическом расчете, Способ определения угла закручивания колонны бурильных труб под действием реактивного момента, включающий приложение реактивного момента забойно- эп го двигателя к нижнему концу колонны

4 бурильных труб и определение угла закручивания колонны бурильных труб, отличающийся тем, что, с целью повышения достоверности, в наддолотном переводнике размещают фиксированный репер, измеряют азимут реперной плоскости перед приложением реактивного момента к нижнему концу колонны бурильных труб, фиксируют колонну в закрученном состоянии приложением осевой нагрузки, снимают реактивный момент забойного двигателя с нижнего конца колонны бурильных труб, измеряют азимут реперной плоскости в зафиксированной, закрученной колонне бурильных труб, по разности измеренных азимутов определяют угол закручивания колонны бурильных труб под действием реактивнога момента.
