Реферат



Изобретение относится к ветротехнике и позволяет упростить конструкцию ветродвигателя. Ветроколесо со ступицей 2 закреплено на валу 3. На последнем установлена с возможностью перемещений муфта 5, между которой и ступицей 2 размещена пружина 4. Лопасти 7 связаны с муфтой 5 при помощи шарниров 10. Направляющие стержни 9 закреплены на ступице 2 и размещены в тангенциальных пазах муфты 5. Давлением ветра лопасти 7 поворачиваются и через шарниры 10 перемещают муфту 5 относительно вала 3 с угловым смещением в тангенциальных пазах, что регулирует частоту вращения ветроколеса. Стержни 9 ограничивают продольное и угловое перемещения муфты. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

- 0?.Я0 .- : ЯМИ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

М А BTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И OTHPblTHRM

ПРИ ГННТ СССР (21 ) 4328927/25-06 (22) ) 7.11.87 (46) 30.06.89. Бюл. Р 24 (72) М.В.Моносов, F..×,Èâàíîâà и Л.М.Якунин (53) 621.548.4 (088 ° 8) (56) Заявка ФРГ У 2855375, кл. F 03 D 7/04, опублик. 1979. (54) ВЕТРОДВИГАТКЛЬ (57) Изобретение относится к ветротехнике и позволяет упростить конструкцию ветродвигателя. Ветроколесо со ступицей 2 закреплено на валу 3.

На последнем установлена с возмож„„SU„„490316 A 1 (51)4 F 03 D 7 04

2 ностью перемещений муфта 5, между которой и ступицей 2 размещена пружина 4. Лопасти 7 связаны с муфтой

5 при помощи щарниров 10. Направляющие стержни 9 закреплен на ступице

2 и размещены в тангенциальных nasax муфты 5. Давлением ветра лопасти

7 поворачиваются и через щарниры 10 перемещают. муфту 5 относительно вала

3 с угловьи смещением в тангенциальных пазах, что регулирует частоту вращения ветроколеса, Стержни 9 ограничивают продольное и угловое перемещения муфты. 2 ил.

1490316

Изобретение относится к ветро— технике и может быть использовано в ветродвигателях небольшой мощности.

Цель изобретения — упрощение кон5 струкции ветро двигателя.

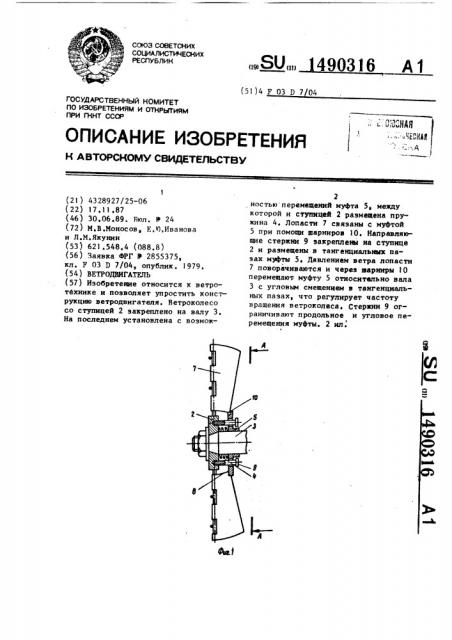

На фиг. 1 приведена схема ветродвигателя; на фиг. 2 — сечение А-А на фиг.1.

Ветродвигатель содержит ветроколесо 1 со ступицей 2, размещенное на валу 3, на котором установлена с возможностью перемещения относительно последнего подпружиненная пружиной 4 муфта 5 с тангенциальными пазами 6, кинематически связанная с поворотными лопастями 7, имеющими хвостовики 8.

Ветродвигатель снабжен направляющими стержнями 9, установленными на ступице 2 и размещенными в пазах б муфты 5, а кинематическая связь выполнена в виде шарниров 10, каждый иэ которых размещен на муфте 5 и соединен с лопастью 7 на хвостовике 8 25 ее комлевой части.

Ветродвигатель работает следующим образом.

Ветроколесо 1 начинает вращаться под действием ветра. С увеличением 3р скорости ветра под действием аэродинамических сил лопасти 7 поворачиваются и через шарниры 10 перемещают муфту 5. При этом муфта 5 отжимается в осевдм направлении и растя 35 гивает пружину 4. Углы установки лопастей 7 определяются равновесием аэродинамических сил и сил реакции пружины 4. С дальнейшим увеличением скорости ветра лопасти 7 занимают положение, близкое к флюгерному,муфта 5, синхронизируя одновременность поворота всех лопастей 7, перемещается по валу 3 на максимальное расстояние и разворачивается при этом вокруг своей оси, ветроколесо 1 останавливается. Стержни 9 ограничивают продольное и угловое перемещения муфты 5. формул а изобретения

Ветродвигатель, содержащий ветроколесо со ступицей, размещенное на валу, на котором установлена с воэможностью перемещения относительно последнего подпружиненная муфта с тангенциальными пазами, кинематически связанная с поворотными лопастями, имеющими хвостовики, о т л и— чающий с я тем, что, с целью упрощения конструкции, ветродвигатель снабжен направляющими стержнями, установленными на ступице и размещенными в пазах муфты, а кинематическая связь выполнена в виде шарниров, каждый из которых размещен на муфте и соединен с лопастью на хвостовике ее комлевой части.

1490316
