Тепловой двигатель
Иллюстрации
Реферат
Изобретение относится к тепловым двигателям, а именно к устройствам, позволяющим осуществлять преобразование тепловой энергии в механическую при малой разности температур, и может быть использовано для привода различных механизмов. Изобретение позволяет повысить эффективность работы за счет использования широкого класса исполнительных механизмов. Подведение тепла к испарителю-нагревателю 1 вызывает повышение давления в нем паров жидкости. Жидкость выдавливается возросшим давлением через холодильник 2, клапан 8 и исполнительный механизм, при этом с вала 4 отбирается полезная мощность в гидроаккумулятор 5. Клапаны 10 и 12 закрыты. После того, как зеркало жидкости выдавится в холодильник 2, начинается конденсация ее паров. Давление в испарителе-нагревателе падает, клапан 8 закрывается, а клапаны 10 и 12 открываются. За счет энергии, запасенной в гидроаккумуляторе 5, испаритель-нагреватель 1 заполняется по трубопроводу 11 жидкостью, после чего рабочий цикл повторяется. 2 з.п. ф-лы, 2 ил.
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (51)4 F 03 G 7/06
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ.:;ы L-l И11
Фиг.1
ГОСУДАРСТВЕННЫЙ КОМИТЕТ
tlO ИЗ06РЕТЕНИЯМ И ОТНРЬГТИЯМ
ПРИ ГКНТ СССР (21) 4131948/25-06 (22) 20.10.86 (46) 30.06.89.Бюл. У 24 (75) Г.R.Îñàä÷èé и В.А.Слободянюк (53) 621.486 (088,8) (56) Авторское свидетельство СССР
В 675198, кл. F 01 К 19/08, 1979. (54) ТЕПЛОВОИ ДВИГАТЕЛЬ (57) Изобретение относится к тепловым двигателям, а именно к устройствам, позволяющим осуществлять преобразование тепловой энергии в механическую при малой разности температур, и может быть использовано для привода различных механизмов.Изобретение позвопяеэ повысить эффективность работы за счет использования широкого класса исполнительных ме„.Я0„„1490317 А 1
2 ханиэмов, Подведение тепла к испарителкгнагревателю 1 вызывает повьипение давления в нем паров жидкости.
Жидкость выдавливается возросшим давлением через холодильник 2, клапан 8 и исполнительный механизм, при этом с вала 4 отбирается полезная мощность в гидроаккумулятор 5. Клапаны
10 и 12 закрыты. После того, как зеркало жидкости вьщавится в холодильник 2, начинается конденсация ее паров. Давление в испарителе-нагревателе падает, клапан 8 закрывается, а клапаны 10 н 12 открываются.
3а счет энергии, запасенной в гидроаккумуляторе 5, испаритель-нагреватель 1 заполняется по трубопроводу
11 жидкостью, после чего рабочий цикл повторяется. 2 s.ï. <Ь-лы,2 нл.
l 490317
Изобретение относится к тепловым двигателям, а именно к устройствам, позволяющим осуществлять преобразование тепловой энергии в механичес5 кую при малой разности температур, и может быть использовано для привода различных автономно работающих механизмов, Цель изобретения — повьппение эф- 10 фективности.

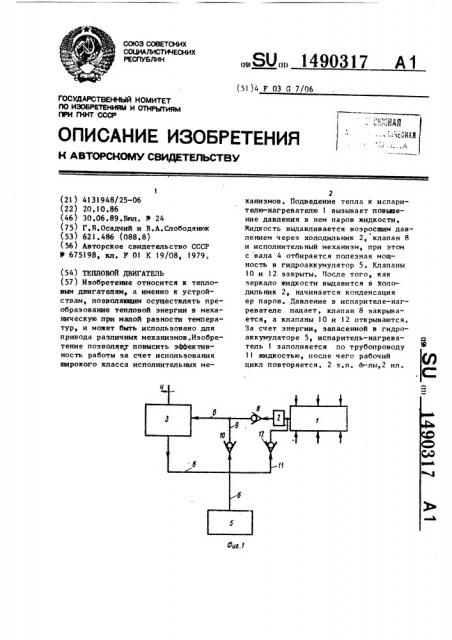

На фиг.l представлена принципиальная схема теплового двигателя; на фиг ° 2 — тепловой двигатель с исполнительным механизмом в виде гидромо- 15 тора с гидроаккумулятором мембранного типа, Тепловой двигатель содержит испаритель-нагреватель 1, холодильник 2, гидромотор 3 с валом 4 отбора мощ- 20 ности, гидроаккумулятор 5 последовательно размещенные в парожидкостном тракте 6, частично заполненном легкокипящей жидкостью 7. Гидромотор
3 отделен обратным клапаном 8 от 25 холодильника 2 и шунтируется линией
9 с обратным клапаном 10. Участок тракта 6 между гидромотором 3 и гидроаккумулятором 5 соединен с трубопроводом 11 с клапаном 12 с участком 30 тракта 6 между испарителем-нагревателем 1 и холодильником 2.
Двигатель работает следующим образом.
При подведении тепла к испарителю 1 жидкость 7 испаряется и давление на зеркало жидкости 7 в испарителе 1 растет. Жидкость 7 выдавливается возросшим давлением через холодильник 2> клапан 8 и гидромотор 3 по 40 тракту 6 в гидроаккумулятор 5. Клапаны 10 и 12 при этом закрыты.
После того, как зеркало жидкости
7 вьдавится в холодильник 2, начинается конденсация паров жидкости 7. 45
Давление в испарителе-нагревателе 1 падает, клапан 8 закрывается, а клапаны 10, 12 открываются, после чего за счет энергии, запасенной в гидроаккумуляторе 5, испаритель-нагреват ель 1 заполняется по трубопроводу
11 через открытый клапан 1 2 жидкостью
7, и цикл повторяется, П!унтирующая линия 9 используется для осуществления циркуляции жидкости 7 при инерционной работе гидромотора 3, Полезная мощность отбирается с вала 4 при продавливании жидкости 7 через гидромотор 3.
Изобретение позволяет разделить тракт 6 и трубопровод 11 для заполнения жидкостью 7 испарителя-нагревателя 1, что расширяет возможности использования исполнительных механизмов различного типа.
Формула и з о б р е т е н и я
1. Тепловой двигатель, содержащий последовательно размещенные в парожидкостном тракте, заполненном легкокипящей жидкостью, испарительнагреватель, холодильник, исполнительный механизм, гидроаккумулятор и обратный клапан, о т л и ч а ю— шийся тем, что, с целью повьппения эффективности работы, двигатель дополнительно снабжен трубопроводом с обратным клапаном, включенным в тракт соответственно между исполнительным механизмом и гидроаккумулятором с одной стороны и между нагревателем и холодильником с другой, а также байпасной линией с обратным клапаном, подключенной к тракту параллельно исполнительному механизму.
2. Тепловой двигатель по п,l, отличающийся тем,что исполнительный механизм выполнен в виде гидромотора.
З.Двигатель по пп. 1 и 2, о тли ч ающий с я тем, что гидроаккумулятор выполнен в виде гидроаккумулятора мембранного типа, 140()317
