№ 149038

Класс 60а, 1

21с, 46во

СССР

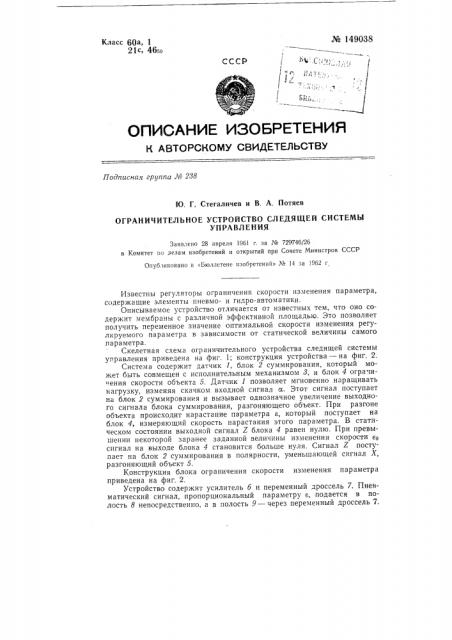

OllMCAHHE M3OEPETEHHR

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная грушка М 288

Ю. Г. Стегаличев и В. А. Потяев

ОГРАНИЧИТЕЛЬНОЕ УСТРОЙСТВО СЛЕДЯЩЕЙ СИСТЕМЫ

УПРАВЛЕНИЯ

Заявлено 28 апреля 1961 г, за № 729746/26 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 14 за 1962 г

Известны регуляторы ограничения скорости изменения параметра, содержащие элементы пневмо- и гидро-автоматики.

Описываемое устройство отличается от известных тем, что оно содержит мембраны с различной эффективной площадью. Это позволяет получить переменное значение оптимальной скорости изменения регулируемого параметра в зависимости от статической величины самого параметра.

Скелетная схема ограничительного устройства следящей системы управления приведена на фиг. 1; конструкция устройства — на фиг. 2.

Система содержит датчик 1, блок 2 суммирования, который может быть совмещен с исполнительным механизмом 8, и блок 4 ограпи:.ения скорости объекта 5. Датчик 1 позволяет мгновенно наращивать нагрузку, изменяя скачком входной сигнал а,. Этот сигнал поступает на блок 2 суммирования и вызывает однозначное увеличение выходного сигнала блока суммирования, разгоняющего объект. При разгоне объекта происходит нарастание параметра а, который поступает на блок 4, измеряющий скорость нарастания этого параметра. В статическом состоянии выходной сигнал Z блока 4 равен нулю. При превышении некоторой заранее заданной величины изменения скорости вв сигнал на выходе блока 4 становится больше нуля. Сигнал Z поступает на блок 2 суммирования в полярности, уменьшающей сигнал Х, разгоняющий объект 5.

Конструкция блока ограничения скорости изменения параметра приведена на фиг. 2.

Устройство содержит усилитель б и переменный дроссель 7. Пневматический сигнал, пропорциональный параметру в, подается в полость 8 непосредственно, а в полость 9 — через переменный дроссель 7. № l49038

В статическом состоянии пакет мембран 10 находится под действием пружины 11, которая поднимает пакет вверх. При этом на выходе блока 12 поддерживается нулевое давление. В динамическом состоянии при увеличении скорости объекта изменяется парометр в (вход 18) и возникает сила, направленная вниз. При выполнении условия превыщения наперед заданной величины е< эта сила превысит предварительное натяжение пружины 11. Пакет мембран переместится вниз, увеличивая давление на выходе 12.

Устройство может быть использовано в системах регулирования паротурбинных, газотуроинных и других энергетических установок.

Предмет изобр етения

Ограничительное устройство следящей системы управления, содержащее усилитель и переменный дроссель, о тл и ч а ю ще ес я тем, что, с целью ограничения скорости изменения регулируемого параметра, оно содержит пакет мембран с различной эффективной площадью, формирующий ограничивающий импульс из величины параметров процесса и их производных. — 3— № 149038

Фиг. Z

Редактор Н. С. Кутафина Техред Т. П. Курилко

Корректор А. А. Йанькова

Типография ЦБТИ, Москва Петровка, 14, Подп, к печ, 30 VII-62 г. Формат бум. 70Х108 />6 Объем 0,26 изд. л.

Зак. 8004 Тираж 800 Цена 4 коп.

ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, М. Черкасский пер., д. 2/6.
