Устройство для контроля положения оси отверстия

Устройство для контроля положения оси отверстия

Иллюстрации

Показать все

Реферат



Изобретение относится к измерительной технике. Цель изобретения - повышение точности и производительности. Устройство содержит корпус 1, установленные на его торцах два элемента 2 и 3, предназначенных для контактирования с проверяемым отверстием 22 и выполненных в виде полусфер неодинакового диаметра, и отсчетный узел 18. При контроле устройство помещают в отверстие 22 и завинчивают гайку 11, которая перемещает три замыкающих звена, установленных на элементе 3 меньшего диаметра равномерно по его периметру с возможностью перемещения вдоль оси корпуса 1 и выполненных в виде рычагов 14 и роликов 15 или шариков, установленных в обойме. Тем самым устройство фиксируют в отверстии 22. Затем отсчетный узел 18 через призму 19 последовательно фокусируют на расположенные на оси корпуса 1 целевые знаки 6 и 7 и измеряют координаты каждого из них относительно оси отсчетного узла 18. По разности значений одноименных координат определяют положение оси отверстия 22. 2 з.п. ф-лы, 3 ил.

СОЮЭ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУ6ЛИН (19) (И) А1 (gg 4 G 01 В 11/27

ЕЕ0 г, А ", 111 гы I с.,Бй 1

OllHCAHHE ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО И306РЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ (21) 4292265/25-28 (22) 03.08.87 (46) 30.06.89, Бюл, В 24 (71) Ленинградский институт точной механики и оптики и Производственное объединение турбостроения "Ленинградский металлический завод им, XXII съезда КПСС (72) Ю. А. Каракуле в, Н. А. Михайлов, И.И.Пичугин и О.Ф.Фомченко (53) 531. 717(088. 8) (56) Заявка ФРГ У 2513687, кл.- G О1 В 1 1/27, 1976.

2 (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ПОЛОЖЕНИЯ ОСИ ОТ ВЕ Р СТИЯ (57) Изобретение относится к измерительной технике. Цель изобретения повышение точности и производительности. Устройство содержит корпус 1, установленные на его торцах два элемента 2 и 3, предназначенных для контактирОвания с проверяемым отверстием 22 и выполненных в виде полусфер неодинакового диаметра, и отсчетный узел 18. При контроле устройство помещают в отверстие 22 и

1490472

10

45

55 завинчивают гайку 11, которая перемещает три замыкающих звена, установленных на элементе 3 меньшего диаметра равномерно по его периметру с воэможностью перемещения вдоль оси корпуСа 1 и выполненных в виде рычагов 14 и роликов 15 или шариков, установленных в обойме. Тем самым устройство фиксируют в отверстии 22.

Изобретение относится к измерительной технике.

Цель изобретения — повышение точности и производительности контроля

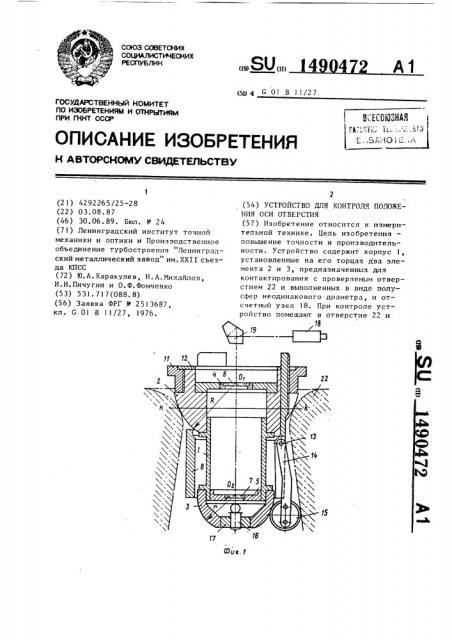

На фиг. 1 изображено устройство с замыкающими звеньями, выполненны-. ми в виде роликов, общий вид; на фиг. 2 — то же, вид сверху; на фиг. 3 — устройство с эамыкаюцими звеньями, выполненными в виде шариков.

Устройство для контроля положения оси отверстия содержит корпус 1, на торцах которого установлены два эле1мента 2 и 3, выполненные в виде полусфер неодинакового диаметра К и г.

В каждом элементе 2 и 3 при помощи оправ 4 и 5 закреплены целевые знаки 6 и 7, расположенные на оси кор— пуса 1, их центры совпадают с геометрическими центрами элементов 2 и 3 соответственно. Б элементе 2 установлен ползун 8, имеющий три реэьбовых выступа 9 через 120, которые входят в три аналогичным образом расположенных паза 10 ° Гайка 11 установлена на резьбовые выступы 9.

От осевого перемеценич гайку 11 удерживает шайба 12. На ползуне 8 через шарнир 13 закреплены три рычага 14. На свободных концах рычагов

14 установлены ролики 15, расположенные равномерно по периметру элемента 3 меньшего диаметра. Для подсветки целевых знаков 6 и 7 установлена лампочка 16, закрепленная на оправе 17. Отсчетный узел 18 закреплен перпендикулярно оси корпуса 1.

Для преломления хода лучей на оси корпуса 1 закреплена призма 19. В случае применения шариков 20 (см. фиг. 3) устанавливается обойма 21, предохраняюцая их от выпадания.

Устройство работает следующим образом.

Затем отсчетный узел 18 через приз: му 19 последовательно фокусируют на расположенные на оси корпуса l целевые знаки 6 и 7 и измеряют координаты каждого из них относительно оси отсчетного узла 18 ° По разности значений одноименных координат определяют положение оси отверстич 22.

2 э,п. ф-лы, 3 ил.

Устройство помецают в контролируемое отверстие 22, при этом ползун 8 отводят в крайнее положение, в котором ролики 15 были максимально приближены к оси корпуса 1. Поскольку радиус одного из сферических элементов 2 больше радиуса наименьшего сеченич K — К отверстия 22, то поверхность элемента 2 будет соприкасаться с отверстием в данном сечении. Затем завинчиэагпт гайку ll, которая поднимает полэун 8 с рычагами 14 до тех пор, пока ролики 15 не войдут в контакт с поверхностью отверстия 22 и элемента 3, тем самым устройство будет зафиксировано в отверстие 22.

Таким образом фиксируют две точки О, и 0, лежацие на оси отверстия 22. Поэтому прямая 0,0 будет искомой осью отверстия 22. Затем отсчетньп узел 18 через призму 19 последовательно фокусируют на целевые знаки 6 и 7 н измеряют координаты положенич центра каждого из них относительно осн отсчетного узла 18. По разности значений одноименных координат судят о действительном положении оси отверстия 22 относительно отсчетного узла 18, Формула изобретения

1. Устройство для контроля положения осн .отверстия, содержацее цилиндрический корпус, установленные на его торцах два элемента, предназначенные для контакта с контролируемым отверстием, расположенные на них два целевых знака и отсчетный узел, установленный перпендикулярно оси корпуса, о т л и ч а ю щ е е с я тем, что, с целью повышения точности и производительности, оно снабжено тремя замыкающими звеньями, элементы выполнены в виде полусфер неоди14904 какового диаметра, целевые знаки расположены на оси корпуса, а эамыкающие звенья установлены на элементе меньшего диаметра равномерно по его периметру с воэмолностью одинакового перемещения вдоль оси корпуса.

2. Устройство по п. 1, о т л и— ч а ю щ е е .с я тем, что эамыкаюса ие

72 6 звенья выполнены в виде рычагов, одними концами эакрепленных на элементе, а на других установлены сферические ролики.

3. Устройство по п. 1, о т л нч а ю щ е е с я тем, что замыкающие звенья выполнены в виде шариков, установленных в обойме.

ФРВ. 2

1490472 иг.

Составитель В.Савельев

Техред Л.Сердюкова

Редактор О.Спесивых

Корректор С.Шекмар

Заказ 3740/45 Тираж 683 Подписное

BHHHIIH Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
