Стенд для испытания лесопильных рам

Стенд для испытания лесопильных рам

Иллюстрации

Показать все

Реферат



Изобретение предназначено для использования при исследовании и испытании лесопильных рам. Цель изобретения - повышение точности испытаний за счет увеличения достоверности имитации процессов. При взаимодействии бревна 3 с датчиком положения и вальцом 13 при закрытом клапане 18 и движении пильной рамки 11 вниз в гидроцилиндре 15 возникает сопротивление, имитирующее вертикальную составляющую силу резания. При этом тормозная колодка 14 прижимается к вальцу 13 и создает тормозящее усилие, имитирующее действие горизонтальной составляющей силы резания. При движении пильной рамки 11 вверх нагрузка с бревна снимается. При движении по гидролотку бревно ориентируется за счет грузов 24. 2 з. п. ф-лы. 9 ил.

СОЮЗ СОВЕТСНИХ

КСГЫЛИМ (51)4 G 01 М 15 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ фиа. Ю

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЭОБРЕТЕМИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

К ASTOPCHOMV СВИДЕТЕЛЬСТВУ (21 ) 4 1 98528/29-1 5 (22) 23. 02. 87 (46) 30.06.89. Бюл. Р 24 (71) Московский лесотехничес кий институт (72) В. В.Амалицкий и А.М. Волобаен (53) 621. 933. 6 ° 001. 5 (088. 8) (56) Авторское свидетельство СССР

Ф 526794, кл. G 01 М 15/00, 1975.

Авторское свидетельство СССР

В 272622, кл. G 01 М 15/00, 1969.

„„80„„1490541 А 1

2 (54 ) СТЕНД ДЛЯ ИСПЫТАНИЯ ЛЕСОПИЛЬНЫХ

РАМ (57) Изобретение предназначено для использования при исследовании и испытании лесопильных рам. Цель изобретения — повышение точности испытаний эа счет увеличения достоверности имитации процессов. При взаимодействии бревна 3 с датчиком положения и вальцом 13 при закрытом клапане 18 и движении пильной рамки 11 вниз в

1490541 гидроцилиндре 15 возникает сопротивление, имитирующее вертикальную составляющую силу резания. При этом тормозная колодка 14 прижимается к вальцу 13 и создает тормозящее усилие, имитирующее действие горизонИзобретение относится к испытательной технике деревообрабатывающего оборудования, а именно лесопильных рам, и может быть использовано

15 в процессе госприемки, при исследовательских, ресурсных, приемосдаточных и прочих испытаниях.

Цель изобретения — повышение точности испытаний за счет увеличения

20 достов ер ности имитации пр оцес сов.

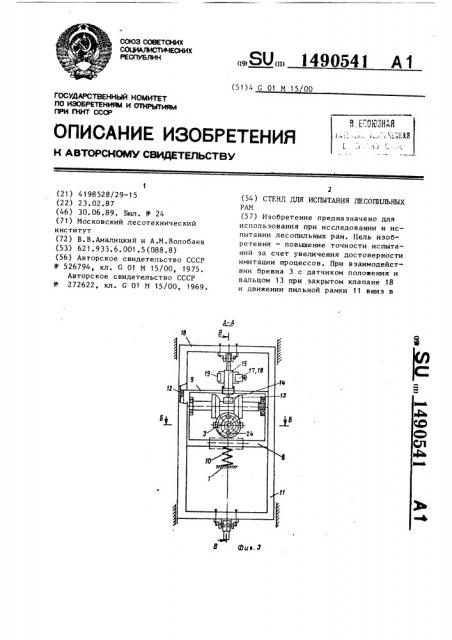

На фиг. 1 изображен стенд для испытания лесопильных рам, общий вид; на фиг. 2 — то же, вид сверху, на фиг. 3 — разрез А-А на фиг. 1; на фиг. 4 — разрез Б-Б на фиг. 3; на фиг. 5 — разрез В-В на фиг, 3; на фиг. б — разрез à — Г на фиг. 2 (для разных вариантов исполнения гидролотка). на фиг. 7 — вид Д на фиг. 1; на

30 фиг. 8 — схема управления гидроци— . линдром; на фиг. 9 — разрез E-E на фиг. 1.

Стенд для испытания лесопильных рам содержит смонтированную на основании 1 криволинейную направляющую 35 в виде гидролотка 2 с размещенными в ней технологическими бревнами 3 и роликовым конвейером 4, приводимым цепью 5 от подающих вальцов 6 механизма подачи испытуемой лесопильной 40 рамы 7, и устройство для имитации сил резания. Последнее включает раму 8 с упругой поперечиной 9, установленную на основании 1 посредством пружины 10 с возможностью перемеще- 45 ния вдоль стоек пильной рамки 11 испытуемой рамы 7 как по направляющим, например, с помощью ползунов 12, закрепленный на стойках рамы 8 валец

13 с тормозной колодкой 14, жестко связанной с упругой поперечиной 9 рамы 8 и отстоящей с минимальным зазором o1 центральной цилиндрической части вальца 13, и гидроцилиндр

15, корпус которого прикреплен к Уп" 55 ругой поперечине 9 рамы 8, а шток прикрепляется к поперечине 16 пильной рамки 11 ° Полости гидроцилиндра

15 сообщены одна с другой посредсттальной составляющей силы резания, При движении пильной рамки 11 вверх нагрузка с бревна снимается. При движении по гидролотку бревно ориен тируется за счет грузов 24. 2 з.п. ф-лы, 9 ил. вом параллельно соединенных между собой дросселя 17, обратного клапана 18 и нормально открытого клапана

В

19 с электромагнитным управлением от датчика положения 20, размещенного на выходе механизма подачи испытуемой рамы 7.

Над роликовым конвейером 4 расположены неприводные прижимные вальцы

21, а в входной части гидролотка

2 — наклонный неприводной роликовый конвейер 22.

В технологических бревнах 3 в торцах высверлены по два отверстия

23 одно под другим. В нижние, а потом верхние, или наоборот, закладываются грузы 24 в виде чугунных цилиндров для перемены изношенной поверхности технологических бревен 3, а также для ориентирования бревен 3 в зависимости от требуемого вида пиломатериалов и их диаметров, сбегов, кривизны, пороков древесины и коры и т ° д. Для облегчения продвижения бревен 3 по гидролотку 2 особенно по его криволинейным участкам по образующим бревен 3 установлены ролики 25.

Для имитации пиления мерзлой древесины или имитации пиления пород при повышенной влажности и температуре ролики конвейера 4 и прижимные вальцы 21 выполнены пустотелыми (фиг. 9). К ним подведены входные и выходные трубки 26 и 27 для подвода хладагента (фреон) или теплоносителя.

Стенд работает следующим образом.

После стыковки элементов испытуемой рамы 7 с элементами стенда включается привод рамы 7 и с помощью кривошипно-шатунного механизма пильная рамка 11 совершает возвратнопоступательное движение вниз-вверх.

Одновременно с этим технологическое бревно 3, прижимаемое вальцами 21 . по конвейеру 4, подхватываемое вальцами 6 механизма подачи, попадает в просвет рамы 8. Валец 13 с рамой

1490541

8 самоустанавливаются по бревну 3, поскольку рама 8 легко перемещается по стойкам пильной рамки 11, а усилие пружин 10 равно весу рамы 8 с гидроцилиндром 15 и вальцом 13.

Клапан 18 открыт и рабочая жидкость свободно перетекает из одной полости гидроцилиндра 15 в другую при каждом ходе пильной рамки 11. При взаимодействии бревна 3 с датчиком положения 20 клапан 18 закрывается и при движении пильной рамки 11 вниз благодаря дросселю 17 возникает сопротивление, имитирующее вертикальную составляющую сопротивления силе резания при реальном пилении древесины.

При этом валец 13 прижимается к поверхности бревна 3, вызывая тот же эффект, что и вертикальная составляющая силы резания, и передавая усилие на нижние вальцы 6 механизма подачи лесопильной рамы 7 ° 3a счет упругости поперечины 9 рамы 8 тормозная колодка 14 прижимается к цилиндрической поверхности вальца 13, создавая на нем момент торможения, оказывая сопротивление подаче бревна

3 и имитируя действие горизонтальной составляющей (силы отжима). При ходе пильной рамки 11 вверх рабочая жидкость без сопротивления перелускается из верхней полости гидроцилиндра 15 в нижнюю, пол действием сил упругости поперечина 9 рамы 8 отходит вверх, увлекая за собой тормозную колодку 14, и усилий сопротивления не возникает, что соответствует холос тому ходу пиль ной рамки 11.

Вышедшее из лесопильной рамы 7 бревно 3 по наклонному конвейеру 22 опускается в гидролоток 2, причем ориентируется определенно, так как в воде часть бревна 3, снабженная грузами 24, оказывается внизу. Датчик положения 20 открывает клапан 18 до прихода следуюшего бревна 3.

Формул а изобретения

1, Стенд, ля испытания лесопильных рам, содержащий устройство для имитации сил резания с гидроцилинд5 ром, полости которого связаны посредством параллельно соединенных между собой дросселя и обратного клапана, имитатор раслиливаемых материалов и испытуемую лесопильную раму, включающую станину, лильную рамку с поперечинами и стойками и механизмы перемешения пильной рамки и подачи с приводом, о т л и ч а ю m и и с я тем, что, с целью ловьш ения точности испытаний за счет увеличения достоверности имитации процессов, устройство для имитации сил резания выполнено в виде установленного на стойках пильной рамки подпружиненного в вертикальной плоскости контура с упругой верхней поперечиной, в котором размещен валец с тормозной колодкой для взаимодействия с имитатором распиливаемьгх материалов, причем тормозная колодка жестко закреплена на упругой поперечине, при этом гидроцилиндр жестко связан своими концами с,поперечиной лилькой рамки и упругой поперечиной контура, а его полости дополнительно соединены между собой посредством нормально открытого клапана, 2. Стенд по л. 1, о т л и ч а юшийся тем, что он снабжен гидролотком для имитатора расппливаемых материалов, выполненного в виде технологических бревен, в каждом из которых на торцах в диаметральной плоскости выполнены отверстия, в од40 ном из которых установлены грузы, а на его образующих также в диаметральной плоскости — ролики.

3. Стенд по пп. 1 и 2, о т л и ч а ю шийся тем, что на выходе механизма подачи испытуемой лесопильной рамы установлен датчик положения технологических бревен для управления нормально открытым клапаном.

1490541

pue f

7 1/

Фие. Ф

1 49054l в-в

Г- Г

8ид Я

Фиг. 7

149054 1
