Изобретение относится к устройствам для отбора почвы при определении ее влажности, кроме того, это устройство может быть использовано во всех зонах возделывания сельскохозяйственных культур для отбора проб почвы на влажность, на содержание микроэлементов. Целью изобретения является упрощение конструкции и возможность отбора проб по всей высоте каждого из исследуемых слоев. Устройство для отбора проб почвы содержит заборный цилиндр 1 с прорезью 2, съемные стаканы, приводную рукоятку 10, упор 11. Для упрощения конструкции и возможности отбора проб по всей высоте каждого из исследуемых слоев прорезь выполнена по всей длине заборного цилиндра 1, одна из сторон которой заточена. Съемный стакан выполнен в виде фиксированного набора съемных стаканов с прорезями, совмещенными с прорезями 2 заборного цилиндра 1. Донца 7 съемных стаканов выступают в прорези 2 на величину диаметра заборного цилиндра 1. Кроме того, упор 11 расположен эксцентрично продольной оси заборного цилиндра 1. Устройство опускают в скважину, задавливают упор 11 в почву на всю глубину, и поворотом рукоятки 10 осуществляют отбор почвы. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

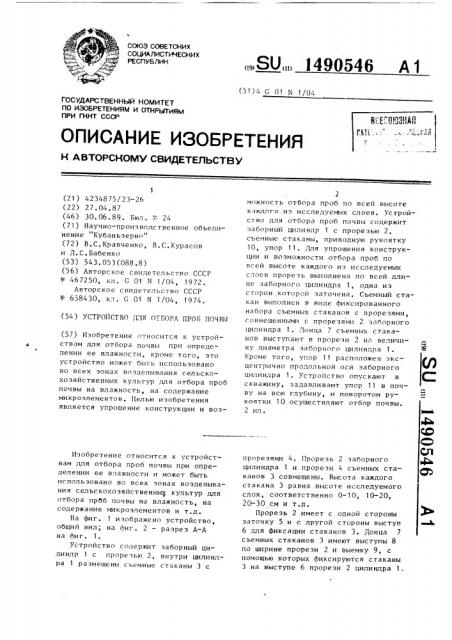

ÄÄSUÄÄ 1490546 А1 (51) 4 G 01 N 1/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К д BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4234875/23-26 (22) 27.04.87 (46) 30.06.89. Бюл . !"- 24 (71) Научно-производственное объединение "Кубаньзерно" (72) В.С.Кравченко, В.С.Курасов и Д.С.Бабенко (53) 543.053(088.8) (56) Авторское свидетельство СССР

У 467250, кл. С 01 N 1/04, 1972.

Авторское свидетельство СССР

Ф 658430, кз. G 01 N 1/04, 1974. (54) УСТРОЙСТВО ДЛЯ ОТГ>ОРА ПРОБ ПОЧВ!1 (57) Изобретение относится к устройствам для отбора почвы при определении ее влажности, кроме того, это устройство может быть использовано во всех зонах возделывания сельскохозяйственных культур для отбора проб почвы на влажность, на содержание микроэлементов. !(елью изобретения является упрощение конструкции и возИзобретение относится к устройствам для отбора проб почвы при определении ее влажности и может быть использовано во всех зонах возделывания сельскохозяйственньи культур для отбора прбб почвы на влажность, на содержание микроэлементов и т.д.

На фиг. 1 изображено устройство, общий BHII на AHr. 2 — разрез A-А на фиг. 1.

Устройство содержит заборный цилиндр 1 с прорезью 2, внутри цилиндра 1 размещены съемные стаканы 3 с

2 можность отбора проб по всей высоте каждого из исследуемых слоев. Устройство для отбора проб почвы содержит заборный цилиндр 1 с прорезью 2, съемные стаканы, приводную рукоятку

10, упор 11. Для упрощения конструкции и возможности отбора проб по всей высоте каждого из исследуемых слоев прорезь выполнена по всей длине заборного цилиндра 1, одна из сторон которой заточена, Съемный стакан выполнен в виде фиксированного набора съемных стаканов с прорезями, совмещеннььп с прорезями 2 заборного цилиндра 1. Донца 7 съемных стаканов выступают в прорези 2 на величину диаметра заборного цилиндра 1.

Кроме того, упор 11 расположен эксцентрично продольной осй заборного цилиндра 1 ° Устройство опускают в скважину, эадавливают упор 11 в почву на всю глубину, и поворотом рукоятки 10 осуществляют отбор почвы.

2 ил. прорезями 4, Прорезь 2 заборного цилиндра 1 и прорези 4 съемных стаканов 3 совмещены. Высота каждого стакана 3 равна высоте исследуемого слоя, соответственно 0-10, 10-20, 20-30 см и т,д.

Прорезь 2 имеет с одной стороны заточку 5 и с другой стороны выступ

6 для фиксации стаканов 3 ° Донца 7 съемных стаканов 3 имеют выступы 8 по ширине прорези 2 и выемку 9, с помощью которых фиксируются стаканы

3 на выступе 6 прорези 2 цилиндра 1.

1490546 жины, пересыпают почву из стаканов в бюксы для последующего анализа.

Фор мул аизобретени я

Рукоятку 10 поворачивают так, что заточка 5 прорези 2 срезает почву, а в это время выступы 8 донцев 7 съемных стаканов 3 подрезают ее по высоте исследуемых слоев, тем самым не допуская смешивания почвы. После этого устройство извлекают из сква25 линдра.

4-4

Жою 1

С ставитель Л. Горяйнова

Техреп А.Кравчук Корректор Т.11а. еп

Редактор Н .I îðâà г

Заказ 3745/-48

Тир ж 789

Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ЕНТ СССР

1!

Производственно-издаг ль кпй комбинат "Патент", г. Ужгород, у.т, аг: рина, 101

Устройство также содержит рукоятку

10 и упор 11, которые находятся на одной оси и расположены эксцентрично относительно продольной оси за5 борного цилиндра 1.

Устройство работает следующим образом.

В намеченных местах на делянках осуществляют бурение скважин, причем !0 диаметр скважин должен быть несколько больше устройства для отбора проб почвы. Устройство в сборе опускают в скважину, причем упор 11 должен быть задавлен в почву на всю его глу- !5 бину, для фиксации заданной величины эксцентриситета и сохранения устойчивого положения всей конструкции в момент отбора пробы почвы.

Устройство для отбора проб почвы, включающее заборный цилиндр с прорезью, внутренний цилиндр, приводную рукоятку, упор, о т л и ч а ю щ е ес я тем, что, с целью упрощения конструкции и обеспечения возможности отбора проб по всей высоте каждого из исследуемых слоев, прорезь выполнена по всей длине заборного цилиндра, одна из сторон прорези выполнена с заточкой, внутренний IIH инпр выполнен в виде фиксированного набора съемных стаканов с донцами и »рореР зями, выполненными с возможностью совмещения с прорезью заборного цилиндра, причем донца стаканов выполнены выступающими в прорези на величину диаметра заборного цилиндра, а упор установлен эксцентрично относитечьно продольной оси заборного ци
