Стенд для ударных испытаний образцов материалов

Стенд для ударных испытаний образцов материалов

Иллюстрации

Показать все

Реферат



Изобретение относится к испытательной технике, к устройствам для испытания образцов материалов на прочность при ударном нагружении. Цель изобретения - расширение технологических возможностей путем обеспечения ударного взаимодействия между двумя образцами при регулируемых параметрах нагружения. Стенд содержит устройство для подъема и сброса груза, выполненное в виде кольца из ферромагнитного материала, установленное на оси, приводимое во вращение электроприводом 4. На оси свободно перемещаются рычаги 5 и 6 в параллельных плоскостях с неподвижными грузами 9, 10, укрепленными с возможностью взаимодействия в одной плоскости с образцами 11, 12. На концах рычагов установлены электромагнитные катушки для взаимодействия с кольцом и перемещения груза с образцом на расчетную высоту, при отключении которых производится соударение образцов, снабженных наковальнями 13, 14 и ударниками 15-18. Величина удара, повтор удара после отскока, взаимодействие той или иной пары концов образцов осуществляется включением и выключением одной из катушек каждого рычага при постоянно вращающемся кольце 3. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (И) (511 4 G Ol N 3/30

В.Е 1»

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

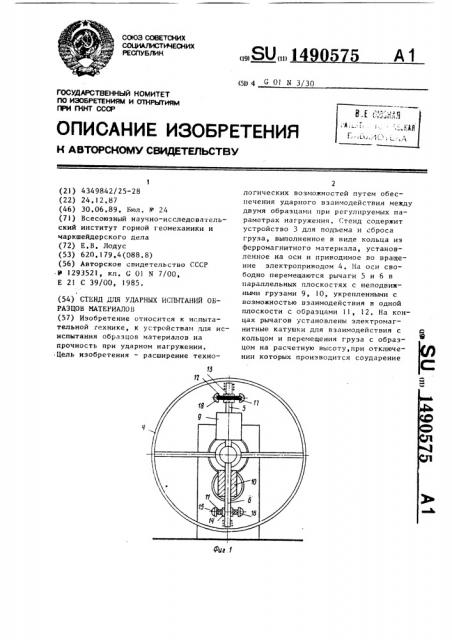

Фиг.1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЭОБРЕТЕНИЯМ И ОТКРЬГГИЯМ

ПРИ ГКНТ СССР (2.1) 4349842/25-28 (22) 24.12.87 (46) 30.06.89. Бюл. 1(24 (7l) Всесоюзный научно-исследовательский институт горной геомеханики и маркшейдерского дела (72) Е.В. Лодус (53) 620.179,4(088,8) (56) Авторское свидетельство СССР .У 1293521, кл. 0 01 N 7/00, Е 21 С 39/00, 1985, (54) СТЕНД ДЛЯ УДАРНЫХ ИСПЫТАНИЙ ОБРАЗЦОВ МАТЕРИАЛОВ (57) Изобретение относится к испытательной гехнике, к устройствам для исиспытания образцов материалов на прочность при ударном нагружении, Цель изобретения — расширение технологических возможностей путем обеспечения ударного взаимодействия между двумя образцами при регулируемых параметрах наг ружения, Стенд содержит устройство 3 для подъема и сброса груза, выполненное в виде кольца из ферромагнитного материала, установленное на оси и приводимое во враще-. ние электроприводом 4, На оси свободно перемещаются рычаги 5 и 6 в параллельных плоскостях с неподвижными грузами 9, 10 укрепленными с возможностью вэаимодейСтвия в одной плоскости с образцами ll, 12, На концах рычагов установлены электромагнитные катушки для взаимодействия с кольцом и перемещения груза с образцом на расчетную высоту,при отключении которых производится соударение

1490575 образцов, снабженных наковальнями

13, 14 и ударниками 15-IS. Величина удара, повтор удара после отскока, взаимодействие той или иной пары конИзобретение относится к испытательной технике, к установкам для испытания образцов материалов на прочность при ударном нагружении.

Цель изобретения — расширение функциональных возможностей путем 15 обеспечения ударного взаимодействия не только на один образец но и между двумя образцами при регулируемых параметрах нагружения, На фиг, 1 предстанлена установка, 2р общий вид; на фиг. 2 — схема работы установки.

Установка содержит основание 1, н котором расположена ось 2 с установленным на ней кольцом 3, связан- 25 ным с приводом вращения 4, Кольцо 3 выполнено иэ магнитного материала °

На оси 2 установлены рычаги 5 и 6 с возможностью поворота н параллельных плоскостях, на концах которых закреп- 30 лены электромагнитные катушки 7 и 8 для взаимодействия с кольцом 3. На противоположных концах рычагов укреплены грузы 9 и 10, На рычагах между грузами и электРомагнитными катушка- 35 ми закреплены в одной плоскости образцы 11 и )2 с наковальнями 13 и 14, а на торцах каждого установлены ударники 15-18.

Стенд работает следующим образом, 40

Включают привод вращения 4 и вращают кольцо 3 при обесточенной катушке 8. I..ри повороте кольца 3 вместе с ним поворачивается рычаг 5 и в тот момент, когда положение рычага 5 бу- 45 дет соо.ветствовать расчетной силе удара, обеспечивают катушку 7 на рычаге 5. Рычаг 5 под действием веса груза 9 совершает дальнейший поворот и происходит ударное взаимодействие между образцами 11 и 12. При ударе рычаг 5 замедляет движение, рычаг 6 перемещается в направлении удара и поднимается на некоторую величину.

Если соударенил после отскока не нужны по программе испытаний, то в этот момент включают катушку 8 и рычаг 6 поднимается вместе с кольцом в исходное вертикальное положение, цон образцов осущестнляется включением и выключением одной иэ катушек каждого рычага при постоянно вращающемся кольце, 2 ил.

При невключенной катушке 8 происходят ударные повторные затухающие нзаимодействия между образцами. Для повторного нагружения, после затухания соударений, включают катушку 8 и поднимают рычаг 6 на ударную позицию.

Обесточив в расчетный момент катуш" ку 8, производят ударное взаимодействие между образцами, при этом, если к моменту отключения катушки рычаг пересек вертикальную линию, то взаимодействие происходит при соударении образцов другими торцами,чем при предыдущем нагружении, а если рычаг 6 не пересек вертикальную линию, то поворот его под действием груза 10 происходит навстречу вращению кольца и соударение между образцами происходит по торцам, участвовавшим н нагружении ранее.

Таким образом, производят многократное соударение образцов с различной силой удара, которое регулируют положением рычагов перед отключением соотнетстнующей катушки, при отскоках или без них, при нагружении различных торцов образцов. В ходе испытаний регистрируют диаграммы нагружения и разгрузки образцов, диаграмму их разрушения и характер разрушения. Иоц1ность установки и скорость нагружения регулируют весом грузов и расположением грузов и наковален на рычагах: с ростом веса груза и радиуса его вращения мощность увеличивается, скорость нагружения возрастает с увеличением радиуса вращения образцов.

Фо р м ул а и з о б р е т е н и я

Стенд для ударных испытаний образцов материалов, содержащий основание, привод вращения, груз для нздимодействия с образцом, устройство для нодьема и сброса груза, размещенное на основании, наковальню для образца и ударник, о т zi и ч а ю шийся тем, что, с целью расширения функцио—

149057

Составитель И, Гринев

Редактор К, Крупкина Техред М,Дидык Корректор О. Пипле

Заказ 3747/50 Тираж 789 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно †издательск комбинат "Патент", г.ужгород, ул. агарина,101 нальных возможностей путем обеспечения ударного взаимодействия не только на один образец, но и между двумя образцами при регулируемых параметрах нагружения, стенд снабжен дополнительным грузом двумя рычагами, расположенными в параллельных плоскостях и связанными с соответствующими грузами, дополнительными наковальней для второго образца и тремя ударниками

6 и осью, ударники предназначены для взаимодейстьия с противоположными сторонами соответствующих образцов, устройство для подъема и сброса груза выполнено в виде двух электромагнитных катушек и кольца из магнитного материала, установленного на оси и связанного с приводом вращения, а рычаги установлены на оси с воэможностью поворота вокруг нее,
