Способ деления частоты следования треугольных импульсов

Способ деления частоты следования треугольных импульсов

Иллюстрации

Показать все

Реферат



Изобретение относится к импульсной технике и может быть использовано в измерительных устройствах. Цель изобретения - обеспечение сохранения формы треугольных импульсов при наличии изменений амплитуды входных импульсов. В соответствии с данным способом входные треугольные импульсы (а) преобразуют в прямоугольные с тем же периодом, из которых затем формируют вспомогательные прямоугольные импульсы (б - д). Последние используют для формирования пачек треугольных импульсов с амплитудой в два раза большей амплитуды входных импульсов, с количеством треугольных импульсов внутри пачек N-1, N-2, N-3 ... 1 соответственно, где N - коэффициент деления частоты следующих внутри периода NT, где Т - период входных импульсов, начиная с моментов времени Т/2

Т

3Т/2 ... (N-1)/2<SP POS="POST">.</SP>Т после его начала (е-и). Все полученные пачки импульсов суммируются с входным сигналом. В результате получаются треугольные импульсы с периодом Т. 2 ИЛ.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

Ц. Ус 1Ц q

4, „,, ю 1, ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCKOMY СВИДЕТЕЛЬСТВУ

ug»

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4198363/24-21 (22) 23.02.87 (46) 30.06.89. Бюп. К- 24 (71) Запорожский машиностроительный институт им. В.Я.Чубаря (72) Н.Н.Касьян и К.Н.Касьян (53) 621.374 (088.8) (56) Авторское свидетельство СССР

М 581756, кл. Н 03 К 5/156, 1975.

Авторское свидетельство СССР

М 1078603, кл . Н 03 К 5/156, 1978. (54) СПОСОБ ДЕЛЕНИЯ ЧАСТОТЫ СЛЕДОВАНИЯ ТРЕУГОЛЬНЫХ ИМПУЛЬСОВ (57) Изобретение относится к импульсной технике и может быть использовано в измерительных устройствах. Цель изобретения — обеспечение сохранения формы треугольных импульсов при наличии изменений амплитуды входных импульсов. В соответствии с данным ир(0

„„Я0„„1490708 А1 (pe 4 Н 03 К 5/156, Н 03 В 19/00

2 способом входные треугольные импульсы (а) преобразуют в прямоугольные с тем же периодом, из которых затем формируют вспомогательные прямоугольные импульсы (б — д). Последние используют для формирования пачек треугольных импульсов с амплитудой, в два раза большей амплитуды входных импульсов, с количеством треугольных импульсов внутри пачек N — 1, N — 2, N — 3,..., 1 соответственно, где N— коэффициент деления частоты следующих внутри периода NT, где Т вЂ” период входных импульсов начиная с моментов времени Т/2; Т; ЗТ/2,...,(N—

1) /2 Т после его начала (е — и) .

Все полученные пачки импульсов суммируются с входным сигналом. В результате получаются треугольные импульсы с периодом Т. 2 ил.

1490708

Устройство (фиг.2) содержит преобразователь 1 треугольных импульсов в прямоугольные, формирователь 2 постоянного напряжения, блок 3 вычитания, делитель 4 частоты прямоугольИзобретение относится к импульсной технике и может быть использовано в измерительных устройствах.

Цель изобретения — обеспечение сохранения формы треугольных импульсов при наличии изменений амплитуды входных импульсов °

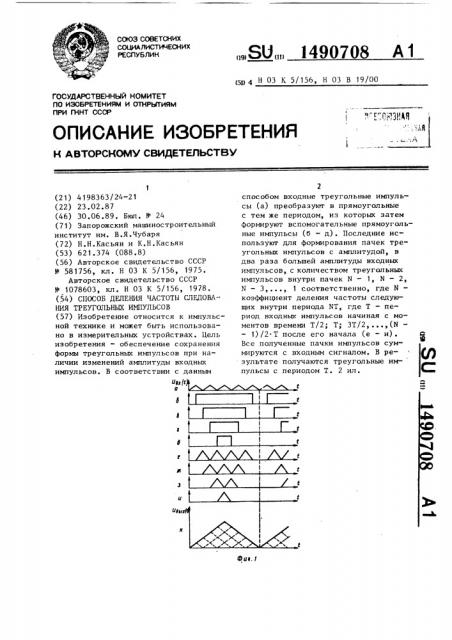

На фиг.1 приведены эпюры напряжений, поясняющие способ деления частоты и принцип работы устройства для его осуществления при коэффициенте деления, равном пяти; на фиг.2 структурная схема устройства для осуществления предлагаемого способа.

Входное напряжение V „(t), показанное на фиг.1а, преобразуется в последовательность прямоугольных импульсов той же частоты, совпадающих с фронтом треугольных импульсов. 3атем частота последовательности прямоугольных импульсов делится на требуемый коэффициент деления, например пять, с последующим формированием управляющих прямоугольных импульсов различной скважности, приведенных на фиг.1б-д. Из входного сигнала и управляющих прямоугольных импульсов различной длительности формируются (N — 1) периодические последовательности пачек из N — 1, N — 2, 1 треугольных импульсов, где

И вЂ” коэффициент деления частоты, с амплитудами, в два раза большими амплитуды входных импульсов. Длительность каждой пачки равна длительности соответствующего прямоугольного импульса. Полученные периодические последовательности пачек различного количества треугольных импульсов приведены на фиг.1е-и. При суммировании этих последовательностей с входным сигналом формируется выходной сигнал 0ц „ (t) с частотой, в пять раз меньшей частоты следования входных импульсов (фиг.1к). Таким образом, предлагаемый способ позволяет осуществлять амплитудно- и частотно-независимое деление частоты следования исходных треугольных импульсов в произвольное целое число раз с аохранением формы и начальной фазы.

55 ных импульсов, формирователь 5 управляющих сигналов, с первого по N-й ключи, ключевые элементы 6-1 — 6-N сумматор 7, входную шину 8 и выходную шину 9, Входная шина 8 соединена с входами преобразователя 1 и формирователя

2, первыми входами блока 3 и сумматора 7 и входами четных ключевых элементов. Выход преобразователя 1 соединен с входом делителя 4, выходы которого соединены поразрядно с входами формирователя 5, выходы которого соединены с входами управления с

1-ro no N-й ключевых элементов 6-1—

6-N выходы которых соединены соответственно с второго по (N + 1) -й входами сумматора 7 выход которого соединен с выходной шиной 9. Выход формирователя 2 соединен с вторым входом блока 3, выход которого соединен с входами нечетных ключевых элементов. Каждый из ключевых элементов 6-1 — 6-N содержит последовательно соединенные ключ и усилитель с коэффициентом усиления, равным двум.

Рассмотрим работу устройства на примере деления частоты входного сигнала на пять, обеспечивающего получение напряжения на выходе устройства UBblx(t) показанного на фиг.1K °

Входное напряжение поступает на формирователь 2, запоминающий значение амплитуды входных импульсов. Это напряжение подается на один вход блока 3 ° На другой вход поступает входной сигнал U,„(t). Разность полученного постоянного и входного напряжения дает проинвертированную последовательность треугольных импульсов с той же амплитудой. Полученный сигнал поступает на входы ключевых элементов с нечетными номерами, а на входы ключевых элементов с четными номерами поступает входной сигнал U+(t) .

Преобразователь 1 преобразует треугольную последовательность импульсов в прямоугольную той же частоты с длительностью импульсов, равной длительности среза треугольных импульсов.

Делитель 4 делит частоту следования импульсов в целое число раз, например пять. Формирователь 5 из импульсов различных разрядов делителя 4 частоты формирует управляющие работой ключевых элементов 6-1 — 6-N, сигналы показанные на фиг.1б-д. Длитель1490 708 ность rreprrnr î управляющего сигнала равна четырем ллительностям одного импульсa входного сигнала U „(t) °

Длительности последующих управляющих сигналов уменьшаются последовательно на длительность одного импульса входного сигнала V,„„(t) . Эти управляющие сигналы поступают на входы управления ключевых элементов 6-1 — 6-N на выхо1 дах которых формируются периодические последовательности пачек различного количества треугольных импульсов внутри периода следования с амплитудами, в два раза большими амплитуды входных импульсов V,„„(t) . Они показаны на фиг.1е-и. С помощью сумматора 7 эти импульсы и входной сигнал U „(t) суммируются. Таким образом, на выходе устройства формируется треугольное напряжение с частотой, в пять раз меньше частоты входных импульсов (фиг.1к).

Способ деления частоты треугольных импульсов позволяет делить частоту в целое число раз с коэффициентом деления, формой и скважностью выходных импульсов, не зависящими от амплитуды и частоты входных импульсов.

Формул а изобретения

Способ деления частоты следования треугольных импульсов, заключающийся в последовательном осуществлении операций преобразования входных импульсов в прямоугольные той же частоты, деления частоты следования этих импульсов, формирования вспомогатель10 ных импульсов и их суммирования, о тл и ч а ю шийся тем, что, с целью обеспечения возможности сохранения формы треугольных импульсов при изменении амплитуды входных импульсов, 15 вспомогательные импульсы объединены в (N — 1) дополнительные периодические с периодом NT, где Т вЂ” период входных импульсов; N — коэффициент деления частоты, последовательности

20 пачек треугольных импульсов с длительностью Т и амплитудой, в два раза большей амплитуды входных импульсов, с количеством треугольных импульсов в пачках N — 1, N — - 2, 25 N — 3,..., 1 соответственно, следующих внутри периода NT начиная с моТ ЗТ N-1 ментов времени — Т вЂ” ... — =-Т

2 2 2 после его начала, и они суммируются

З0 с входным сигналом.

1490708

Фиа.2

Составитель А.Смирнов

Техред М.Дидык Корректор С.Черни

Редактор А.Огар

Заказ 3760/57 Тирая 884 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
