Реферат



Изобретение относится к сельскохозяйственному машиностроению ,в частности, к устройствам для транспортирования и очистки корнеплодов от почвенных примесей. Цель изобретения - уменьшение повреждений корнеплодов. Устройство содержит подбирающие 1 и 2 и передающий 5 роторы, поверхность которых образована из консольно закрепленных спиц 9 и 10, и оградительные решетки 3,4 и 6,7. Решетка 7 выполнена изогнутой по дуге, направленной выпуклостью навстречу направлению вращения ротора 5 и установлена с возможностью изменения угла наклона α между ней и спицами 10. В процессе работы устройства корнеплоды, контактируя с выпуклой поверхностью решетки 7, не защемляются спицами 10 и плавно передаются на последующие органы. Для повышения пропускной способности производят поворот решетки 7 посредством планки 8 и тяги 11 переменной длины.

СОЮЗ СОВЕТСНИХ.

coUHAлисти4еских

РЕСПУБЛИК (58 4 A 01 D 33/08

ВСЕО

ЙАТЕНТй- Т

БИБЛИ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ по иЗОБРетекиям и ОТНРьзтиям

ПРИ ГКНТ СССР (21) 4351755/30-15 (22) 30. 12.87 (46) 07.07.89. Бюл. М 25 (72) P.Б.Гевко, В.М.Осуховский, М.Г.Данильченко, В.А.Мартыненко, Г.Н.Смакоуз, Я.И.Козиброда и С.Н.Григоров (53) 631.358.459(088.8) (56) Патент Франции !1 2344212, кл. А 01 D 33/10, 1977.

Патент Франции !! 1574177, кл. А 0 1 D 33/00, 1968. (54) ТРАНСПОРТИРУЮЩЕЕ ОЧИСТИТЕЛЬНОЕ

УСТРОЙСТВО (57) Изобретение относится к сельскохозяйственному машиностроению, в частности к устройствам для транспортирования и очистки корнеплодов от почвенных примесей. Цель изобретения

„„SU„„1491378 А 1

2 уменьшение повреждений корнеплодов. Устройство содержит подбирающие 1 и 2 и передающий 5 роторы, поверхность которых образована иэ консольно закрепленных спиц 9 и 10, и оградительные решетки 3 4 и 6,7. Решетка 7 выполнена изогнутой по дуге, направленной выпуклостью навстречу направлению вращения ротора 5 и установлена с воэможностью иэмейения угла наклона между ней и спицами

10. В процессе работы устройства корнеплоды, контактируя с выпуклой поверхноетью решетки 7, не защемляются спицами 10 и плавно передаются на последующие органы. Для повышения пропускной способности производят поворот решетки 7 посредством планки 8 и тяги 11 переменной длины.

1 ил.

1491378 спиц ротора посредством тяги переменной длины.

Составитель Л.Левчук

Техред Л.Сердюкова Корректор T.Ma eu

Редактор С.Пекарь

Заказ 3768/2 Тираж 621 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-3 >, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r.Óæãîðîä, ул. Гагарина,101

Изобретение относится к сельскохозяйственному машиностроению, а именно к устройствам для транспортировки и очистки корнеплодов от почвенных примесей, и может быть испольэованЬ

5 в уборочных машинах.

Цель изобретения — уменьшение повреждений корнеплодов.

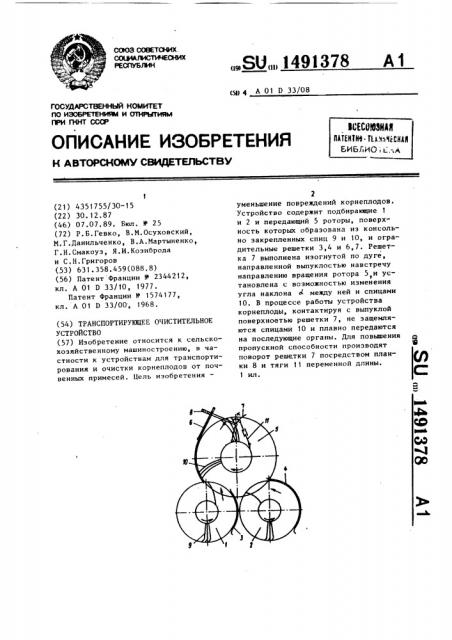

На чертеже схематически представлено устройство, вид сверху.

Устройство состоит из фронтально расположенных подбирающих роторов 1 и 2 с оградительными решетками 3 и 4 и передающего ротора 5 с шарнирно закрепленными оградительными решетками 6 и 7, установленными в зоне выгрузки корнеплодов и связанными между собой планкой 8. Поверхность роторов 1,2 и 5 образована из консольно закрепленных криволинейных спиц 9 и 10, при этом ротор 5 по отношению к роторам

1 и 2 установлен с перекрытием. Оградительная решетка 7 выполнена изо- 25 гнутой по дуге, направленной выпуклой частью навстречу вращения ротора 5, и связана с тягой 11 переменной длины

I для регулирования ее угла поворота и одновременно для изменения угла Зб наклона (между ней и спицами 10.

Устройство работает следующим Образом.

Роторы 1 и 2 подбирают выкопанные корнеплоды, очищают их от почвенных примесей и передают на ротор 5, который окончательно сепарирует почву и с помощью решеток 6 и 7 производит выгрузку корнеплодов на транспортер (не показан). При контакте с выпуклой поверхностью решетки 7 обеспечивается их плавная выгрузка беэ повреждения хвостовых частей. Для повышения пропускной способности устройства производят увеличение угла наклона e(решетки 7 к спицам 10 посредством планки 8 и тяги 11.

Формула и э о б р е т е н и я

Транспортирующее очистительное устройство, содержащее подбирающие и передающие роторы, поверхность которых образована иэ консольно закрепленных спиц, и оградительные решетки, отличающее с я тем, что, с целью уменьшения повреждений корнеплодов, размещенная над передающим ротором оградительная решетка установлена в зоне выгрузки корнепло дов и выполнена изогнутой по дуге, направленной выпуклой частью навстречу вращению ротора, при этом решетка закреплена с возможностью регулирования ее угла поворота в плоскости
