Стогообразователь

Стогообразователь

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскохозяйственному машиностроению ,в частности, к машинам для уборки и транспортировки зерновых и кормовых культур, и позволяет улучшить качество укладки стога на подстилку и снизить габариты машины по высоте. Стогообразователь включает заднюю стенку, выполненную из двух створок 8, установленных на боковинах емкости шарнирно, причем верхние шарниры вынесены вперед от плоскости створок на расстояние, обеспечивающее наклон оси, проходящей через верхние и нижние шарниры, на угол, равный углу наклона емкости. Привод задних створок 8 выполнен тросовым, один конец троса кинематически связан со створками 8, а другой, противоположный конец, через блок 5 на емкости закреплен на раме. Для выгрузки стога наклоняют емкость 3, трос 9 ослабляется, створки 8 открываются. После выгрузки емкость 3 устанавливают в исходное положение, при этом натягивается трос 9, которым закрываются и удерживаются в закрытом положении створки 8. 1 з.п.ф-лы, 2 ил.

СОЮЗ СОВЕТСКИХ.

СОЦИАЛИСТИ4ЕСНИХ

РЕСПУБЛИК

„„80„„1491З88 А1 по 4 А 01 П 85/00

3ИИР."1Щ

ГМТЕИТн 5 %;ь I

E Á!,Ô3

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

IlG ИЭОБРЕТЕНИЯМ И OTHPbfTHRM

ПРИ ГКНТ СССР (21) 4352693/39-15 (22) 30. 12.87 (46) 07.07.89. Ьюл. !! 25 (71) Казахское научно-производственное объединение механизации и электрификации сельского хозяйства

"Казсельхозмеханиэация (72) Г.П.Баранов, А.Л.Локшин, А.Ф.Кныш и В.И.Коломентьев (53) 531.364.6(088.8) (56) Стогообразователь СПТ-60. Техническое описание и инструкция по эксплуатации СПТ 00.00.000ТО. ПО

"Сызраньсельмаш . — Куйбышев, Обл. тип. им. Ияги, 1980. (54) СТОГООБРАЗОВАТВЛЬ (57) Изобретение относится к сельскохозяйственному машиностроению, в частности к машинам для уборки и транс— портировки зерновых и кормовых культур, и позволяет улучшить качество укладки стога на подстилку и снизить габариты машины по высоте. Стогообразователь включает заднюю стенку, выполненную из двух створок 8, установленных на боковинах емкости шарнирно, причем верхние шарниры вынесены вперед от плоскости створок на рас1.тояние, обеспечивающее наклон оси, проходящей через верхние и нижние шарниры, на угол, равный углу наклона емкости. Привод задних створок 8 выполнен тросовым, один конец троса кинематически связан со створками 8, а другой, противоположный конец, через блок 5 на емкости закреплен на раме.

Для выгрузки стога наклоняют емкость

3, трос 9 ослабляется, створки 8 открываются. После выгрузки емкость 3 устанавливают в исходное положение, при этом натягивается трос 9, которым закрываются и удерживаются в закрытом положении створки 8. 1 э.п. ф-лы, 2 ил.

1491388 ослабляется, задние створки 8 под воздействием выталкиваемого стога открываются ° После выгрузки емкость 3 устанавливают в исходное положение.

При этом натягивается трос 9, которым закрываются и удерживаются в закрытом положении створки 8.

Формула изобретения

20

ГГ 1

Составитель А.Крючков

Техред Л.Сердюкова Корректор Т.Малец

Редактор В.Петраш

Заказ 3768/2 Тираж 621 Подписное

ВНИИПИ Государственного комитета ло изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул. Гагарина, 101

Изобретение относится к сельскохозяйственному машиностроению, н частности к машинам для уборки и транспортировки зерновых и кормовых культур.

Целью изобретения является улучшение качества укладки стога на подстилку и снижение габаритов машины по высоте.

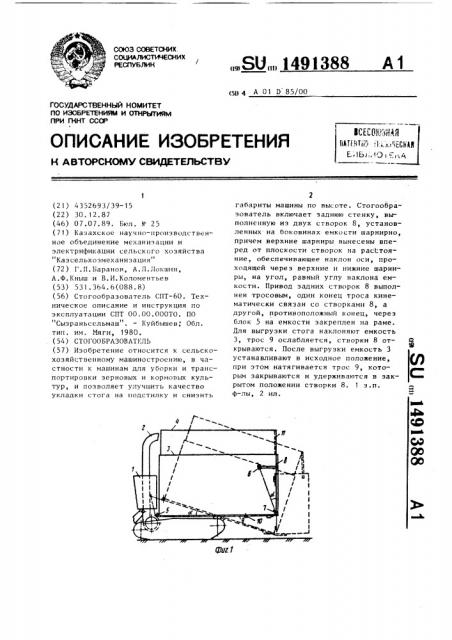

На фиг. 1 изображен стогообразователь, вид сбоку; на фиг. 2 — то же,вид сверху.

Стогообразователь выполнен самоходным и включает гусеничный ход 1, пневмозагрузочное устройство 2, емкость 3 с прессом 4, н передней части которой установлен блок 5. На боковинах емкости, на выносных шарнирах 6 и шарнирах 7, установлены задние створки 8, тросовый привод 9, движущийся в направляющих роликах 10, задний клапан 11.

Стогообраэонатель работает сле- 25 дующим образом.

Растительную массу пневмоэагрузочным устройством 2 подают в емкость 3, где она периодически уплотняется прессом 4. После того, как стог в емкос- 30 ти стогообразователя сформирован, агрегат отъезжает к месту выгрузки стогов в поле или под навес. Для выгрузки стога наклоняют емкость 3, при этом трос 9, перекинутый через блок 5, 1. Стогообразователь, включающий емкость, установленную на раме с воэможностью наклона, на боковинах которой шарнирно установлена открывающаяся задняя стенка, снабженная приводом, отличающийся тем, что, с целью улучшения качестна укладки стога на подстилку и снижения габаритов машины по высоте, задняя стенка выполнена из двух створок, установленных на боковинах емкости шарнирно, причем верхние шарниры вынесены вперед от плоскости створок на расстояние, обеспечивающее наклон оси, проходящей через верхние и нижние шарниры, на угол, ранный углу наклона емкости.

2, Стогообразователь по п. 1, о тл и ч а ю шийся тем, что привод выполнен в виде троса, один конец которого кинематически связан со створками, а другой, противоположный конец, через блок на емкости закреплен на раме.
