Групповая автопоилка

Групповая автопоилка

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскому хозяйству. Цель изобретения - повышение надежности работы. Групповая автопоилка имеет направляющую 4, выполненную в виде установленного кверху днищем стакана. В его стенке имеется отверстие, сообщенное с оголовком подводящего трубопровода 5. Внутри стакана и соосно ему расположен поплавок 3, выполненный в виде эластичного двухстенного цилиндра. В днище стакана имеется окно 9. Поплавок 3 имеет балласт 10 и обратный клапан 11. Регулятор уровня с поплавком 3 расположен в накопительном резервуаре или в расходной емкости 13, которые сообщены с поильным лотком. Автопоилка имеет также нажимную площадку, соединенную с впускным и сливным клапанами. При воздействии животного на нажимную площадку открывается впускной клапан и вода наполняет лоток. При сходе животного с нажимной площадки открывается сливной клапан и вода из лотка сбрасывается. Уровень воды в резервуаре или емкости 13 поддерживается поплавком 3, который при понижении уровня воды открывает оголовок трубопровода 5. При повышении уровня воды поплавок 3 поднимается до упора в днище стакана направляющей 4. При этом водой, находящейся в центральном отверстии поплавка, он распирается и перекрывает оголовок трубопровода 5. 2 з.п. ф-лы, 3 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ÄÄSU ÄÄ 1491421 (51) 4 А 01 К 7/02

OllHGAHHE ИЗОБРЕТЕНИЯ

К ASTOPCHOMY СВИ4ЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И UTHPblTHRlVI

ПРИ ГКНТ СССР (21) 4285336/30-15 (22) 15.07.87 (46) 07.07.89. Бюл. и 25 (71) Трест "Южводопровод" (72) В.В.Шишкин и А.И.Стыкон (53) 636.084.75(088,8) (56) Патент Франции 11 2521829, кл. А 01 К 7/06, 1983, Авторское свидетельство СССР

11 858689, кл. А 01 К 7/02, 1979. (54) ГРУППОВАЯ АВТОПОИЛКА (57) Изобретение относится к сепьскому хозяйству. Цель изобретения — по вышение надежности работы. Групповая

BBToBoHJIKB имеет направляющую 4, выполненную в виде установленного кверху днищем стакана. В его стенке имеется отверстие, сообщенное с оголовком подводящего трубопровода 5.

Внутри стакана и соосно ему расположен поплавок 3, выполненныи в виде эластичного двухстенного цилиндра.

В днище стакана имеется окно 9. Поп5

2 лавок 3 имеет балласт 10 и обратный клапан 11. Регулятор уровня с, поплавком 3 расположен в накопительном резервуаре или в расходной емкости

13, которые сообщены с поильным лотком. Автопоилка имеет также нажимную площадку, соединенную с впускным и сливным клапанами. При воздействии животного на нажимную площадку открывается впускной клапан и вода наполняет лоток. При сходе животного с нажимной площадки открывается сливной клапан и вода из лотка сбрасывается.

Уровень воды в резервуаре или емкости 13 поддерживается поплавком 3, который при понижении уровня воды открывает оголовок трубопровода 5. При повышении уровня воды поплавок 3 поднимается до упора в днище стакана направляющей 4. При этом водой, находящейся в центральном отверстии поплавка, он распирается и перекрывает оголовок трубопровода 5. 2 з.п.ф-лы,3 ил

1491421

Изобретение относится к сельско му хозяйству, в частности к устройствам для группового поения животных, например, на пастбищах.

Цель изобретения — повышение надежности работы групповой автопоилки.

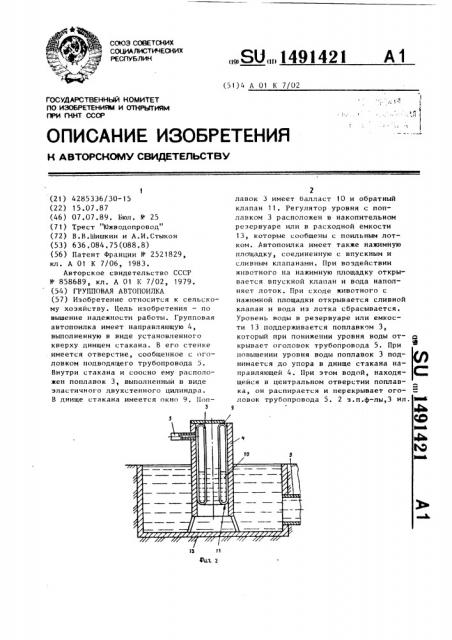

На фиг. 1 изображена групповая автопоилка, общий вид, в разрезе, на фиг. 2 — поплавковый регулятор и рас- 10 ходная емкость; на фиг. 3 — то же, вариант исполнения.

Групповая автопоилка содержит накопительный резервуар 1 с регулятором

2 уровня, поплавок 3 которого уста новлен в вертикальной направляющей

4 с воэможностью продольного пере мещения и взаимодействия с оголовком подводящего трубопровода 5, нажимную площадку 6, соединенную с. впускным и сливным клапанами, и поильный лоток 7, соединенный с резервуаром 1 трубой 8. Направляющая 4 выполнена в виде установленного кверху днищем и имеющего в своей стенке сообщенное с 25 оголовком подводящего трубопровода

5 отверстие стакана, внутри которого и соосно ему расположен поплавок 3, выполненный в виде эластичного двухстенного цилиндра ° В днище стакана имеется окно 9, Поплавок 3 имеет балласт 10, например, в виде налитой внутрь него воды и обратный клапан 11. Впускной и сливной клапаны выполнены в виде золотника 12. В варианте исполнения автопоилка может иметь расходную емкость 13, соединенную с резервуаром

1 и лотком 7, в которой установлен регулятор 2. В другом варианте испол-40 нения поплавок 3 не имеет отверстия в своем центре и установлен в направляющей 4 под оголовком подводящего трубопровода 5 с возможностью взаимодействия с ним своей торцовой поверх-45 ностью. Лоток 7 имеет впускной 14 и сливной 15 патрубки, поочередно перекрываемые золотником 12. Нажимная площадка 6 имеет пружину 16.

Групповая автопоилка работает

50 следующим образом.

При подходе к поильному лотку 7 животное воздействует на нажимную площадку 6, которая опускается, а золотник 12 при этом открывает впускной патрубок 14 и закрывает сливной патрубок 15. При сходе животного с площадки 6 золотник закрывает впускной иатрубок 14 и вода через открывшийсяя сливной патрубок 15 сбрасывается из лотка 7. При этом уровень воды поддерживается регулятором 2.

При недостаточном ее уровне поплавок

3 находится в нижнем положении и вода заполняет резервуар 1 или расходную емкость 13. По мере их заполнения поплавок 3 всплывает до упора в днище стакана направляющей 4 и начинает распираться под действием воды, находящейся в его центральном отверстии и своей боковой стенкой перекрывает оголовок подводящего трубопровода 5.

Внутрь поплавка 3 закачивается через клапан 11 газ и вода для регулирования его плавучести. формула изобретения

1. Групповая автопоилка, содержащая накопительный резервуар с регулятором уровня, поплавок которого установлен в вертикальной направляющей с возможностью продольного перемещения и взаимодействия с оголовком подводящего трубопровода, нажимную площадку соединенную с впускным и сливным клапанами, и поильный лоток, соединенный с указанным резервуаром трубой, отличающаяся тем, что, с целью повышения надежности ее работы, направляющая выполнена в виде установленного кверху днищем и имеющего в своей стенке сообщенное с оголовком подводящего трубопровода отверстие стакана, внутри которого и соосно ему расположен поплавок, выполненный в виде эластичного двухстенного цилиндра, причем в днище указанного стакана имеется окно, 2. Автопоилка по п. 1, о т л и ч а ю щ а я с я тем, что поплавок имеет балласт и обратный клапан, а впускной и сливной клапаны выполнены в виде золотника.

3. Автопоилка по пп. 1 и 2, отличающаяся тем, что, она имеет расходную емкость, соединенную с накопительным резервуаром и поильным лотком, в которой установлен регулятор уровня.

1491421

Составитель А.Кириллов

Редактор А.Коэориз Техред М.Дидык Корректор В.Гирняк

Заказ 3771/4 Тираж 470 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
