Устройство для уменьшения агрессивности рогатых животных

Устройство для уменьшения агрессивности рогатых животных

Иллюстрации

Показать все

Реферат



Изобретение относится к области животноводства и может быть использовано при содержании животных на фермах, зоопарках и заповедниках. Цель изобретения - повышение надежности работы устройства путем исключения срабатывания устройства при неагрессивных движениях головы животного. Электрогенератор устанавливается на роге 1 животного с возможностью получения максимального ускорения при бодании. При этом устанавливается заданное расстояние 18, которое определяет исходную степень сжатия пружины 5, равное зазору 11 и соответствующее моменту замыкания цепи конденсатора 9 и электродов 7. Животное при разрядке конденсатора 9 получает удар в голову. Магнит 4 под действием силы инерции сжимает пружину 5, заряд конденсатора 9 происходит во время обычных неагрессивных движениях головы 8 животного, происходящих в вертикальной плоскости. 2 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 4 А 01 К 15/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BT0PCKOMV СВИДЕТЕЛЬСТВУ

251б

15

-0 — Ч

2020910ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4245385/30-15 (22) 18.05.87 (46) 07.07.89. Бюл, № 25 (75) И.И.Пятницкий и А.И. Краснопевцев (53) 636.083.34(088.8) (56) Базанова Н.У., Барышников И.А.

Беркович Е.М. и др. Физиология сельскохозяйственных животных. M. Колос, 1967, с. 372 и 373. (54) УСТРОЙСТВО ДЛЯ УМЕНЬШЕНИЯ АГРЕССИВНОСТИ РОГАТЫХ ЖИВОТНЫХ (57) Изобретение относится к животноводству и может быть использовано при содержании животных на фермах, зоопарках и заповедниках. Цель изобретения — повышение надежности работы устройства путем исключения сра„„SU„„1491423 А1

2 батывания устройства при неагрессивных движениях головы животного. Электрогенератор устанавливается на роге 1 животного с возможностью получения максимального ускорения при бодании. При этом устанавливается заданное расстояние 18, которое определяет исходную степень сжатия пружины 5, равное зазору 11 и соответствующее моменту замыкания цепи конденсатора 9 и электродов 7. Животное при разряде конденсатора 9 получает удар в голову. Магнит 4 под действием силы инерции сжимает пружину 5. заряд конденсатора 9 происходит во время обычных неагрессивных движениях головы 8 животного, происходящих в вертикальной плоскости. 2 ил.

1491423

ЗО

Изобретение относится к животноводству и может быть использовано при содержании животных на фермах> в зоопарках и заповедниках.

Пель изобретения — повышение надежности в работе устройства путем исключения срабатывания устройства при неагрессивных движениях головы животного. 10

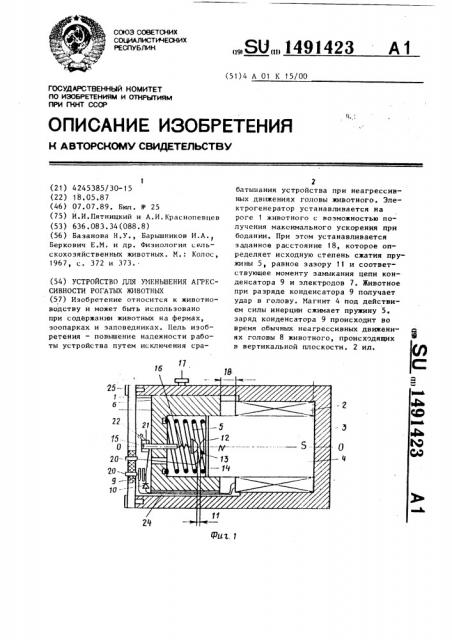

На фиг. 1 дан электрогенератор, разрез; на фиг. 2 — схема закреппения электрогенератора на роге животного и вживления электродов.

Устройство для уменьшения агрессивности рогатых животных содержит электрогенератор в форме цилиндра, закрепленный на тыльной стороне средней части рога 1 животного, при этом электрогенератор включает обмотку 2, размещенную в полости корпуса-магнитопровода 3, цилиндрический постоянный магнит 4, установленный в окне обмотки 2 с возможностью перемещения вдоль оси 0-0, и пружину 25

5, взаимодействующую с внутренним стаканом 6 магнитопровода и постоянным магнитом 4, а концы обмотки 2 соеди нены с электродами 7, вживленными в голову 8 животного °

Устройство снабжено также размещенным в полости корпуса магнитопровода 3 конденсатором 9, обкладки которого через вентиль 10 соединены с концами обмогки 2 электрогенератора, 35 а через выключатель — с вживленными электродами 7, при этом зазор 11 между контактами 12 и 13 выключателя равен заданному сжатию пружины 5, а части 3 и 6 магнитопровода установ- 40 лены с возможностью относительного перемещения. Контакт 12 установлен на диэлектрической пластине 14, закрепленной на торце постоянного магнита 4, Контакт 13 соединен с регули- 45 ровочным винтом 15 через дополнительную пружину 16.

Стакан 6 устанавливается в полости корпуса-магнитопровода 3 беэ зазора и закрепляется в ней стопорным болтом 17, при этом расстояние 18 между стаканом 6 и обмоткой 2 выбирают исходя из заданного сжатия пружины

5, при котором замыкаются контакты

12 и 13 и конденсатор 9 подключается к электродам 7. Полость корпуса-магнитопровода 3 герметично закрывается диэлектрической крышкой 19 с провод-! никами 20, через которые одна иэ обкладок конденсатора 9 и контакт 12 соединены с электродами 7. Другая обкладка конденсатора 9 соединена с регулировочным винтом 15 с помощью втулки 21, последняя свободно надета на винт 15 и закреплена на нем винтом 22. Стакан 6 имеет шлиц 23, находящийся в пазу стакана 6. В корпусе-магнитопроводе 3 и стакане 6 спеланы углубления (канавки) 24 для вывода концов обмотки 2 и их подключения к конденсатору 9. Крышка 19 закреплена на корпусе-магнитопроводе 3 болтами 25. Стакан 3 закреплен на тыльной стороне рога с помощью хомута

26. Кроме того, для крепления корпуса-магнитопровода 3 на роге 1 может быть использован стопорный болт 27, установленный в отверстии рога 1 со стороны его конца ° Хомут 26 изготовлен из эластичного материала — резинотканевой ленты.

Устройство работает следующим образом.

Место установки на роге 1 электро" генератора выбирается таким, чтобы он испытывал максимальное ускорение, когда животное совершает бодание.

Перед закреплением на роге 1 электрогенератора устанавливается заданное расстояние 18, которое определяет исходную степень сжатия пружины 5, рассчитанную на ускорение стакана 6 (вместе с головой животного), при котором сжатие пружины 5 равно зазору

11, замыкается цепь конденсатора 9 и электродов 7 и животное получает электрический удар в голову от разряда конденсатора 9. Во время ускорения корпуса-магнитопровода 3 магнит

4 под действием силы инерции сжимает пружину 5. Заряд конденсатора 9 происходит во время обычных неагрессивных движений головы 8 животного, происходящих лишь в вертикальной плоскости или имеющих в ней составляющие.

Можно закрепить на роге 1 электрогенератор крышкой вверх (фиг. 2), при этом вскидывание головы перед боданием не сопровождается сжатием пружины 5 (так как магнит 4 прижимается к торцу корпуса-магнитопровода

3), но в момент нанесения противнику животное резко, с большим ускорением опускает голову — магнит 4 отходит от торца корпуса-магнитопровода 3, между ними появляется воздушный за5 149 l4 зор, изменяется потокосцепление обмотки 2 и на ней вырабатывается электронапряжение в виде ЭДС-индукции, если при этом зазор 11 равен нулю, то

5 это напряжение индукции вызывает ток в цепи электродов 7. При каждом появлении воздушного зазора между магнитом 4 и торцом корпуса-магнитопровода 3 на концах обмотки 2 появляется ЭДС-индукция и через конденсатор

9 течет ток, заряжающий его, ток через конденсатор 9 течет либо при появлении воздушного зазора, либо при его устранении, так как в цепи кон- 15 денсатора 9 стоит вентиль 10. В исходном состоянии магнита 4 (фиг. 1) магнитный поток его замыкается по магнитопроводу, составленному магнитопроводами 3 и 6, беэ воздушного эа- 2р эора, т.е. магнитный поток, сцепленный с обмоткой 2, максимален, а при появлении воздушного зазора между магнитом 4 и торцом корпуса-магнитопровода 3 уменьшается потокосцепление 25 обмотки 2.

При закреплении на роге электрогенератора крышкой 19 вниз магнит

4 сжимает пружину 5 при вскидывании головы 8 животного, но при этом есть gp опасность возврата магнита 4 в исходное состояние (фиг ° 1) под действием пружины 5 до момента нанесения удара противнику, а также преждевременного разрыва цепи электродов 7 (иэ-эа размыкания контактов 12 и 13), поэтому предпочтительно закреплять на роге

23

1 электрогенератс р крышкой 19 вверх. Зазор 11 можно изменять с помощью винта 15. Зазор 18 можно изменять опустив болт 17. Пружина 16 защищает контакты 12 и 13 от ударов со стороны магнита 4 при больших сжатиях пружины 5 (превосходящих зазор, 11).

Фор мул а иэобретения

Устройство для уменьшения агрессивности рогатых животных с.одержащее

/ вживляемые электроды, соединенные с выходными клеммами источника тока, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности в работе путем исключения срабатывания устройства при неагрессивных движениях головы животного, источник тока выполнен в виде электрогенератора, включающего обмотку, размещенную в полости корпуса-магнитопровода, постоянный магнит, установленный в окне обмотки с возможностью перемещения вдоль ее оси и подпружиненный относительно торцовой стенки корпусамагнитопровода, а также прерыватель цели, диод и конденсатор, причем один выход обмотки подключен непосредственно к первой обкладке конденсатора и выходной клемме электрогенератора, а другой выход обмотки посредством диода связан с второй обкладкой конденсатора и входом прерывателя цепи, выход которого подключен к второй выходной клемме электрогенератора.
