Реферат



Изобретение относится к рудоподготовке и может быть использовано для мокрого грохочения тонкоизмельченных руд черных и цветных металлов, позволяет снизить затраты и повысить надежность работы устройства. Устройство включает питатель (П) 1 с выпускными отверстиями 2, раму (Р) 6, установленные на Р 6 и под П 1 три деки 3-5 с возможностью совместного с Р 6 поворота вокруг горизонтальной оси 7, механизм поворота в виде емкостей (Е) 8 - 10, фиксатор 17 поворота Р 6. При этом Е 8-10 имеют горловины 11 - 13, установлены на Р 6 под каждой декой 3-5 и сообщены с ними посредством патрубков 14-16. Геометрический центр тяжести Е 8-10 смещен относительно горизонтальной оси 7 вращения Р 6. Материал через отверстие 2 поступает на деки 3-5. Через патрубок 14 в Е 8 поступает подрешетный продукт. В процессе наполнения Е 8 происходит расцентровка Р 6 относительно ее оси 7. При этом возникает вращающий момент, равный произведению массы жидкости в Е 8 на расстояние от оси 7 до линии, проведенной через центр тяжести Е 8 с жидкостью по нормали. При увеличении вращающего момента и превышения упругости фиксатора 17 происходит поворот Р 6. 3 ил.

СОЮЗ СОВЕТСКИХ

РЕСПУБЛИК (19) (Ю (so 4 B 07 В 1 22

ВСЕСО

ПАТЕНТЕ - ф

Е, 1Б;1И

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4302398/29-03 (22) 20. 07.87 (46) 07,07.89, Бюл. Р 25 (7 1) .Научно-исследовательский и проектный институт по обогащению и агломерации руд черных металлов

"Механобрчермет" и Днепропетровский филиал Государственного проектно-конструкторского и экспериментального института по обогатительному оборудованию Гипромашобогащение" (72) А.Д. Учитель, А.Ф. Вавилов, Е.Г. Батуров, В.П. Лялюк, В.И. Засельский, Ю.К.Куевда, Н.Н. Бережной, В.М. Трифан, А.В. Ермак, В.В. НикиФоров, М.Я. Антонычев и Б.П. Хливенко (53) 621. 928. 2 (088.8) 2 (56) Авторское свидетельство СССР

1(706085, кл. В 07 В 1/22, 1978.

Патент США М 3143494, кл. 209-251, опублик. 1964. (54) УСТРОЙСТВО ДЛЯ РАЗДЕЛЕНИЯ МАТЕ»

РИАЛА ПО КРУПНОСТИ (57) Изобретение относится к рудоподготовке и м.б. использовано для мокрого грохочения тонкоизмельченных руд черных и цветных металлов, позволяет снизить затраты и повысить надежность работы устройства.

Устройство включает питатель (П) 1 с выпускными отверстиями 2, раму (Р) 6, установленные на Р 6 и П 1 три деки 3-5 с возможностью совместного с Р 6 поворота вокруг горизонтальной оси 7, механизм поворота в виде емкостей (Е) 8-10, фиксатор

1491587

10

17 поворота Р 6. При этом F. 8-10 имеют горловины 11-13, установлены на P 6 под каждой декой 3-5 и сообщены с ними посредством патрубков 1416, Геометрический центр тяжести

Е 8-10 смещен относительно горизонтальной оси 7 вращения P 6. Материал через отверстие 2 поступает на деки 3-5. Через патрубок 14 в Е 8 поступает подрешетный продукт. В проИзобретение относится к области рудоподготовки и может быть использовано для морского грохочения тонкоизмельченных руд черных и цветных металлов .

Цель изобретения — снижение затрат и повьппение надежности работы устройства.

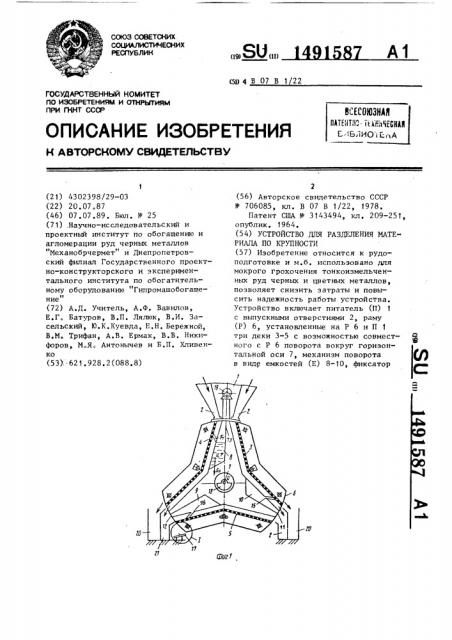

На фиг, 1 изображено устройство, поперечный разрез, на фиг. 2 — то же, вид сбоку; на фиг. 3 — узел I на фиг. 1.

Устройство для.разделения матери ала по крупности включает питатель

1 с двумя выпускными отверстиями 2, оси которых параллельны, для одновременной подачи пульпы на две деки.

Устройство включает три деки 3-5 с размером щели О, 1 мм, установленные на общей раме 6 с возможностью совместного с рамой поворота вокруг горизонтальной оси 7 в три положения: первое — рабочее положение с одним концом, выступающим в качестве загрузочного; второе — рабочее

40 положение с противоположным концом, выступающим в качестве загрузочного; третье — нерабочее положение.

Устройство включает механизм поворота, выполненный в виде емкостей 8-10 с открытыми горловинами

11-13, установленных на общей раме 6 соответственно под деками 3-5 и сообщающихся с последними через патруб50 ки 14-16, выполненные в деках. Геометрический центр каждой емкости смещен относительно оси вращения рамы 6. Рама 6 опирается на фиксатор-рессору 17. На раме 6 установлен основной вибратор 18, а на питателе 1 установлен дополнительный вибратор 19. Устройство включает бункер цессе наполнения Е 8 происходит расцентровка P 6 относительно ее оси 7.

При этом возникает вращающий момент, равный произведению массы жидкости в Е 8 на расстояние от оси 7 до линии, проведенной через центр тяжести Е 8 с жидкостью по нормали. При увеличении вращающего момента и превышения упругости фиксатора 17 проис ходит поворот Р 6. 3 ил.

20 для надрешетного продукта и.бункер 21 для подрешетного продукта.

Устройство работает следующим образом.

Материал крупностью 0,05 мм поступает через отверстия 2 на деки 3 и 4. Вибратор 18 приводит устройство в колебательное движение частотой колебаний 294 с при регулируемой аьнлитуде колебаний. На деках

3 и 4 происходит разделение материала на два класса. Подрешетный продукт крупностью +0,05 мм поступает в бункер 20, а надрешетный продукт поступает в бункер 21. Одновременно через патрубок 14 в емкость 8 по ступает подрешетный продукт.

В процессе наполнения емкости 8 происходит расцентровка рамы 6 относительно ее оси 7 вращения. При этом возникает вращающий момент, равный произведению массы жидкости в емкости на расстояние от центра вращения до линии, проведенной через центр тяжести емкости с жидкостью ио нормали. При увеличении вращающего момента и его превышении статического момента сопротивления в опоре оси вращения и момента упругости рессоры 17 происходит поворот рамы 6. В процессе движения рамы 6 вращающий момент уменьшается за счет слива жидкости иэ емкости 8 через горловину 11. Вращение прекратится в тот момент, когда рама 6 вновь обопрется на рессору 17. При этом дека 3 перейдет из первого рабочего положения в третье нерабочее, дека 4 — иэ второго в первое, а дека 5 перейдет из третьего положения во второе рабочее положение. Для улучшения очистки щелей дек устройства одновременно с основным вибратором 18 работает дополнительный вибратор 19, ось вращения которого не совпадает с осью вращения основного вибратора 18.

07uz3

Составитель Б, Левчаев

Техред А.Кравчук

Корректор H.Kîðîëü

Редактор Л. Гратилло

Заказ 3792/12 Тираж 542 Подп ис но е

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

11 103 5, Москва, Ж 35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина, 101

5 1491587 6 и приемники продуктов разделения, отличающееся тем,что, с целью снижения затрат и повьппения надежности работы устройства, оно снабжено фиксатором поворота pawl, Ф о р м у л а и э о 6 р е т е н и я а механизм поворота выполнен в виде емкостей с открытыми горловинами, Устройство для разделения мате- установленных на раме под каждой дериала по крупности, включающее пи- 1О кой и сообщенных с декой посредством татель с двумя выпускными отверсти- патрубков для подачи части подрешетями, установленные под питателем ного продукта в емкости, при этом на раме с возможностью совместного геометрический центр тяжести емкосс рамой поворота вокруг горизонталь- тей смещен относительно горизонтальной оси три деки, механизм поворота 15 ной оси вращения рамы.
