Захват для извлечения отливок из изложницы центробежной литейной машины

Захват для извлечения отливок из изложницы центробежной литейной машины

Иллюстрации

Показать все

Реферат



Изобретение относится к литейному производству и может быть использовано при отливке полых эмальных заготовок центробежным способом. Цель изобретения - повышение надежности работы захвата - достигается за счет того, что он снабжен дополнительным клином 7, закрепленным с основным клином 6 на одном штоке, а углы клиновых поверхностей пазов 5, в которых расположены клинья 6 и 7, направлены в противоположные стороны. Расположение клинового механизма разведения и сведения рычагов 3 во внутренних клиновых пазах 5 позволяет защитить клинья от попадания на них легкоплавкого шлака и ослабить температурное воздействие раскаленного металла извлекаемой отливки. Обеспечивается также как силовое разведение рычагов 3, так их силовое сведение. 1 ил.

СС(0З СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (199 (И) (р В 22 D 13/10

8 (53Ш0

Х., I, ";. 113tCKAH („>. 1О Е А

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

flO ИЭОБРЕТЕКИЯМ И ОТКРЫТИЯМ

ПРИ fNHT СССР (21) 4012006/23-02 (22) 23.01.86 (46) 07.07.89. Бюл. У 25 (71) Всесоюзный научно-исследовательский и конструкторско-технологический институт трубной промышленности (72) В.П.Полищук (53) 62 1.746.042(088.8) (56) Центробежная литейная машина

ЦЛ-322. — Днепропетровск:ВНИТИ, У 1234, 1973. (54) ЗАХВАТ ДЛЯ ИЗВЛЕЧЕНИЯ OTJIHBOK

ИЗ ИЗЛОЖНИЦЫ ЦЕНТРОБЕЖНОЙ ЛИТЕЙНОЙ

МАШИНЫ (57) Изобретение относится к литейному производству и может быть использовано при отливке полых эмаль2 ных заготовок центробежным способом

Цель изобретения — повышение надежности работы захвата — достигается эа счет того, что он снабжен дополнительным клином 7, закрепленным с основным клином 6 на одном штоке, а углы клиновых поверхностей пазов 5, в которых расположены клинья 6 и 7, направлены в противоположные стороны. Расположение клинового механизма разведения и сведения рычагов 3 во внутренних клиновых пазах 5 позволяет защитить клинья от попадания на них легкоплавкого шлака и ослабить температурное воздействие раскаленного металла извлекаемой отливки. Обеспечивается также как силовое разведение рычагов 3 так их силовое сведение. 1 ил.

1491608

7 и выводят из полости извлеченной вое разведение концов рычагов с зубьями, но и их силовое сведение, что позволяет более надежно и безопасно извлекать зубья 4, врезаемые при извлечении отливки в раскаленный металл.

Составитель Е.Иванько

Редактор ll.Ãðàòèëëî Техред А.Кравчук Корректор М.Максимишинец

Заказ 3795/13

Тираж 711

Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101

Изобретение относится к литейному производству и может быть использовано при отливке полых стальных заготовок центробежным способом.

Целью изобретения является повышение надежности работы захвата.

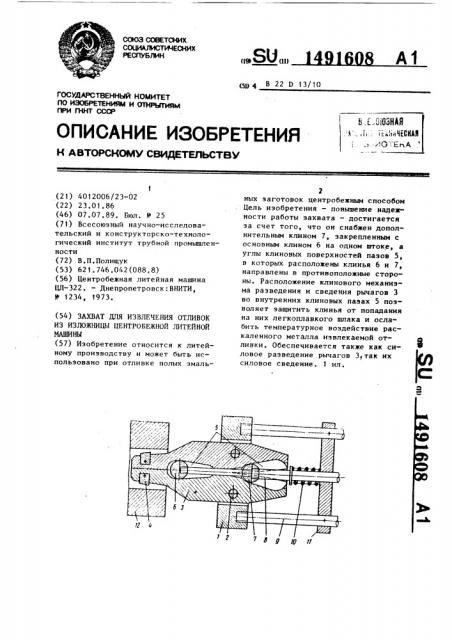

На чертеже представлено устройство захвата.

Захват содержит корпус 1, в котором установлены зеркально на осях

2 два рычага 3 с закрепленными на них сменными зубьями 4. Во внутренних клиновых пазах 5 рычагов размещены клинья цилиндрической формы 6 и 7, связанные с приводом общим штоком 8. Корпус 1 связан тягами 9 с тележкой извлекающего устройства (не показано). Шток 8 снабжен пружиной 10, опирающейся на траверсу

11, жестко связанную с тягами 9 и удерживающую концы рычагов 3 с зубьями 4 в сомкнутом положении.

Захват работает следующим образом.

По окончании кристаллизации ме талла в изложнице отливку 12 извлекают иэ изложницы, для чего концы рычагов 3 с зубьями 4 вводят во внутрь отливки путем перемещения тележки извлекающего уст ройства. Затем перемещением штока 8 концы рычагов 3 с зубьями 4 разводят клином 6, зубья 4 врезаются в раскаленный металл отливки 12. Перемещением тележки извлекают отливку из изложницы. После извлечения отливки перемещением штока 8 концы рычагов 3 с зубьями 4 сводят клином отливки.

Во избежание коробления изложницы извлечение отливки необходимо производить при вращении изложницы со скоростью 5 — 15 мин

Так как клиновый механизм 3 разведения и сведения рычагов вынесен за габариты отливки и находится во внутренних nasax рычагов, он защищен от попадания жидкого легкоплавкого шлака, имеющегося в полости отливки, и значительно меньше подвержен влиянию высокой температуры. Наличие дополнительного клина обеспечивает не только сило25 Формула изобретения

Захват для извлечения отливок из изложницы центробежной литейной машины, содержащий корпус, рычаги с зубьями и шток с клином, о т л и ч а ю шийся тем, что, с целью повышения надежности работы, он снабжен дополнительным клином, закрепленным на штоке последовательно с основным, а в плоскости разъема рычагов выполнены два клиновых паза, в которых размещены основной и дополнительный клинья, причем клиновые поверхности пазов наклонены в противоположные стороны.
