Установка для мойки автомобиля

Установка для мойки автомобиля

Иллюстрации

Показать все

Реферат



Изобретение относится к гаражному оборудованию. Цель изобретения - повышение надежности работы установки. Установка состоит из стоек 1 с шарнирно смонтированными на них консолями 2, несущими полноповоротные балансиры 3 с ротационными щетками 4, имеющими привод 5. При работе автомобиль наезжает на вращающуюся щетку 4, толкает ее вперед, разворачивая балансир 3. Реактивные силы вращения щетки 4 заставляют ее перемещаться вдоль передней поверхности автомобиля, разворачивая консоль 2. При развороте консоли 2 треугольный рычаг 18 роликом нажимает на упор, что вынуждает рычаг 18 поворачиваться, подтягивая тягу 20, которая заставляет повернуться рычаг 11. Ролик рычага 11 нажимает на толкатель кулачка 7, поворачивая балансир 3. Таким образом вредный поворот консоли преобразуется в полезный поворот балансира 3. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

Ш4 B60S3

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АBTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

IlO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4336159/27-12 (22) 27.11.87 (46) 07.07.89. Бюл. № 25 (71) Центральное проектно-конструкторское технологическое бюро «Автоспецоборудование» (72) А. И.,Шнайдер и В. Н. Владимиров (53) 697.92 (088.8) (56) Авторское свидетельство СССР

¹ 1154131, кл. В 60 S 3/04, 1981. (54) УСТАНОВКА ДЛЯ МОЙКИ АВТОМОБИЛЯ (57) Изобретение относится к гаражному оборудованию. Цель изобретения — повышение надежности работы установки. Установка состоит из стоек 1 с шарнирно смонÄÄSUÄÄ 1491753 A 1

2 тированными на них консолями 2, несущимн полноповоротные балансиры 3 с ротационными щетками 4, имеющими привод 5. При работе автомобиль наезжает на вращающуюся щетку 4, толкает ее вперед, разворачивая балансир 3. Реактивные силы вращения щетки 4 заставляют ее перемещаться вдоль передней поверхности автомобиля, разворачивая консоль 2. При развороте консоли 2 треугольный рычаг 18 роликом нажимает на упор, что вынуждает рычаг 18 поворачиваться, подтягивая тягу 20, которая заставляет повернуться рычаг I l. Ролик рычага 11 нажимает на толкатель кулачка 7, поворачивая балансир 3. Таким образом, вредный поворот консоли преобразуется в полезный поворот балансира 3. 3 ил.

1491753

Формула изобретения

Э

Изобретение относится к гаражному оборудованию, в частности к установкам для мойки автомобилей.

Цель изобретения — повышение надежности в работе установки.

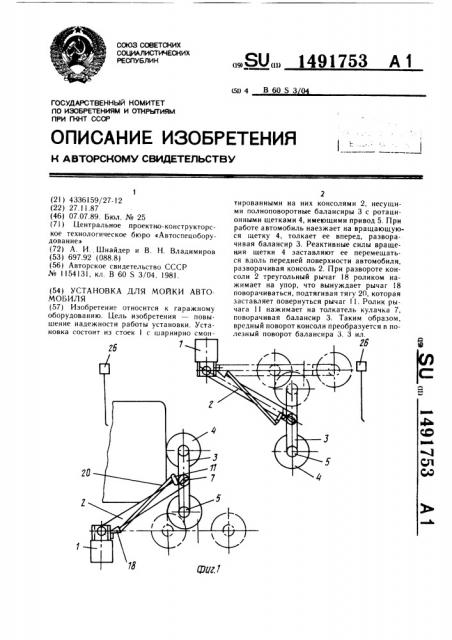

На фиг. 1 изображена установка, общий вид; на фиг. 2 — то же, в увеличенном масштабе; на фиг. 3 — рычаг с выносом в увеличенном масштабе.

Установка состоит иэ стоек 1 с шарнирно смонтированными на них консолями 2, несущими полноповоротные балансиры 3 с ротационными щетками 4, имеющими привод 5. Вал 6 балансира 3 снабжен кулачком 7, имеющим два выступа-толкателя 8.

Стойка 1 имеет упоры 9. На консоли 2 на шарнире 10 смонтирован рычаг 11 с выносом 12, смонтированным на шарнире 13, соединенном с основанием 14 рычага 11 пружиной 15 складывания выноса 12. Вынос 12 кончается роликом 16, взаимодействующим с кулачком 7 балансира 3. На противоположном конце консоли 2 смонтирован на шарнире 17 треугольный рычаг 18 с роликом 19, взаимодействующим с упором 9 стойки l. Противоположные роликам концы рычагов ll и 18 шарнирно соединены с тягой 20, проходящей через кронштейн 21, установленный на консоли 2. Тяга 20 снабжена пружиной 22 возврата, закрепленной на буртике 23 тяги 20. Для ограничения движения рычага 11 служит ограничитель 24, а выноса его — ограничитель 25, выполненный на рычаге 11.

Установка управляется командоконтроллерами 26.

Г1ри работе автомобиль наезжает на вращающуюся щетку 4. Автомобиль толкает ее вперед, разворачивая балансир 3, а реактивные силы вращения щетки 4 заставляют ее перемешаться вдоль передней поверхности автомобиля, разворачивая консоль 2. При развороте консоли 2 угловой рычаг 18 роликом 19 нажимает на упор 9 стойки 1, что вынуждает рычаг 18 поворачиваться, подтягивая тягу 20. Тяга 20 заставляет повернуться рычаг 11, который роликом 16 нажимает на толкатель 8 кулачка 7, поворачивая балансир 3. Таким образом, вредный поворот консоли 2 преобразуется в полезный поворот балансира 3.

При дальнейшем движении автомобиля балансир 3 поворачивается вдоль боковой поверхности, а затем, преодолевая поворот, сходит за заднюю поверхность автомобиля, моя ее. Одновременно возвращается в исходное положение консоль 2. При проходе толкателя 8 кулачка 7 мимо рычага 11 убирается вынос 12, пропуская толкатель 8.

Установка для мойки автомобиля, содержащая стойки со смонтированными на них консолями, несущими установленные на валах балансиры с ротационными щетками, отличающаяся тем, что, с целью повышения надежности в работе, установка снабжена кулачком с двумя выступами-толкателями, жестко закрепленным на валу балансира, на стойке выполнен упор, а кон30 соль снабжена подпружиненной выносом с роликом, взаимодействующим с кулачком, шарнирно установленным треугольным рычагом с роликом, взаимодействующим с упором на стойке, первым ограничителем, взаимодействующим с рычагом, снабженным

35 вторым ограничителем, взаимодействующим с выносом, а рычаги шарнирно соединены подпружиненной тягой.

149l753
