Многооборотная оснастка для транспортирования пакетов длинномерных изделий

Многооборотная оснастка для транспортирования пакетов длинномерных изделий

Иллюстрации

Показать все

Реферат



Изобретение относится к упаковке, транспортированию и хранению длинномерных изделий. Цель изобретения - повышение эффективности использования оснастки. Оснастка содержит основание 1 и жестко соединенные с ним две полые стойки 2 прямоугольного сечения, внутри каждой полой стойки посредством муфт свободно установлена цилиндрическая стойка 3 с фиксирующими пальцами 4. Муфты имеют проточки для перемещения по высоте стоек 3 и кольцевой канал для фиксации в нем пальцев 4 на требуемой высоте с помощью упора и ограничитьного вертикального стержня. Полые стойки соединены гибкой связью 11, имеющей на одном конце петлю 12, надеваемую на бобышки 13, закрепленные на стойке 2, а на другом конце приспособление для затяжки пакета длинномерных изделий, выполненное в виде резьбового муфтового соединения, состоящего из двух стержней 14 и 15 с левой и правой резьбой, соединенных муфтой 16. Из полых стоек 2 выдвигают цилиндрические стойки 3 до совмещения одного из пальцев 4, соответствующего требуемой высоте, с кольцевым каналом муфты. После загрузки укладыват поверх пакета изделий гибкую связь 11, надевают петлю 12 на соответствующую бобышку 13 и вращением резьбовой муфты 16 затягивают пакет изделий. 5 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

1 8 А1 (19) (11) y1) 4 В 65 D 85/20

ИСУС()Я;-), p

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

7Х

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21 ) 4257944 29-13 (22) 08.05.87 (46) 07.07.89. Бюл. № 25 (71) Красноярский филиал Всесоюзного научно-исследовательского и проектного института проч ышленности асбестоцементных издели и (72) А. И. Шнайдер, Ю. И. Верхов, T. Н. Елагина, П. А. Перепелкин и T. В. Халдей (53 ) 621. 798 (088.8 ) (56) Авторское свидетельство СССР

Л 1127816, кл. В 65 D 85/20, 1981. (54) МНОГООБОРОТНАЯ ОСНАСТКА

ДЛЯ ТРАНСПОРТИРОВАНИЯ ПАКЕТОВ

ДЛИННОМЕРНЫХ ИЗДЕЛИЙ (57) Изобретение относится к упаковке, транспортированию и хранению длинномерных изделий. Цель изобретения повышение эффективности использования оснастки. Оснастка содержит основание l и жестко соединенные с ним две полые стойки 2 прямоугольного сечения, внутри каждой по2 лой стойки посредством муфт свободно установлена цилиндрическая стойка 3 с фиксирующими пальцами 4. Муфты имеют проточки для перемещения по высоте стоек 3 и кольцевой канал для фиксации в нем пальцев 4 на требуемой высоте с помощью упора и ограничительного вертикального стержня.

Полые стойки соединены гибкой связью 11, имеющей на одном конце петлю 12, надеваемую на бобышки 13, закрепленные на стойке

2, а на другом конце приспособление для затяжки пакета длинномерных изделий, выполненное в виде резьбового муфтового соединения, состоящего из двух стержней 14 и

15 с левой и правой резьбой, соединенных муфтой 16. Из полых стоек 2 выдвигают цилиндрические стойки 3 до совмещения одного из пальцев 4, соответствующего требуемой высоте, с кольцевым каналом муфты.

После загрузки укладывают поверх пакета изделий гибкую связь 11, надевают петлю 12 на соответствующую бобышку 13 и вращением резьбовой муфты 16 затягивают пакет изделий. 5 ил.

1491768

Изобретение относится к упаковке, транспортированию и хранению длинномерных изделий, например труб, и может быть использовано в промышленности строительных матери алов.

Цель изобретения — повышение эффективности использования оснастки.

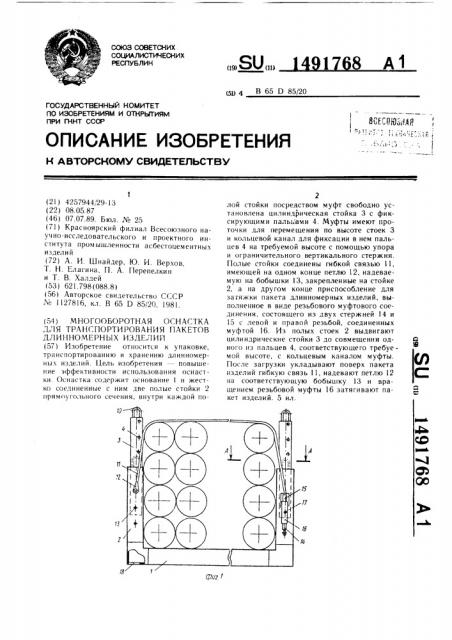

На фиг. 1 изображена многооборотная оснастка для транспортирования, складирования и хранения пакетов длинномерных изделий с выдвинутыми цилиндрическими стойками; на фиг. 2 — сечение А — A на фиг. 1; на фиг. 3 — сечение Б — Б на фиг. 2; на фиг. 4 — сечение  — В на фиг. 3; на фи г. 5 — — сечение à — - Г на фи г. 4.

Многооборотная оснастка для транспортирования, складирования и хранения пакеТоВ длинномеpHblx изделий содержит основание 1 и жестко соединенные с ним две полые стойки 2 прямоугольного сечения, внутри которых свободно установлены цилиндрические стойки 3. На цилиндрических стойках перпендикулярно их осям закреплены фиксирующие пальцы 4. В верхней части полых стоек установлены муфты 5, имеющие проточки 6 для перемещения по высоте цилиндрическиi стоек с пальцами н кольцевой канал 7 для фиксации в нем пальцев 4 при повороте цилиндрической стойки на требуемои высоте. Для фиксации пальцев 4 в канале 7 служат с одной стороны упор 8, а с другой ограничительнЫй вертикальный стержень 9.

На верхних концах цилиндрических стоеh выполнены проушины 10 для строповки.

Полые стойки соединены гибкой связью !

1 для затяжки пакета, имеющей на одном конце петлю 12, надеваемую на бобышки 1 3, закрепленные на иолой стойке 2, а на другом конце — приспособление для затяжки пакета, выполненное в виде резьбового муфтового соединения, состоящего из двух стержней 14 и 15 с левой и правой резьбами, соединенных муфтой 16.. Нижний стержень 14 установлен на полой стойке 2, а верхний 15 жестко соединен с гибкой связью 11, может перемещаться относительно резьбовой муфты 16, в которой имеется отверстие 17 для ее вращения инструментом при затяжке пакета.

При штабелировании пакетов нижний из них должен входить проушинами 10 в II()лости !8, образованные в основании.

Эксплуатация многооборотной оснастки для транспортирования, складирования и хранения пакетов длинномерных изделий осуществляется следующим образом.

Из полых стоек 2 выдвигают цилиндрические стойки 3 до трубуемой высоты так, чтобы соответствующий этой высоте палец

4 достиг кольцевого канала 7 муфты 5.

Поворотом стойки 3 заводят палец 4 в канал 7 до упора 8 и фиксируют от обратного поворота ограничительным вертикальным стержнем 9.

В подготовленные две оснастки с откинутыми гибкими связями 11 укладывают па-!

5 кетируемые изделия, например трубы, до верхних концов цилиндрических стоек 3. После загрузки укладывают поверх пакета гибкую связь 11 и надевают петлю 12 на соответствующую бобышку 13. Вращением резь2О бовой муфты 16 затягивают пакет изделий.

Для разгрузки необходимо ослабить затяжку пакета и снять петлю 12 с бобышки 13

Предлагаемое изобретение позволяет рационально использовать полезный объем

25 транспортного средства, снизить затраты на изготовление и эксплуатацию оснастки путем унификации ее конструкции, упростить процесс затяжки пакетов изделий различной высоты.

Формула изобретения

Многооборотная оснастка для транспортирования пакетов длинномерных изделий, содержащая основание, жестко соединенные

35 с ним две полые етойки и верхнюю поперечнуio связь, отличающаяся тем, что, с целью повышения эффективности использования оснастки, внутри каждой полой стойки свободш> установлена посредством муфты ци4 линдрическая стойка, имеющая расположенные Ilo ее высоте фиксирующие пальцы, при этом в муфте выполнен кольцевой канал для установки фиксирующих пальцев, имеющий упор и ограничительный вертикальный стержень а верхняя поперечная

45 связь выполнена гибкой и имеет на одном конце петлю для закрепления на полой стойке, а на другом конце — приспособленис для затяжки пакета, выполненное в виде резьбового муфтового сс;единения.
