Отстойник с устройством для удаления масла с поверхности воды

Отстойник с устройством для удаления масла с поверхности воды

Иллюстрации

Показать все

Реферат



Изобретение относится к очистке производственных сточных вод и технологических эмульсий, а именно к устройствам для удаления масла и других плавающих загрязнений с поверхности воды, и может быть использовано, например, в системах очистки эмульсии станов холодной прокатки. Цель изобретения - повышение эффективности удаления масла и упрощение, конструкции. Отстойник с устройством для удаления масла с поверхности воды содержит отстойную камеру с подводящей трубой, камеру чистой воды, сообщающуюся с отстойной камерой через перегородку. Устройство для удаления масла выполнено в виде крышки с патрубками пирамидальной формы, установленной на отстойной камере, при этом верхний срез каждого из патрубков расположен выше уровня воды, а крышка вогнута и в ее нижней части выполнено отверстие со сливным патрубком. Перегородка между чистовой и отстойной камерами в верхней части снабжена элементом, установленным с возможностью перемещения по высоте. 4 ил.

СОЮЗ СОватСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (Н!

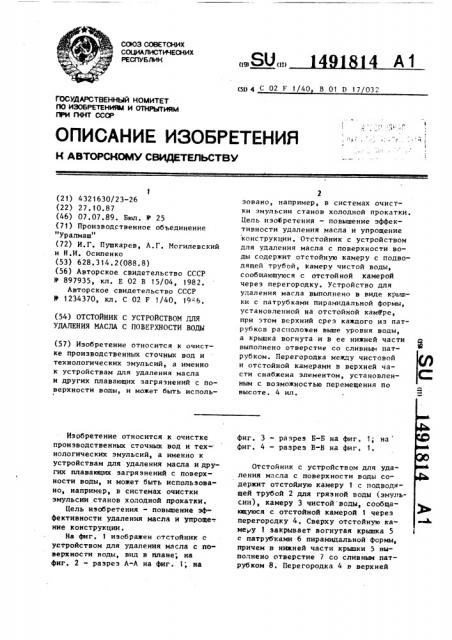

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

i,i, 7, Ч

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

00 ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4321630/23-26 (22) 27. 10. 87 (46) 07.07.89. Бюл. М 25 (71) Производственное обьедннение

"Уралмаш" (72) И.Г. Пушкарев, А.Г. Могилевский и Н.И. Осипенко (53) 628.314.2(088.8) (56) Авторское свидетельство СССР

Н 897935, кл. E 02 В 15/04, 1982.

Авторское свидетельство СССР

1(1234370, кл. С 02 F 1/40, 19:- 6. (54) ОТСТОЙНИК С УСТРОЙСТВОМ ДЛЯ

УДАЛЕНИЯ МАСЛА С ПОВЕРХНОСТИ ВОДЫ (57) Изобретение относится к очистке производственных сточных вод и технологических эмульсий, а именно к устройствам для удаления масла и других плавающих загрязнений с поверхности воды, н может быть испольФ

Изобретение относится к очистке производственных сточных вод и технологических эмульсий, а именно к устройствам для удаления масла и других плавающих загрязнений с поверхности воды, и может быть использовано, например, в системах очистки эмульсии станов холодной прокатки.

Цель изобретения — повьппение эффективности удаления масла и упроще-. ние конструкции.

На фиг, 1 изображен отстойник с устройством для удаления масла с поверхности воды, вид в плане, на фиг. 2 — разрез А-А на фиг. 1; на (п 4 С 02 F 1/40 В 01 D 17/032 эовано, например, в системах очистки эмульсии станов холодной прокатки.

Цель изобретения — повышение эффективности удаления масла и упрощение конструкции. Отстойник с устройством для удаления масла с поверхности воды содержит отстойную камеру с подводящей трубой, камеру чистой воды, сообщающуюся с отстойной камерой через перегородку. Устройство для удаления масла выполнено в виде крышки с патрубками пирамидальной формы, установленной на отстойной камйре, при этом верхний срез каждого иэ патрубков расположен вьлпе уровня воды, а крышка вогнута и B ее нижней части выполнено отверстие со сливин патрубком. Перегородка между чистовой и отстойной камерами в верхней части снабжена элементом, установленным с возможностью перемещения по высоте. 4 ил. фиг. 3 - разрез Б-Б на фиг. 1; на фиг. 4 — разрез В-В на фиг. 1.

Отстойник с устройством для удаления масла с поверхности воды содержит отстойную камеру 1 с подводя" щей трубой 2 для грязной воды (эмульсии), камеру 3 чистой воды, сообщающуюся с отстойной камерой 1 через перегородку 4. Сверху отстойную камеру 1 закрывает вогнутая крьппка 5 с патрубками 6 пирамидальной формы, причем в нижней части крышки 5 выполнено отверстие 7 со спивным патрубком 8. Перегородка 4 в верхней

I 49I 8I 4 части снабжена регулируемым по высоте подвижным элементом 9.

Отстойник с устройством для удаления масла с поверхности воды работает следукщим образом.

Грязная вода (эмульсия) поступает через трубу 2 в камеру 1 отстоя, где масло (или пена) всплывает на поверхность воды в отверстиях патрубков 6 пирамидальной формы. Уровень воды в отстойной камере 1 постоянный за счет перелива через перегородку 4, Всплывшие на поверхность воды масло и примеси накапливаются и образуют слой, высота которого через некоторое время превысит уровень верхнего среза патрубков 6 пирамидальной формы, и они перельются через край патрубка 6 по внешней его поверхности, по вогнутостям крышки 5 и стекут в отверстие 7 со спивным патрубком 8.

При необходимости уровень воды в отстойной камере 1 регулируют подвижным элементом 9 перегородки 4. Для полного удаления масла с поверхности уровень воды в отстойной камере поднимают до верхнего среза патрубков 6 поднятием подвижного элемента

9 перегороДки 4.

Применение предлагаемого отстойника с устройством для удаю ения масла с поверхности воды позволяет упро5 стить конструкцию и повысить эффективность удаления масла и других пла вающих загрязнений с поверхности воды без применения механических средств.

Формула изобретения

Отстойник с устройством для удаления масла с поверхности воды, содержащий отстойную камеру с подводящей трубой, камеру чистой воды, сообщающуюся с отстойной камерой через перегородку, отличающийся тем, что, с целью повышения эффективности удаления масла и упрощения конструкции, устройство для удаления масла выполнено в виде вогнутой установленной на отстойной камере крышки с патрубками пирамидальной формы, 25 верхний срез каждого из которых расположен выше уровня воды, при этом в нижней части крышки выполнено отверстие со сливным патрубком, а перегородка между камерами в верхней части снабжена элементом, регулирующим уровень воды и установленным с возможностью перемещения по высоте.

149! Ol 4 жал и

ИЮФ

)%7СЮ

Составитель Н. Родкина

Техред Л.Сердюкова Корректор В. Гирняк

Редактор Н. Гунько

Заказ 3821/24 Тирах 828 Подписное

ВНИИПИ Государственного комитета но изобретениям и открытиям при ГКНТ СССР

113035, Иосква, _#_-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r. Уагород, ул. Гагарина, 101
