Керамический синий пигмент

Иллюстрации

Показать все

Реферат



Изобретение относится к составам керамических пигментов, используемых для нанесения подглазурных красок. Целью изобретения является повышение кислотои щелочестойкости. С этой целью керамический синий пигмент содержит, мас.%: SIO<SB POS="POST">2</SB> 21,88-35,22

AL<SB POS="POST">2</SB>O<SB POS="POST">3</SB> 11,20-18,56

CAO 17,03-20,55

CO<SB POS="POST">2</SB>O<SB POS="POST">3</SB> 18,22-30,20

MGO 2,45-8,86

ZNO 5,95-9,98. Щелочестойкость пигмента составляет 99,85-99,10% к 35%-ному NAOH, кислотостойкость 99,18-99,98% к конц. HCL. 2 табл.

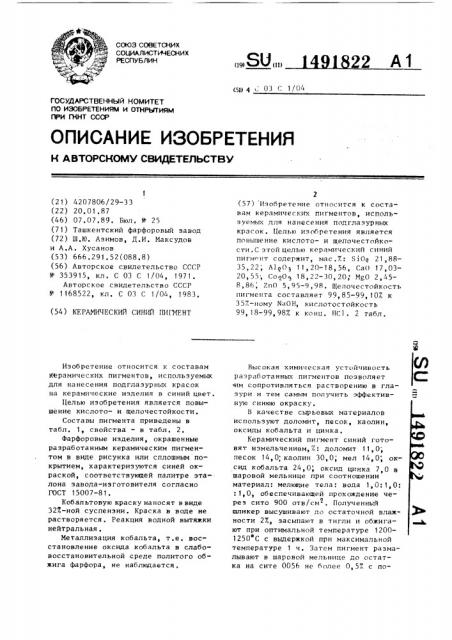

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИ Х

РЕСПУБЛИК (19) I I I) 22 А1 (дц 4 С 03 С 1/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНЯТИЯМ

ПРИ ГКНТ СССР (21) 4207806/29-33 (22) 20.01.87 (46) 07.07.89. Бюл, № 25 (71) Ташкентский фарфоровый завод (72) Ш.Ю. Азимов, Д.И. Максудов и А.А. Хусанов (53) 666.291.52(088.8) (56) Авторское свидетельство СССР № 353915, кл, С 03 С 1/04, 1971.

Авторское свидетельство СССР

¹- 1168572, кл, С 03 С 1/04, 1983. (54) КЕРАМИЧЕСКИЙ СИНИЙ ПИГМЕНТ

Изобретение относится к составам керамических пигментов, используемых для нанесения подглазурных красок на керамические изделия в синий цвет.

Целью изобретения является повышение кислото- и щелочестойкости.

Составы пигмента приведены в табл, 1, свойства — в табл. 2 °

Фарфоровые изделия, окрашенные разработанным керамическим пигментом в виде рисунка или сплошным покрытием, характеризуются синей окраской, соответствующей палитре эталона завода-изготовителя согласно

ГОСТ 15007-81.

Кобальтовую краску наносят в виде

327-ной суспензии. Краска в воде не растворяется. Реакция водной вытяжки нейтральная °

Металлиэация кобальта, т.е. восстановление оксида кобальта в слабовосстановительной среде политого обжига фарфора, не наблюдается .

2 (57) Изобретение относится к составам керамических пигментов, испольэуемьгс для нанесения подглазурных красок. Целью изобретения является понышение кислото- и щелочестойкости.С этой целью керамический синий пигм нт содержит, мас.7.: SiOq 21,8835,22, А1q0 11,20-18,56, Са0 17,0320,55; Со Оэ 18,22-30,20, MgO 2,458,86 Zn0 5,95-9,98. Щелочестойкость пигмента составляет 99,85-99, 107. к

357-ному NaOH, кислотостойкость

99,18-99,98% к конц. НС1. 2 табл.

Высокая химическая устойчивость разработанных пигментов позволяет им сопротивляться растворению в глазури и тем самым получить эффективную синюю окраску.

В качестве сырьевых материалов используют доломит, песок, каолин, оксиды кобальта и цинка.

Керамический пигмент синий готовят иэмельчением,7.: доломит 11,0; песок 14,0; каолин 30,0, мел 14,0; оксид кобальта 24,0; оксид цинка 7,0 в шаровой мельнице при соотношении материал: мелющие тела: вода 1, 0: 1, 0:

: 1,0, обеспечивающей прохождение через сито 900 отв/сл1 . Полученный шликер высушивают до остаточной влажности 27, засыпают в тигли и обжигают при оптимальной температуре 12001250 С с выдержкой при максимальной температуре 1 ч. Затем пигмент размалывают в шаровой мельнице до остатка на сите 0056 не более 0,57 с по1491822 следующей сушкой и просевом, Полученный пигмент смешивают с бесцветной глазурью в соотношении 4:1. Полученную готовую керамическую краску наносят на поверхность изделия ° личающийся лью повышения кислот тем, что, с цео- и щелочестойьно содержит MgO соотношении комкости, on допалнител и ZnO при следующем понентов, мас.X:

А1 03

СаО

Оо<О 3

MgO

ZnO

Формула изобретения

Керамический синий пигмент, включающий SiO, А1 О, СаО, Со 03, о т1

Т аб лица 1

Содержание, мас.7, в составе (г ) Компоненты

21,88

18,56

17,03

2,45

30,20

9,88

Таблица 2

Свойства

Показатели для состава (2

1250

1300-1380

Синий

1200

1300-1380

Синий

1200

1 300-1380

Синий

НейтральНейтральная

Нейтральная ная

Составитель Т, Никульникова

Техред Л.Сердюкова Корректор В. Гирняк

Редактор Н. Гунько аказ 3822/24 Тираж 418 Подпис ное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r.ужгород, ул. Гагарина,101

SiOe

А1 Оз

СаО

MgO

ZnO

Температура спекания, С

Интервал обжига

Цвет

Реакция водной вытяжки

Химическая устойчивость, 7 по отношеnHIO K H O к конц. НС1 к 47 СНзCOOH к 357 NaOH к 47 Иа СОз

35,22

11,20

20,55

8,86

18,22

5,95

99, 96

99, 98

99, 96

98,88

99, 86

27,93

15,34

18,73

5,46

24,34

8,20

99, 98

99, 18

99, 78

98,85

99,84

99, 92

99, 20

99, 86

99, 10

99,92

21,88-35122

11,20-18,56

17,03-20,55

18,22-30,20

2, 45-8, 86

5,95-9,88
