Сталкиватель форм с подвесного литейного конвейера

Сталкиватель форм с подвесного литейного конвейера

Иллюстрации

Показать все

Реферат



Класс В 22d; 31с, 5оь № 149187

СССР

I .,;,1

r, ",„:3;! „ .

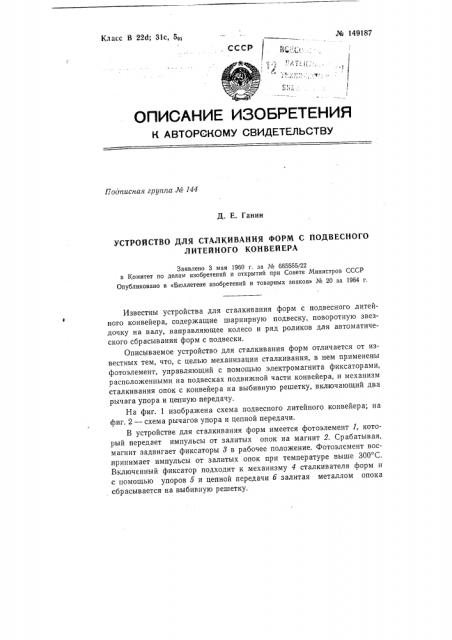

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Год писная грушга ЛЙ 144

Д. Е. Ганин

УСТРОЙСТВО ДЛЯ СТАЛКИВАНИЯ ФОРМ С ПОДВЕСНОГО

ЛИТЕЙНОГО КОНВЕЙЕРА

Заявлено 3 мая 1960 г. за М 665555/22 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Б1оллетене изобретений и товарных знаков» К9 20 за 1964 г.

Известны устройства для сталкивания форм с подвесного литейного конвейера, содержащие шарнирную подвеску, поворотную звездочку на валу, направляющее колесо и ряд роликов для автоматического сбрасывания форм с подвески.

Описываемое устройство для сталкивания форм отличается от известных тем, что, с целью механизации сталкивания, в нем применены фотоэлемент, управляющий с помощью электромагнита фиксаторами, расположенными на подвесках подвижной части конвейера, и механизм сталкивания опок с конвейера на выбивную решетку, включающий два рычага упора и цепную передачу.

На фиг. 1 изображена схема подвесного литейного конвейера; на фиг. 2 — схема рычагов упора и цепной передачи.

В устройстве для сталкивания форм имеется фотоэлемент 1, который передает импульсы от залитых опок на магнит 2. Срабатывая, магнит задвигает фиксаторы 3 в рабочее положение. Фотоэлемент воспринимает импульсы от залитых опок при температуре выше 300 С.

Включенный фиксатор подходит к механизму 4 сталкивателя форм и с помощью упоров б и цепной передачи б залитая металлом опока сбрасывается на выбивную решетку. № 149187

Предмет изобретения

Устройство для сталкивания форм с подвесного литейного конвейера, отличающееся тем, что, с целью механизации сталкивания, в нем применены фотоэлемент, управляющий с помощью электромагнита фиксаторами, расположенными на подвесках подвижной части конвейера, и механизм сталкивания опок с конвейера на выбивную решетку, состоящий из двух рычагов упора и цепной передачи.

Плвша3ки нпн5тера

Фыг I

Фиг. 2
