Способ управления горным давлением

Способ управления горным давлением

Иллюстрации

Показать все

Реферат



Изобретение относится к горному делу и предназначено для обеспечения устойчивости выработок (В). Цель - повышение устойчивости В. После проведения В 1 определяют зону максимальных значений объемного расширения пород. Из В 1 бурят скважину (С) 2 и их взрыванием производят разрушение пород в этой зоне. Затем в С 2 нагнетают агрессивную жидкость до насыщения разрушенной зоны (РЗ). Нагнетание агрессивной жидкости способствует разупрочнению пород РЗ. Для удаления пород из зоны разупрочнения осуществляют разбуривание С 1 до исходного диаметра по всей мощности РЗ. Разупрочненная зона пород вокруг В 1 играет роль демпферного слоя, а периодическое удаление пород из РЗ снижает уровень концентрации напряжений в породном слое 6, окружающем В 1. 1 ил.

СОЮЗ СОЕЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (51) 4 E 21 D 13 02

В ЕСО ЗЗЧМ

Ьт НтКЗ й.;",яЧЕЙ1

Е,:,4ЬЩ9 I ЕпА

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

0cvAlAPc TBEHHblA комитет

ПО ИЭОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

К А BTOPCKOMY СВИДЕТЕЛЬСТВУ (21) 4292932/23-03 (22) 16.06.87 (46) 07.07.89 . Бкл . М - 25 (71) Карагандинский политехнический институт и Государственный проектйый институт "Карагандагипрошахт" (72) П.П.Пак, В.Г.Стратов, М.К.Баймульдин и В.А.Маер (53) 622 .28 1(088 .8) (56) Авторское свидетельство СССР

Ф 834346, кл. Е 21 С 39/00, 1981.

Авторское свидетельство СССР

В 1318017, кл. Е 21 D 13/02, 1986 ° (54) СПОСОБ УПРАВЛЕНИЯ ГОРНЫМ ДАВЛЕНИЕМ (57) Изобретение относится к горному делу и предназначено для обеспечения устойчивости выработок (В) .

ÄÄSUÄÄ 1 492064 А 1

Цель — повышение устойчивости В. После проведения В 1 определяют зону максимальных значений объемного расширения пород. Из В 1 бурят скважину (С) 2 и их взрыванием производят разрушение пород в этой зоне. Затем в С 2 нагнетают агрессивную жидкость до насыщения разрушенной эоны (РЗ) . Нагнетание агрессивной жидкости способствует разупрочнению пород РЗ. для удаления пород иэ зоны разупрочнения осуществляют разбуривание С 1 до исходного диаметра по всей мощности РЗ. Разупрочненная эона пород вокруг В 1 играет роль демпферного слоя, а периодическое удаление пород из РЗ снижает уровень концентра- ® ции напряжений в породном слое 6, окружающем В 1. 1 нл.!

Разрушение массива пород вокруг выработки способствует образованию

Составитель Л.Чистова

Редактор И.Дербак Техред Jl.Îëèéíûê Корректор М.Максимнши неп

Заказ 3849/36 Тираж 449 Подпис ное

ВНИИПИ Государственного комитета по изобретениям и открытиям при I !(1Ï (;(.(:Р

11303 !, Г1осква, Ж-35, Раушская наб., д. 4/э!! tt

tip".t(э(!олгтвенно-издательский комбинат Патент ° г. Ужгород, i. i. 1 г,! i 1, t i)1

Изобретение относится к горному делу и может быть использовано для обеспечения устойчивости горных выработок.

Цель изобретения — повышение устойчивости выработки.

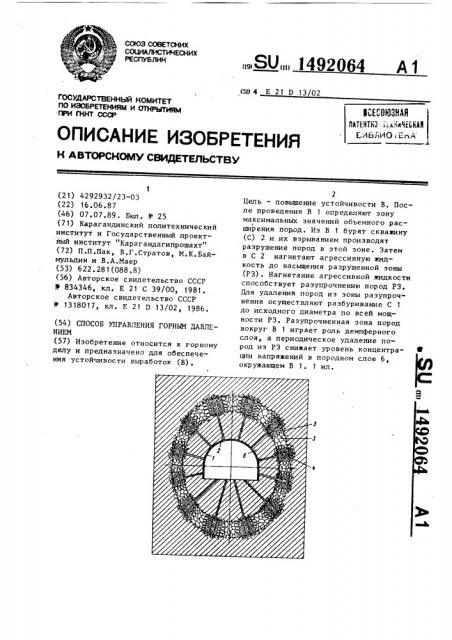

На чертеже показана охраняемая выработка, поперечный разрез.

Способ осуществляют следующим об разом.

Предварительно определяют зону максимальных значений объемного рас ширения пород за контуром выработки 1. Затем по контуру выработки бурят скважины 2 до участка 3, где коэффициент объемного расширения пород имеет максимальное значение.

В этой зоне скважины 2 заряжают и их взрыванием образуют слой 4 разрушенных пород. После образования слоя

4 в скважины 2 нагнетают агрессивную жидкость. Через определенный . промежуток времени, необходимый для насыщения разрушенных пород агрессивной жидкостью, скважины 2 разбуривают до исходного диаметра по всей мощности разрушенной эоны. Разбуривание скважин производят периодически в процессе эксплуатации выработки по мере необходимости.

2064

4 пс евдовыработки 5, между контуром которой и породным слоем 6 расположен слой разупрочненных пород, играющий роль демпферной подушки. По мере силового воздействия на слой скважины в пределах этого слоя зажимаются — заполняются разупрочненной агрессивной жидкостью породой. Своевременным разбуриваннем скважин удаляют избыточный объем пород из зоны разупрочнеиия, чем снижается уровень концентрации напряжений в породном слое 6.

Формула из обретения

Способ управления горным давлением, включающий разрушение пород

2р за контуром выработки бурением и взрыванием скважин, раэупрочнение пород путем насыщения их агрессивной жидкостью и последующее удаление разупрочненных пород, о т л и ч а

25 ю шийся тем, что, с целью повышения устойчивости выработки, предварительно определяют зону максимальньгх значений объемного расширения пород, и их разрушение проиэво3р дят в этой зоне, причем уда:(ение раэупрочненных пород осуществляют периодическим разбуриванием скважин до исходного диаметра по всей мощности разрушенной зоны.
