Насосная установка

Насосная установка

Иллюстрации

Показать все

Реферат



Изобретение позволяет расширить диапазон рабочих характеристик установки. К входу насоса (Н) 2 подключен выход предвключенного эжектора (ПЭ) 3, пассивное сопло которого соединено с выходом последнего эжектора (Э) 5. Пассивное сопло первого Э 4 подключено к резервуару 1, активное сопло и выход-соответственно к выходу и к пассивному соплу Э 5. При работе Н 2 часть нагнетаемого потока поступает в напорную магистраль 6, а часть - в активное сопло ПЭ 3. Часть потока с выхода ПЭ 3 поступает на вход Н 2, а часть - в активное сопло Э 5, обеспечивая тем самым его работу. Часть потока с выхода Э 5 поступает в пассивное сопло ПЭ 3, а часть подается в активное сопло Э 4. Тем самым обеспечиваются откачка жидкости из Р 1 и увеличение кавитационного запаса ПЭ 3.

СОЮЗ СОВЕТСКИХ

COUHA JlHCTVHECHHX

РЕСПУБЛИК (gg 4 F 04 D 15/00

qr

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А STOPCHOMY СВИ4ЕТЕЛЬСТВУ

ГОСУААРСТВЕННЫЙ КОМИТЕТ

ПО ИЭОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4253914/25-29 (22) 01.06.87 (46) 07.07.89. Бюл. Н - 25 (71) Институт горной механики им. Г.А. Цулукидзе (72) А.А. Дзидзигури, К.З. Шубитидзе, Г.Д. Титвинидзе и Т.В. Томаев (53) 621.671 (088.8) (56) Рудник В.П. Преобразователь характеристики центробежного насоса.

Киев: Будивельник, 1971, с. 4-5. (54) НАСОСНАЯ УСТАНОВКА (57) Изобретение позволяет расширить диапазон рабочих характеристик установки. К входу насоса (Н) 2 подключен выход предвключенного эжектора (ПЭ) 3, пассивное сопло которо„„SU„„1492088 A 1

ro соединено с выходом последнего эжектора (Э) 5. Пассивное сопло первого Э 4 подключено к резервуару 1, активное сопло и выход — соответственно к выходу и к пассивному соплу

Э 5. При работе Н 2 часть нагнетаемого потока поступает в напорную магистраль 6, а часть — в активное сопло ПЭ 3. Часть потока с выхода

ПЭ 3 поступает на вход Н 2, а часть— в активное сопло Э 5, обеспечивая тем самым его работу. Часть потока с выхода Э 5 поступает в пассивное сопло ПЭ 3, а часть подается в активное сопло Э 4. Тем самым обеспечиваются откачка жидкости из P 1 и увеличение кавитационного запаса

ПЭ 3.

1492088

Изобретение относится к насосостроению и может быть использовано для прямой откачки шахтных вод из глубоких горизонтов.

Цель изобретения — расширение диапазона рабочих характеристик установки.

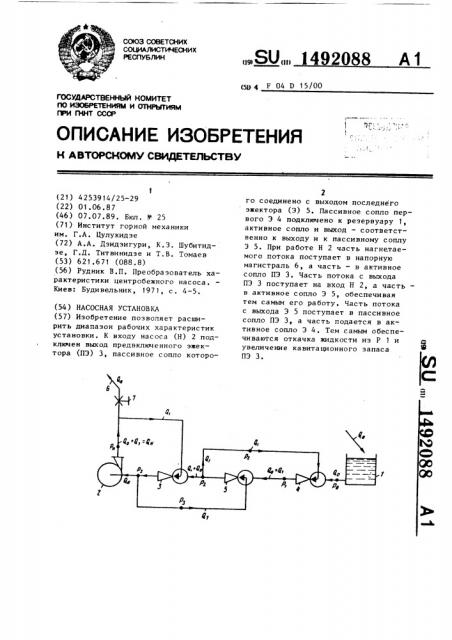

На чертеже показана принципиальная схема установки.

Насосная установка содержит резервуар 1 с откачиваемой жидкостью я насос 2 с предвключенным эжектором

3, активное сопло которого сообщено с выходом насоса 2, а выход — с входом насоса 2. Кроме того, установка снабжена дополнительными эжекторами

4 и 5, при этом пассивное сопло первого из них (по направлению потока)- эжектора 4 — сообщено с резервуаром 1, а выход и пассивное сопло дополнительного эжектора 5 — соответственно с активным соплом и выходом предыдущего эжектора 4. Активное сопло последнего дополнительного эжектора 5 соединено с входом насоса 2, а выход дополнительно соединен с пассивным соплом г., едвключенного эжектора 3. Причем напорная магистраль 6 снабжена задвижкой 7.

Насосная установка работает следующим образом.

Поток среды с выхода насоса 1 (давление Рч, расход Qq) разделяется, причем часть его поступает через ,задвижку 7 в напорный трубопровод 6 (расход Q), а другая часть (расход Q,) подается в активное сопло предвключенного эжектора 3. Последний эжектирует поток с выхода эжектора 5, который, в свою очередь, эжектирует поток с выхода предыдущего эжектора 4 ° Последний откачивает жидкость из резервуара 1 (расход Qo> давление Р,)..

Работа эжекторов 4 и 5 обеспечивается подачей в их активные сопла среды (расходом Q<) соответственно с выходов дополнительного эжектора

5 и предвключенного эжектора 3.

Таким образом, при работе установки существует несколько циркуляционных контуров: выход насоса 1

5 активное сопло эжектора 3 — его выход — вход насоса 1, выход эжектора 3 — активное сопло эжектора 5

его выход — пассивное сопло эжектора 3; выход эжектора 5 — активное сопло эжектора 4 — его выход — пассивное сопло эжектора 5, Количество дополнительных эжекторов определяется из условия отсутствия в них кавитации (коэффициент кавитации б (6„p). Коэффициенты расхода В, всех эжекторов при одинаковых циркуляционных расходах Q, определяются как 8; = И + 1, где 81 коэффициент расхода эжектора 4, подключенного к резервуару 1.

Энергообмен между циркуляционными потоками и основным потоком (Q ) приводит к тому, что последний на входе в предвключенный эжектор 3

25 имеет давление, гарантирующее бескавитационную работу.

Предлагаемая насосная установка позволит увеличить напор на выходе насоса 1 и тем самым расширить диапазон рабочих характеристик. формулаизобретения

Насосная установка, содержащая

35 резервуар с откачиваемой жидкостью

Э насос с предвключенным эжектором, активное сопло которого сообщено с выходом насоса, а выход — с входом насоса, отличающаяся тем, что, с целью расширения диапазона рабочих характеристик установки,она снабжена дополнительными эжекторами, при этом пассивное сопло первого из них сообщено с резервуаром, выход и пассивное сопло каждого дополнительного эжектора кроме первого соответственно с активным соплом и выходом предыдущего эжектора, активное сопло последнего дополнительного эжектора — с входом насоса, а выход— дополнительно с пассивным соплом предвключенного эжектора.
