Разъемное неподвижное уплотнительное устройство

Разъемное неподвижное уплотнительное устройство

Иллюстрации

Показать все

Реферат



Изобретение относится к уплотнительной технике, а именно к уплотнениям неподвижных разъемных соединений, и предназначено для оборудования, работающего при больших перепадах давлений и широком диапазоне температур. Целью изобретения является повышение надежности устройства за счет увеличения степени деформации лучевых отрезков прокладки под действием крутящего момента. Металлическая прокладка, выполненная в сечении в виде крестообразного тела 5 с внешними 8, 9 и внутренними 6, 7 лучевыми отрезками, установлена в посадочную канавку, состоящую из расточек 3 и 4 фланцев 1 и 2. Конец внешнего лучевого отрезка 9 выполнен в виде стопы 10, загнут внутрь в сторону соседнего внутреннего отрезка 7 и может быть параллелен ему. При сборке устройства прокладка поворачивается и упруго деформируется в своем сечении. Первый барьер уплотнения обеспечивается внутренними отрезками 6 и 7, контактирующими с поверхностями 11, 12 канавки, а второй барьер - контактом поверхностей конца внешнего отрезка 8 и стопы 10 отрезка 9 с поверхностями 11, 12 и 13. 1 з.п. ф-лы, 1 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (51)4 F !6 J 15/08

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГННТ СССР

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ (21) 4191705/40-29 (22) 04.02.87 (46) 07.07.89. Бюл. !! 25 (72) А.В. Кручинин и P.È. Петренко (53) 62-762(088.8) (56) Авторское свидетельство СССР

В 962703, кл. F 16 J 15/02, 1981. (54) РАЗЪЕМНОЕ НЕПОДВИЖНОЕ УПЛОТНИТЕЛЬНОЕ УСТРОЙСТВО (57) Изобретение относится к уплотнительной технике, а именно к уплотнениям неподвижных разъемных соединений, и предназначено дчя оборудования, работающего при больших перепадах давлений и широком диапазоне температур. Целью изобретения является повышение надежности устройства эа счет увеличения степени деформации лучевых отрезков прокладки под действием крутящего момента. Метал.SU 1492 I 29 4 1 лическая прокладка, выполненная в cE: чении в виде крестообразного тела 5 с вн шними 8, 9 и внутренними 6,7 лучевыми отрезками, установлена в по.-адочную канавку, состоящую из расточек 3 и 4 фланцев и 2 ° Конец внешнего лучевого отрезка 9 выполнен в виде стопы 10, загнут внутрь в сторону соседнего внутреннего отрезка

7 и может быть параллелен ему. При сборке устройства прокладка и(:ворачивается и упруго деформируется в своем сечении. Первый барьер уплотнения обеспечивается внутренними отрезками 6 и 7, контактирун1щими с поверхностями 11, 12 канавки, а второй барьер — контактом поверхностей КоН ца внешнего отрезка 8 н стспы 10 отрезка 9 с поверхно<.эs:"ы 11. 12 и

13. 1 э ° п. ф-лы, и .

1492129 к уплотнительным поверхностям канавки увеличивается под действием крутящего момента.

Первый барьер уплотнения обеспечивается внутренними лучевыми отрезками 6 и 7, контактирующими с поверхностями 11 и 12 расточек 3 и 4.

Второй барьер уплотнения обеспечивается контактом поверхностей конца внешнего лучевого отрезка 8 и стопы

10 отрезка 9 с контактирующими с ними поверхностями 11-13.

При потере герметичности первым барьером уплотнения конец стопы 10 под дейсвтием давления еще сильнее прижимается к поверхности 11, как и лучевой отрезок 8 к поверхностям

12 и 13. Благодаря этому элементы второго барьера уплотнения обеспечивают доуплотнение устройства, Ф о р м у л а и э о б р е т е н и я

Составитель А.Бельцова

Техреп А.Кравчук Корректор А.Обручар

Редактор M.Áëàíàð

Заказ 3857/39 Тираж 721 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r.Ужгород, ул. Гагарина,101

Изобретение относится к уплотнительной технике, а именно к уплотнениям неподвижных разъемных соединений и предназначено преимуществен1

5 но для энергетического оборудования, работающего при больших перепадах давления в жидкой или газообразной рабочей среде с широким диапазоном температур, начиная от криогенных и до +600 С.

Цель изобретения — повышение надежности устройства за счет увеличения степени деформации лучевых отрезков прокладки под действием крутя-15 щего момента.

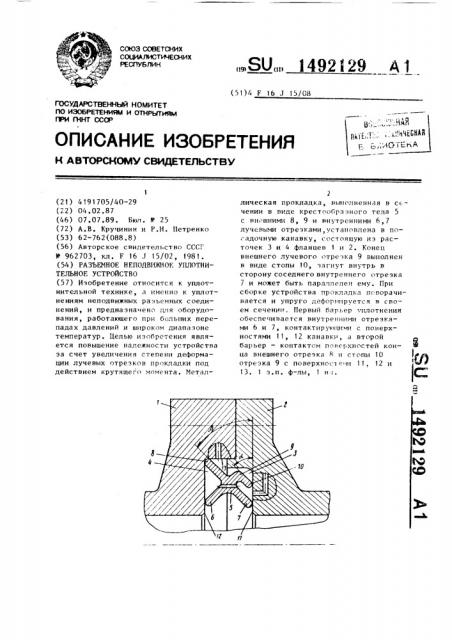

На чертеже представлено уплотнительное устройство, разрез.

Между фланцами 1 и 2 в посадочной канавке в виде расточек 3 и 4, выполненных на уплотняемых поверхностях фланцев, установлена металлическая прокладка, которая представляет собой в сечении крестообразную фигуру 5 и отходящие от нее лучевые отрезки: внутренние 6 и 7 и внешние

8и9.

Конец внешнего лучевого отрезка 9 выполнен в виде стопы 10, загнут внутрь в сторону соседнего внутреннего отрезка 7. Стопа 10 направлена

30 под острым углом a(к поверхности 11.

Угол d имеет один и тот же знак с углом р — угол между внутренним лучевым отрезком 7 и поверхностью 11.

Технологически удобно, когда a(35 равен

Концы лучевых отрезков могут быть выполнены заостренными со скруглением, причем диаметр скруглення меньше толщины лучевого отрезка сечения 40 прокладки.

При сборке устройства прокладка поворачивается и упруго деформируется в своем сечении. При этом благодаря наличию стопы 10 степень дефор- 45 мации прокладки, а следовательно, усилие прижатия ее лучевых отрезков

1. Разъемное неподвижное уплотнительное устройство, содержащее размещенную в посадочной канавке плоских уплотняемых поверхностей металлическую прокладку, имеющую в сечении внутренние и внешние лучевые отрезки, взаимодействующие с поверхностями канавки, направленные под углом к ней, причем внутренние лучевые отрезки направлены к оси устройства и в противоположные стороны друг от друга, о т л и ч а ю щ ее с я тем, что, с целью повышения надежности устройства, один иэ внешних лучевых отрезков выполнен загнутым в сторону соседнего внутреннего лучевого отрезка, а другой направлен в противоположную сторону.

2. Устройство по п. 1, о т л ич а ю щ е е с я тем, что, с целью упрощения технологии изготовления, один из внешних лучевых отрезков выполнен параллельным соседнему с ним внутреннему лучевому отрезку.
