Реферат



№ 149237

Класс 42е, 23„

89с 10

СССР

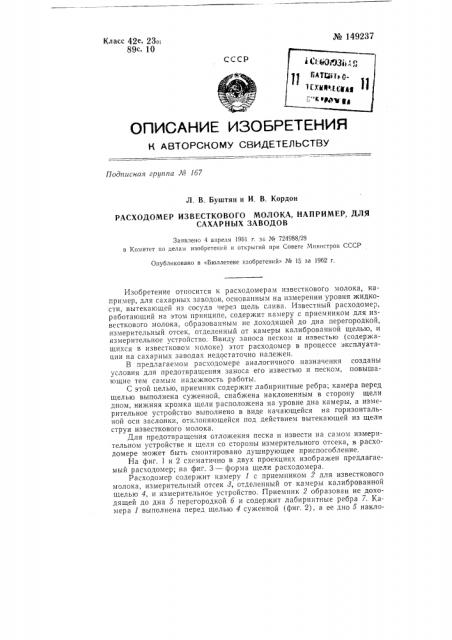

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа Лгв 1б7

Л. В. Буштян и И. В. Кордон

РАСХОДОМЕР ИЗВЕСТКОВОГО МОЛОКА, НАПРИМЕР, ДЛЯ

САХАРНЫХ ЗАВОДОВ

Заявлено 4 апреля 1961 г. за № 724988/28 в Комитет по делам изобретений н открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 15 за 1962 г, Изобретение относится к расходомерам известкового молока, например, для сахарных заводов, основанным на измерении уровня жидкости, вытекающей из сосуда через щель слива. Известный расходомер, работающий на этом принципе, содержит камеру с приемником для известкового молока, образованным не доходящей до дна перегородкой, измерительный отсек, отделенный от камеры калиброванной щелью, и измерительное устройство. Ввиду заноса песком и известью (содержащихся в известковом молоке) этот расходомер в процессе эксплуатации на сахарных заводах недостаточно надежен.

В предлагаемом расходомере аналогичного назначения созданы условия для предотвращения заноса его известью и песком, повышающие тем самым надежность работы.

С этой целью, приемник содержит лабиринтные ребра; камера перед щелью выполнена суженной, снабжена наклоненным в сторону щели дном, нижняя кромка щели расположена на уровне дна камеры, а измерительное устройство выполнено в виде качающейся на горизонтальной оси заслонки, отклоняющейся под действием вытекающей из щели струи известкового молока.

Для предотвращения отложения песка и извести на самом измерительном устройстве и щели со стороны измерительного отсека, в расходомере может быть смонтировано душирующее приспособление.

На фиг. 1 и 2 схематично в двух проекциях изображен предлагаемый расходомер; на фиг. 3 — форма щели расходомера.

Расходомер содержит камеру 1 с приемником 2 для известкового молока, измерительный отсек 3, отделенный от камеры калиброванной щелью 4, и измерительное устройство. Приемник 2 образован не доходящей до дна 5 перегородкой б и содержит лабиринтные ребра 7. Камера 1 выполнена перед щелью 4 суженной (фиг. 2), а ее дно 5 накло№ 149237

1 неко в сторону щели 4. Нижняя кромка 8 последней расположена на уровне дна 5

Измерительное устройство выполнено в виде качающейся на горизонтальной оси 9 заслонки 10, отклоняющейся под действием вытекаюс щей изд елй струи известкового молока.

Дуц ипуюццее приспособление 11 смонтировано в измерительном отсеке В% позволяет предотвратить отложение песка и извести на самом измерительном устройстве и щели со стороны измерительного отсека, При включении расходомера поток известкового молока, проходящий сс значительной скоростью в суженной камере 1, вытекает из щели 4 в виде струи и отклоняет заслонку 10 на угол, пропорциональный ее расходу. Вторичный прибор 12 показывает значение расхода известкового молока.

Опытный образец расходомсра испытан на Усть-Лабинском сахарном заводе с положительными результатами.

Предмет из обретения

1. Расходомер известкового молока, например, для сахарных заводов, основанный на измерении уровня жидкости, вытекающей из сосуда через щель слива, содержащий камеру с приемником для известкоього молока, образованым не доходящей до дна перегородкой, измерительный отсек, отделенный от камеры калиброванной щелью, и измерительное устройство, о тл и ч а ю шийся тем, что, с целью предотвращения заноса песком и известью и придания большей надежности рабоге расходомера, приемник содержит лабиринтные ребра, камера перед щелью выполнена суженной, снабжена наклонным в сторону щели дном, нижняя кромка щели расположена на уровне дна камеры, а измерительное устройство выполнено в виде качающейся на горизонтальной оси заслонки, отклоняющейся под действием вытекающей из щели струи известкового молока.

2. Ресходомер по п. 1, отличающийся тем, что, с целью предотвращения отложения песка и извести на самом измерительном устройстве и щели со стороны измерительного отсека, в нем смонтировано дуц ирующее приспособление.

Фпг 2
