Реферат



Изобретение относится к сельскому хозяйству и может быть использовано для ввода питательных веществ в древесину растений. Цель изобретения - повышение надежности работы при вводе непосредственно в древесину питательных веществ. Устройство включает корпус 1 с проходным конусом 2 и расширенной хвостовой частью 3. В корпусе 1 выполнены выпускные отверстия 4, покрытые адсорбционным материалом 5. При установке устройства в стволе дерева материал 5 обеспечивает более активную подачу раствора к древесным тканям, предотвращает засорение отверстий. 1 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 4 А О1 G 7 06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

fl0 ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4228595/30-15 (22) 19.02.87 (46) 15.07.89. Бюл. № 26 (7! ) Институт физиологии и биохимии растений АН МССР и Институт геофизики и геологии АН МССР (72) В. С. Снеговой, В. В. Папук и А. О. Гаврилица (53) 631.347.1 (088.8) (56) Патент США ¹ 3968594. кл. 47 — 57.5.

1976.

Заявка Франции ¹ 2367424. кл. А О! 6 7/06, 1978.

Заявка Франции № 2509123, кл. А О! С! 7/06, !981.. SU„„1493161 A 1

2 (54) УСТРОЙСТВО Д.1Я ВВОДА РАСТВОРА В ДРЕВЕСИНУ (57) Изобре1ение относится к сельскому хозяйству и может быть использовано для ввода питательных веществ в древесину растений. Цель изобретения — повышение наде кности работы при вводе непосредственно в древесину питательных веществ.

Устройство включает корпус 1 с проходным конусом 2 и расширенной хвостовой частью

3. В корпусе выполнены выпускные отверстия 4, покрытые адсорбционным материалом 5. При установке устройства в стволе дерева материал 5 обеспечивает более активную подачу раствора к древесным тканям, предотвращает засорение отверстий. ил.

l493I6I (.оставитель В. Губин

Редактор И. Касарда Техред И. Верес Корректор И. Муска

Заказ 3903/3 Тираж 621 Поди исное

ВНИИПИ Государственного комитета ио изобретсниям и открытиям ири ГКНТ (.C(:Р

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина. IOI

Изобретение относится к сельскому хозяйству и может быть использовано для ввода питательных веществ непосредственно в древесину растений.

Цель изобретения — повышение производительности и надежности работы устройства.

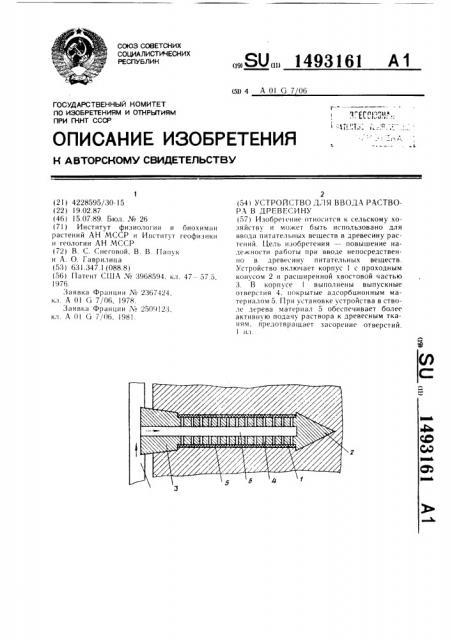

На чертеже изображено устройство для ввода раствора в древесину.

Устройство содержит корпус с проходным конусом 2 и расш1/ренной хво Товой частью 3. В центральной рабочей части корпуса I выполнены выпускные отверстия 4 и расположен адсорбционный материал 5. Корпус имеет внутри канал 6 для подачи раствора. Рабочая часть корпуса ! имеет диаметр меньше диаметра основания конуса 2.

Устройство работает следующим образом.

После забивки его в ствол дерева канал 6 сообщают с источником питательного раствора. Через канал 6 и отверстия 4

5 раствор попадает в адсорбционный материал 5, который после насыщения способствует интенсивной подаче его в древесинч.

Формула иобретения

Устройство для ввода раствора в древесину, включающее корпус с осевым каналом для подачи раствора и выпускными отверстиями на его рабочей части, сообщенными с каналом, расширенной хвостовой частью и проходным конусом, отличающееся тем, что, с целью повышения производительности и надежности работы, рабочая часть корпуса покрыта адсорбционным материалом и имеет диаметр меньше диаметра основания проходного конуса.
