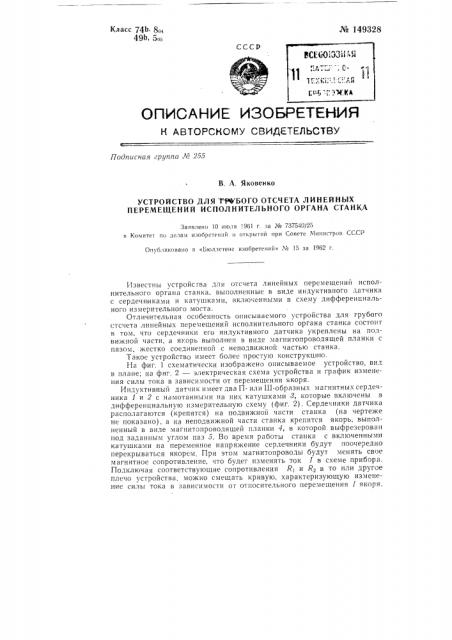

Класс 74b 8„
49b 5оз № 149328 сссо
OllHCAHHE ИЗОВРКТЕНИЯ
И АВТОРСКОМУ С В ИД1=.ТЕЛЬСТВУ
Подписная аруппа Л@ 255
В. А. Яковенко
УСТРОЙСТВО ДЛЯ ТРФгБОГО ОТСЧЕТА ЛИНЕЙНЫХ
ПЕРЕМЕЩЕНИЙ ИСПОЛНИТЕЛЬНОГО ОРГАНА СТАНКА
Заявлено 10 июля 961 r. за № 737540/25 в Комитет но делам изобретений н открытий нри Совете Министров СССР
Опубликовано в «Ьюллетенс изобретений» ¹ 15 за 1962 г.
Известны устройства для отсчета линейных перемещений исполнительного органа станка, выполненные в виде индуктивного датчика с сердечн иками и катушками, вклю енными в схему дифференциального измерительного моста.
Отличительная особенность описываемого устройства для грубого отсчета линейных перемещений исполнительного органа станка состоит в том, что сердечники его индуктивного датчика укреплены на подвижной части, а якорь выполнен в виде магнитопроводящей планки с пазом, жестко соединенной с неподвижной частью станка.
Такое устройство имеет более простую конструкцию.
На фиг. 1 схематически изображено описываемое устройство, вид в плане; на фиг. 2 — электрическая схема устройства и график изменения силы тока в зависимости от перемещения якоря.
Индуктивный датчик имеетдваП-или Ш-образных магнитныхсердечника 1 и 2 с намотанными íà ННх катушками 3, которые включены в дифференциальную измерительную схему (фиг. 2). Сердечники датчика располагаются (крепятся) на подвижнои части станка (на чертеже не показано), а на неподвижной части станка крепится якорь, выполненный в виде магнитопроводящей планки 4, в которой выфрезерован под заданным углом паз 5. Во время работы станка с включенными катушками на переменное напряжение сердечники будут поочередно перекрываться якорем. При этом магнитопроводы будут менять свое магнитное сопротивление, что будет изменять ток I в схеме прибора. подключая соответству1ощие сопротивления R> и R2 в то или другое плечо устройства, можно смещать кривую, характеризующую изменение силы тока в зависимости or относительного перемещения 1 якоря. № 149328
Изменяя тем самым нулевое значение силы тока в зависимости от перемещения подвижных частей станка, можно выдавать заданный сигнал.
Описываемое устройство может найти применение для отсчета линейных перемещений .в механизмах станков и автоматических линиях.
Предмет изобретен ия
Устройство для грубого отсчета линейных перемещений исполнительного органа станка, содержащее индуктивный датчик с П- или
Ш-образными сердечниками и катушками, включенными в схему дифференциального измерительного моста, о т л и ч а ю щ е е с я тем, что, с целью упрощения устройства, сердечники укреплены на подвижной части, а якорь выполнен в виде магнитопроводящей планки с пазом, жестко связанной с неподвижной частью станка.
¹ 149328 — 3— фие 1 Риг 2
