Фильтр для очистки жидкости

Фильтр для очистки жидкости

Иллюстрации

Показать все

Реферат



Изобретение относится к фильтрации жидкости ,в частности, к фильтрам для очистки масла в двигателях внутреннего сгорания. Цель - упрощение конструкции, упрощение эксплуатации, монтажа и демонтажа. Фильтр имеет корпус с входным и выходным отверстиями, по краю корпуса выполнены выступы, край крышки выполнен по профилю в виде скобы с вырезами для прохода выступов корпуса. Уплотнительная прокладка выполнена в виде диска с отогнутыми в сторону корпуса краями переменного сечения, уменьшающегося к кромке. Фильтрующий элемент относительно выходного отверстия корпуса и крышки фиксируется пружиной, установленной между фильтрующим элементом и крышкой. 3 ил.

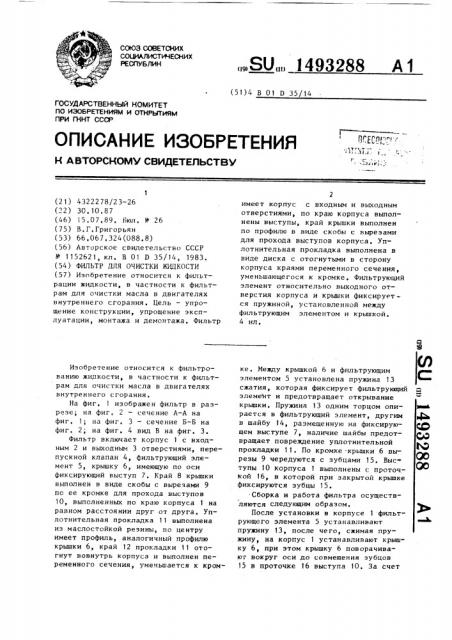

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)4 В О1 D 35/14

Пг гЛ Г,;

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCKOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4322278/23-26 (22) 30,10 ° 87 (46) 15.07.89 ° Ьюл. N 26 (75) В.Г,Григорьян (53) 66.067,324(088.8) (56) Авторское свидетельство СССР

У 1152621, кл. В 01 D 35/14, 1983. (54) ФИЛЬТР ДЛЯ ОЧИСТКИ ЖИДКОСТИ (57) Изобретение относится к фильтрации жидкости, в частности к фильтрам для очистки масла в двигателях внутреннего сгорания. Цель — упро— щение конструкции, упрощение эксплуатации, монтажа и демонтажа ° Фильтр

Изобретение относится к фильтрованию жидкости, в частности к фильтрам для очистки масла в двигателях внутреннего сгорания.

На фиг. 1 изображен фильтр в разрезе; на фиг, 2 — сечение А-А на фиг, 1; на фиг. 3 — сечение Б-Б на фиг. 2; на фиг. 4 вид В на фиг, 3.

Фильтр включает корпус 1 с входным 2 и выходным 3 отверстиями, перепускной клапан 4, фильтрующий элемент 5, крышку 6, имеющую по оси фиксирующий выступ 7, Край 8 крышки выполнен в виде скобы с вырезами 9 по ее кромке для прохода выступов

10, выполненных по краю корпуса 1 на равном расстоянии друг от друга. Уплотнительная прокладка 11 выполнена иэ маслостойкой резины, по центру имеет профиль, аналогичный профилю крышки 6, край 12 прокладки 11 отогнут вовнутрь корпуса и выполнен переменного сечения, уменьшается к кром„„SU„„1493288 A 1 имее т корпус с входным и выходным отверстиями, по краю корпуса выполнены выступы, край крышки выполнен по профилю в виде скобы с вырезами для прохода выступов корпуса. Уплотнительная прокладка выполнена в виде диска с отогнутыми в сторону корпуса краями переменного сечения, уменьшающегося к кромке, Фильтрующий элемент относительно выходного отверстия корпуса и крышки фиксируется пружиной, установленной между фильтрующим элементом и крышкой.

4 ил. ке. Между крышкой 6 и фильтрующим элементом 5 установлена пружина 13 сжатия, которая фиксирует фильтрующий элемент и предотвращает открывание крышки. Пружина 13 одним торцом опирается в фильтрующий элемент, другим в шайбу 14, размещенную на фиксирующем выступе 7, наличие шайбы предотвращает повреждение уплотнительной прокладки 11. По кромке крышки 6 вырезы 9 чередуются с зубцами 15. Выс-. тупы 10 корпуса 1 выполнены с проточкой 16, в которой при закрытой крышке фиксируются зубцы 15.

Сборка и работа фильтра осуществляются следующим образом.

После установки в корпусе 1 фильтрующего элемента 5 устанавливают пружину 13, после чего, сжимая пружину, на корпус 1 устанавливают крышку 6, при этом крышку 6 поворачивают вокруг оси до совмещения зубцов

15 в проточке 16 выступа 10, 3а счет

1493288

11 усилия пружины 13 происходит как бы щелчок. Это говорит о том что крышка закрыта, т.е. сочетание зубца, размещенного в проточке выступа 10„ и наличие пружины 13 образуют замок соединения крышки с корпусом, который прост в изготовлении и эксплуатации.

Очищаемая жидкость поступает через входные отверстия 2 в корпус, проходит фильтрующий элемент 5 и через выходное отверстие 3 поступает потребителю. Край 12 прокладки 11 давлением жидкости прижат к стенке корпуса, что обеспечивает герметичность места соединения корпуса с крышкой, а выполнение края переменного сечения гарантирует герметичность предложенного соединения.

Предложенный фильтр прост в изго- 20 товлении, обеспечивает надежность и герметичность соединения корпуса с крышкой, при замене фильтрующего элемента корпус фильтра не снимается, что обеспечивает упрощения монтажа 25 и демонтажа.

Формула и з о б р е т е н и я

Фильтр для очис: ки жидкости, содержащий корпус с входным и выходным отвер<.тиями, соединенную с корпусом через уплотнительную прокладку крышку с фиксирующим выступом, на котором размещена пружина, прижимающая фильтрующий элемент к выходному отверстию, отличающийся тем, что, с целью упрощения конструкции фильтра, монтажа и демонтажа его, корпус по краю выполнен с выступами, имеющими проточку, а край крышки в сечении имеет форму скобы, по краю которой выполнены зубцы, размещенные в проточке выступов корпуса, при этом уплотнительная прокладка выполнена в виде диска с отогнутым вовнутрь корпуса краем, сечение которого уменьшается к его кромке, а фильтр снабжен опорной шайбой, установленной под пружиной на фиксирующем выступе крышки.

1493288

Ри 2

Составитель А,Евдокимов

Техред М.Дидык Корректор О.Кравцова

Ре да к т ор М. Бандура

Заказ 3916/9 Тираж 600 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. ужгород, ул. Гагарина, 101
