Реферат



Изобретение относится к химической промышленности и может быть использовано в других отраслях промышленности, для очистки жидкостей и газов от механических примесей. Цель - повышение надежности устройства и качества фильтрации. Фильтровальный элемент содержит жесткий перфорированный стержень 1 с послойно намотанным на него фильтровальным материалом 2, который закреплен нитью 3, образующий на каждом его слое ромбовидные ячейки. Фильтровальный материал 2 состоит из волокон, длиной более чем в 2 раза превышающей длину большей диагонали ромбовидной ячейки, ориентированных и уложенных под углом, который уменьшается в каждом последующем слое по направлению от центра к наружной поверхности. Торцы фильтровального материала выполнены с большей плотностью, чем его центральная часть. 1 з.п.ф-лы, 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)4 В 01 D 39/16

П:.,Е .. 1:,, г т"- т.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCKOMY СВИДЕТЕЛЬСТВУ г

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ П-1НТ СССР (21) 4310148/23-26 (22) 30.06.87 (46) 15.07.89. Бюл. М 26 (71) Шосткинский филиал Всесоюзного государственного научно-исследовательского и проектного института химико-фотографической промышленности (72) В.М.Швецов, Ю.А.Буреев, Б.П.Солдатенок, В,М.Овсяник и А.Т.Фалько (53) 66.067,362(088.8) (56) Авторское свидетельство СССР

11- 971434, кл. В 01 D 39/16, 1982.

Патент ClllA 11 4048075, кл. В 01 D 27/60, 1977. (54) ФИЛЬТРОВАЛЬНЬ1И ЭЛЕМЕНТ (57) Изобретение относится к химической промышленности и может быть использовано в других отраслях для

„„SU„„1493292 А 1 очистки жидкостей и газов от механических примесей, Цель — повышение надежности устройства и качества фильтрации. Фильтровальный элемент содержит жесткий перфорированный стержень 1 с послойно намотанным на него фильтровальным материалом 2, который закреплен нитью 3, образующей на каждом его слое ромбовидные ячейки,Фильтровальный материал 2 состоит из волокон длиной, более чем в

2 раза превышающей длину большей диагонали ромбовидной ячейки, ориентированных и уложенных под углом, который уменьшается в каждом последующем слое по направлению от центра к наружной поверхности. Торцы фильтровального материала выполнены с большей плотностью, чем его центральная часть. 1 з.п. ф-лы, 3 ил.

1493292. Изобретение может быть испольэоваио в химической, а также в других областях промышленности для очистки жидкостей и газов от механических примесей.

Цель изобретения — повышение надежности устройства и качества фильтрации.

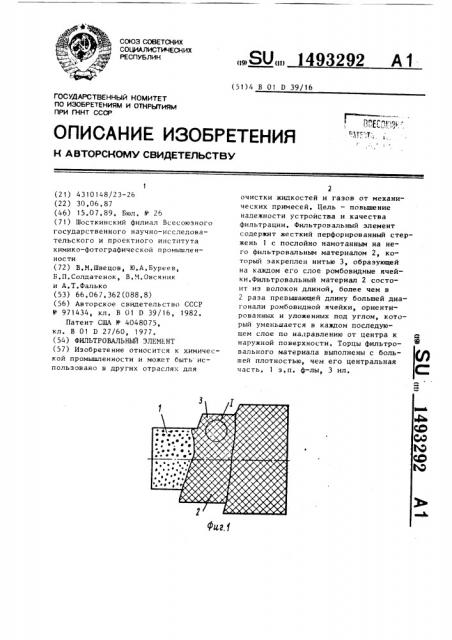

На фиг. 1 изображен фильтровальный элемент на фиг. 2 — то же, вид сбоку, на фиг. 3 - узел I на фиг. 1.

Фильтровальный элемент содержит жесткий перфорированный, стержень 1 с послойно намотанным на него фильт- !5 ровальным.материалом 2, каждый слой которого закреплен нитью 3, образующей ромбовидные ячейки. Волокна 4 фильтровального материала 2 ориентированы и уложены под углом И, умень- 20 шающимся от центра к наружной поверхности в каждом последующем слое относительно предыдущего, намотанно— го на перфорированный стержень 1.

При постоянном расстоянии а между 25 волокнами 4 и уменьшении угла о(размер 6 увеличивается, т.е, увеличивается размер пор, а следовательно, и плотность каждого последующего слоя меньше плотности предыдущего в направлении от центра к наружной поверхности, Длина волокна 4 фильтровального материала 2 более чем в 2 раза превышает длину большей диагонали ромбовидной ячейки, образованной нитью 3, что гарантирует защемление волокна 4 фильтровального материала

2 не менее чем в двух точках. Для исключения возможности прохождения

Фильтруемои среды с торцов фильтрэле — 40 мента по последним намотано значительно больше фильтровального материала, чем по всей его длине ° Толщина каждого слоя относительно следующего уменьшается от центра к периферии, Устройство работает следующим образом.

Очищаемая среда проходит от наружной поверхности к внутренней, т.е. от слоя с большими порами меньшей толщины и плотности к слою с меньшими порами большей толщины и плотности ° Более крупные частицы задерживаются в наружных слоях и накапливаются как внутри, так и на его поверхности за счет того, что слои разделены нитью, намотанной крест-накрест с образованием ромбовидных ячеек. Частицы меньших размеров задерживаются в последующих слоях.

Положительный эффект от использования изобретения заключается в повышении надежности работы устройства, качества фильтрации за счет селективного эадерживания частиц и предотвращения возможности попадания волокон в фильтрат, Формула изобретения

1. Фильтровальный элемент, содержащий жесткий перфорированный стержень с волокнистым фильтровальным материалом, послойно намотанным на

его поверхности и нити, скрепляющие слои фильтровального материала и образующие на его поверхности ромбовидные ячейки, о т л и ч а ю щ и йс я тем, что, с целью повышения надежности элемента и качества фильтрации, волокна фильтровального материала каждого последующего слоя ориентированы и уложены относительно предыдущего под углом, уменьшающимся к наружной поверхности, при этом длина их более чем в два раза больше длины большей диагонали ромбовидной ячейки нити, а торцы фильтровального материала выполнены с большей плотностью его средней части.

2. Элемент по п. 1, о т л и ч аю шийся тем, что толщина каждого последующего слоя меньше предыдущего от центра к периферии.

14932 92

Фиг,2
