Реферат



Изобретение относится к оборудованию общего назначения для химических и микробиологических лабораторий и позволяет упростить конструкцию и повысить удобство эксплуатации. Держатель колб состоит из платформы и укрепленных на ней при помощи шарниров прижимных пружинных проволочных попарно перекрещивающихся полуколец. 2 ил.

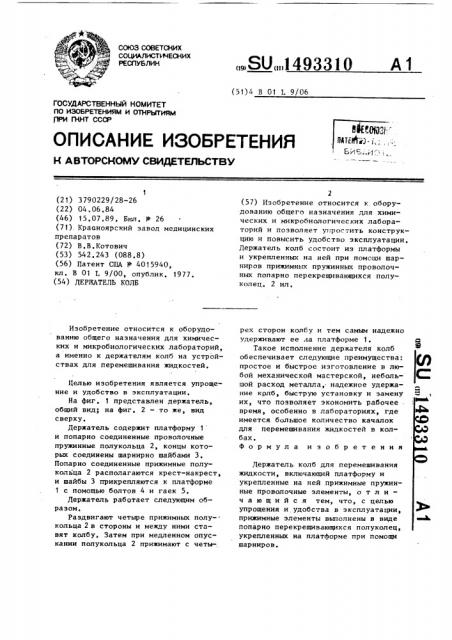

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1 493310

Al (51)4 В 01 L 9/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

flPH ПЛАНТ СССР (21) 3790229/28-26 (22) 04,06.84 (46) 15.07.89. Бкит, Р 26 (71). Красноярский завод медицинских препаратов (72) В.В.Котович (53) 542.243 (088.8) (56) Патент США 1в 4015940, кл ° В 01 L 9/00, опублик. 1977 ° (54) ДЕР1КАТЕЛЬ КОЛБ

Изобретение относится к оборудованию общего назначения для химических и микробиологических лабораторий, а именно к держателям колб иа устройствах для перемешивания жидкостей.

Целью изобретения является упрощение и удобство в эксплуатации.

На фиг, 1 представлен держатель, общий вид; на фиг. 2 — то же, вид сверху.

Держатель содержит платформу 1 и попарно соединенные проволочные пружинные полукольца 2, концы которых соединены шарнирно шайбами 3.

Попарно соединенные прижимные полукольца 2 располагаются крест-накрест, и шайбы 3 прикрепляются к платформе

1 с помощью болтов 4 и гаек 5.

Держатель работает следующим образом.

Раздвигают четыре прижимных полукольца 2 в стороны и между ними ставят колбу. Затеи при медленном опускании полукольца 2 прижимают с четы2 (57) Изобретение относится к, оборудованию общего назначения для химических и микробиологических лабораторий и позволяет упростить конструкцию и повысить удобство эксплуатации.

Держатель колб состоит из платформы и укрепленных на ней при помощи шарниров прижимных пружинных проволочных попарно перекрещивающихся полуколец. 2 ил. рех сторон колбу и тем самым надежно удерживают ее на платформе 1.

Такое исполнение держателя колб обеспечивает следующие преимущества: простое и быстрое изготовление в любой механической мастерской, небольшой расход металла, надежное удержание колб, быструю установку и замену их, что позволяет экономить рабочее время, особенно в лабораториях, где имеется большое количество качалок для перемешивания жидкостей в колбах.

Формула изобретения

Держатель колб для перемешивания жидкости, включающий платформу и укрепленные на ней прижимные пружинные проволочные элементы, о т л и— ч а ю шийся тем, что, с целью упрощения и удобства в эксплуатации, прижимные элементы выполнены в виде попарно перекрещивающихся полуколец, укрепленных на платформе при помощи шарниров.

Составитель А.Домбровская

Редактор Л.Веселовская Техред N.Äèäûê Корректор Э.Лончакова

Заказ 3918/10 Тира к 486 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Иосква, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул. Гагарина, 101
