Устройство для обработки пористого растительного сырья жидкими препаратами

Устройство для обработки пористого растительного сырья жидкими препаратами

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскому хозяйству ,в частности, к машинам для производства кормов. Цель изобретения - повышение равномерности внесения препарата. Устройство для обработки пористого растительного сырья жидкими препаратами включает двуплечий рычаг 14, плечо 13 которого шарнирно соединено со штоком 6. Последний размещен в трубе 4 инъектора 1. Плечо 15 соединено с гидроцилиндром 16, который, поворачивая рычаг 14, внедряет инъектор 1 в сырье. При внедрении шток 6 застопорен фиксатором 17 относительно трубы 4 в положении, при котором шарнирно соединенные со штоком зубья расположены внутри трубы 4. После внедрения инъектора 1 толкатель 25 перемещает пластину фиксатора 17, освобождая шток 6, который входит в трубу 4, выдвигая зубья 7 наружу. При выдвижении инъектора из сырья зубья 7 рыхлят его и препарат, выходящий из отверстий наконечника 5, более глубоко проникает в сырье, равномерно его обрабатывая. 2 з.п.ф-лы, 6 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (51) 4 А 23 К 3/03

ОПИСАНИЕ ИЭОБРЕТЕНИ

К А ВТОРИЧНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4334260/30-15 (22) 29.10.87 (46) 15.07.89. Бюл. Ф 26 (71) Всероссийский научно-исследова.тельский и проектно-технологический институт химизации сельского хозяйства и Харьковский институт механизации и электрификации сельского хозяйства (72) Е.К,Отто, В.Н.Почернин, И,Г.Бойко и А.П.Гусак (53) 631.563.8(088.8) (56) Авторское свидетельство СССР

11 888914, кл. А 23 К 3/03, 1981. (54) УСТРОЙСТВО ДЛЯ ОБРАБОТКИ ПОРИСТОГО РАСТИТЕЛЬНОГО СЬРЬЯ ЖИДКИИИ ПРЕПАРАТАИИ (57) Изобретение относится к сельскому хозяйству, в частности к машинам для производства кормов. Цель изобретения — повышение равномерности внесения препарата. Устройство для

„„Я0„„1493406 А 1

2 обработки пористого растительного сырья жидкими препаратами включает двуплечий рычаг 14, плечо 13 которого шарнирно соединено со штоком 6.

Последний размещен в трубе 4 инъектора 1. Плечо 15 соединено с гидроци" линдром 16, который, поворачивая рычаг 14, внедряет инъектор 1 в сырье.

При внедрении шток 6 застопорен фиксатором 17 относительно трубы 4 в положении, при котором шарнирно соединенные со штоком зубья расположены внутри трубы 4. После внедрения инъектора 1 толкатель 25 перемещает пластину фиксатора 17, освобождая шток 6, который входит в трубу 4, выдвигая зубья 7 наружу. При выдвижении инъектора из сырья зубья 7 рыхлят его и препарат, выходящий из отверстий наконечника 5, более глу:боко гроникает в сырье, равномерно его обрабатывая, 2 з.п. ф-лы, 6 ил, 93406

14

Изобретение относится к сельскому хозяйству, в частности к машинам для производства кормов о

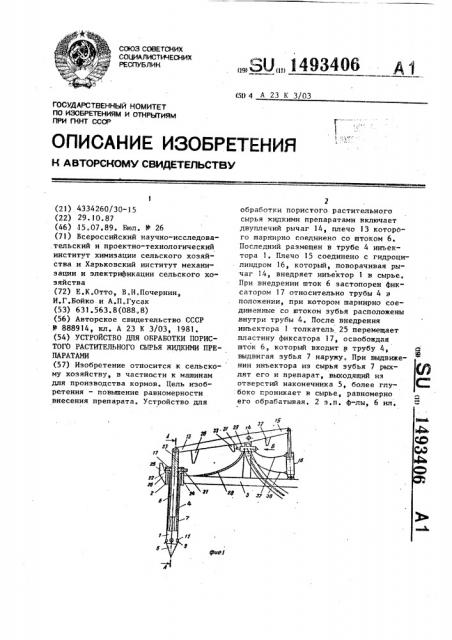

Цель изобретения — повышение равномерчости внесения препарата, На фиг. 1 схематически представлено предлагаемое устройство для обработки пористого растительного сырья жидкими препаратами, общий вид; на фиг. 2 — разрез А-А на фиг. 1; на фиг. 3 — вид Б на фиг. 1; на фиг. 4 — разрез В-В на фиг. 3; на фиг. 5 — разрез Г-Г на фиг. 3; на фиг. 6 — процесс внесения препарата в растительное сырье устройством.

Устройство содержит инъектор 1, установленный в направляющей 2 на раме 3 и выполненный в виде трубы

4 с перфорированным наконечником 5.

В трубе 4 размещен. шток 6 и зубья i верхние концы 8 которых шарнирно соединены с концами штока 6,, обращенным к перфорированному наконечнику 5, а нижние концы 9 размещены в конических отверстиях 10 сферических шарниров 11, установленных в отверстиях 12, выполненных в трубе 4 над наконечником 5. Шток 6 шарнирно соединен с плечом 13 двуплечего рыча-, га 14, установленного на раме 3. К второму плечу 15 рычага l4 присоединен гидроцилиндр 16. На трубе 4 установлен фиксатор 17 в виде пластины

l8 с пружинами 19 и поворотными .элементами 20. Пластина 18 имеет овальное отверстие и выступы 21 и 22 для стопорения штока 6, имеющего расположенные по его высоте две поперечные канавки 23 и 24., На направляющей

2 и плече 13 установлены с возможностью взаимодействия с пластиной 18

ToJIKRTp H 25 H 26, Полость перфорированного наконечника 5 сообщена через канал 27 и трубопровод 28 с золотниковым распределителем 29. Полости гидроцилиндра 16 сообщены с гидросистемой через золотниковый распределитель 29, Последний установлен на раме 3 и включает в себя корпус

30 H pçóõïîçèöèoííûé золотник 31.

На рычаге 14 установлены с возможно" стью взаимодействия с золотником 31 правый 32 и левый 33 упоры. Золотник 31 имеет напорный 34 и сливной

35 каналы, а также канал 36 для жидкого препарата, Гидроцилиндр 16 сообщен с гидросистемой трубопроводами

37 и 38, распределителем 29, напорным 39 и сливным 40 трубопроводами, Устройство работает следующим

5 образог)„

В исходном положении шток 6 занимает крайнее верхнее положение относительно трубы 4, а инъектор 1 занимает верхнее положение относитель10 но направляющей 2. Зубья 7 находятся внутри трубы 4 и нижние концы 9 их размещены в конических отверстиях

10 шарниров 11. Выступ 21 находится в нижней канавке 24 штока 6 и удер15 живает его в этом положении. Напорный канал 34 сообщает трубопровод

38 с напорным трубопроводом 39, а сливной канал 35 сообщает трубопровод 37 со сливным трубопроводом 40.

20 Для введения инъектора 1 в слой растительного сырья по напорному трубопроводу 39, напорному каналу 34 и трубопроводу 38 в подпоршневую полость гидроцилиндра 16 подается

25 рабочая жидкость гидросистемы. Гидроцилиндр 16 поворачивает рычаг 14 и инъектор 1 внедряется в растительное сырье. При этом шток 6 удерживается от перемещения в трубе 4 фикса30 тором 17. Когда инъектор полностью внедряется в сырье, толкатель 25, воздействуя на пластину 18, перемещает ее„ Выступ 22 упирается в шток

6, а вьк туп 2l выходит из канавки 24.

Шток 6 начинает перемещаться в трубе 4 в сторону перфорированного нако" нечника 5, при этом зубья 7 выходят из отверстий 10 и внедряются в сырье.

В момент полного выхода зубьев 7 из

40 трубы 4 выступ 22 пластины 18 входит в канавку 23 штока 6, фиксируя его положение относительно трубы 4.

В этот же момент левый упор 33 воздействует на золотник 31, передвигая его в правое положение. Напорный канал 34 сообщает трубопровод 37 с напорным трубопроводом 39. Сливной канал 35 сообщает трубопровод 38 со сливным трубопроводом 40, а канал

36 сообщает трубопровод 28 с источником жидкого препарата. Рабочая жидкость гидросистемы поступает по напорному трубопроводу 39, напорному каналу 34 и трубопроводу 37 в над-, 55 поршневую полость гидроцилиндра 16.

При этом рабочая жидкость из подноршневой полости вытесняется в гидросистему через трубопровод 38, сливной канал 35 и сливной трубопровод

5 1493406 фее Z

40. Гидроцилиндр 16 поворачивает рычаг 14 в обратном направлении.

Инъектор,1 начинает перемещаться, выходя из сырья, Зубья 7 рыхлят растительное сырье, а жидкий препарат обрабатывает его выходя из отверстий перфорированного наконечника 5, В момент полного выхода инъектора

1 иэ слоя растительного материала толкатель 26, воздействуя на пластину 18, перемещает ее в левое положение. Выступ 22 выходит из канавки

23, а выступ 21 упирается в шток 6 °

Последний начинает перемещаться, выходя иэ трубы 4. Зубья 7 втягиваются в трубу 4. Выступ 21, скользя по штоку 6, входит в канавку 24 и фиксирует шток 6 относительно трубы 4. Одновременно с фиксацией штока правый упор 32 воздействует на золотник 31, перемещая его в левое положение, после чего рабочий процесс повторяется.

Формула и з обретения

1. Устройство для обработки пористого растительного сырья жидкими препаратами, включающее двуплечий рычаг, одно из плеч которого соединено с имеющим вид трубы с перфорированным наконечником инъектором, установленным в направляющей, а второе . плечо соединено с гидроцилиндром, и сообщенный с емкостью для жидкого препарата выключатель пода=.и п.м-::эрата в виде .эолотникового к 1ап на„ о т л и ч а ю щ е е с я тем,. что, с целью повышения равнсмерности

5 внесения препарата, оно снабжено рыхлителем сырья, выполненным в в»де шарнирно соединенного с двуплечим рычагом, расположенного внутри трубы

10 с шарнирно закрепленными на обращенном к перфорированному наконечнику конце штока зубьями и размещенным на трубе фиксатором положений штока, причем инъектор выполнен с расположенными в нижней части трубы перед перфорированным наконечником отверстиями, в которых размещены концы зубьев.

2. Устройство по п ° 1, 0 T JI H ч а ю щ е е с я тем, что оно снабжено установленными в отверстиях трубы инъектора сферическнми шарнирами с конусообразными отверстиями, в которых размещены концы зубьев.

25 3. Устройство по п, 1, о т л и— ч а ю m е е с я тем, что фиксатор положений штока выполнен в виде расположенной в перпендикулярной к штоку плоскости подпружиненной пласЗО тины с овальным отверстием и расположенных на направляющей и двуплечем рычаге толкателей, установленных с воэможностью взаимодействия с пластиной, при этом шток выполнен с двумя

35 расположенными по высоте штока по" перечными канавками.

1493406

i -r ив эв вв

2-1б

Фиг. б
