Датчик давления

Датчик давления

Иллюстрации

Показать все

Реферат



Изобретение относится к измерительной технике и предназначено для измерения переменных давлений в жидких и газообразных средах с высокой точностью. Воздействие давления исследуемой среды на выпуклую мембрану 2, выполненную за одно целое с корпусом 1, передается через цилиндрический силопередающий элемент 3 (подушку) и токосъемы 5 на пьезоэлектрические диски 4, вследствие чего на них появляются электрические заряды, величина которых зависит от величины давления. Изоляционная втулка 6 предотвращает соприкосновение токосъемов 5 и пьезоэлектрических дисков 4 с корпусом 1. Кольцо 7 служит для лучшего поджатия элементов датчика винтом 8. Выполнение торца подушки 3, обращенного к мембране 2, в виде части сферы обеспечивает ее плотное прилегание к мембране 2 в области центра без зазора независимо от величины поджатия и величины измеряемого давления, что обеспечивает наилучшие условия передачи усилия от мембраны 2 на диски 4 без дополнительных погрешностей, вызванных неплотностью указанного прилегания. 1 ил.

союз соеетских

РЕСПУ БЛИН (50 4 G Ol L 9/08 23/1О

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ по изОБРетениям и ОтнРытиям

ПРИ Гкнт СССР (21) 4319097/24-10 (22) 06.07.87 (46) 15,07,89. Вюл. }} 26 (72) Ю.П.Пустовит (53) 531,787(088.8) (56) Пьезоэлектрический датчик

ЛХ-606. OCT 92-0676, 1971.

Авторское свидетельство СССР

Ф 282711, кл. G Ol L 9/08, 1967. (54) ДАТЧИК ДАВЛЕНИЯ (57) Изобретение относится к измери— тельной технике и предназначено для измерения переменных давлений в жидких и газообразных средах с высокой точностью. Воздействие давления исследуемой среды на выпуклую мембрану 2, выполненную за одно целое с корпусом 1, передается через цилиндрический силопередающий элемент 3 (подушку) и токосъемы 5 на пьезоэлек„.SU„„149 1 А1

2 трические диски 4, вследствие чего на них появляются электрические заряды, величина которых зависит от величины давления, Изоляционная втулка 6 предотвращает соприкосновение токосъемов 5 и пьезоэлектрических, дисков 4 с корпусом 1. Кольцо 7 служит для лучшего поджатия элементов датчика винтом 8. Выполнение торца подушки 3, обращенного к мембране 2, в виде части сферы обеспечивает ее плотное прилегание к мембране 2 в области центра без зазора независимо от величины поджатия и величины измеряемого давления, что обеспечивает наилучшие условия передачи усилия от мембраны 2 на диски 4 без дополнительных погрешностей, вызванных неплотностью указанного прилегания.

1 ил.

1493891

Формула и з о б р е т е н и я

Составитель М.Жуков

Техред М. 1идык Корректор А. Козориз

Редактор М.Бандура

Заказ 4094/39 Тираж 789 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГЕНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат Патент", г.ужгород, ул. Гагарина,1.)1

Изобретение относится к измерительной технике и предназначено для измерения переменных давлений в жидких и газообразных средах.

Целью изобретения является повышение точности.

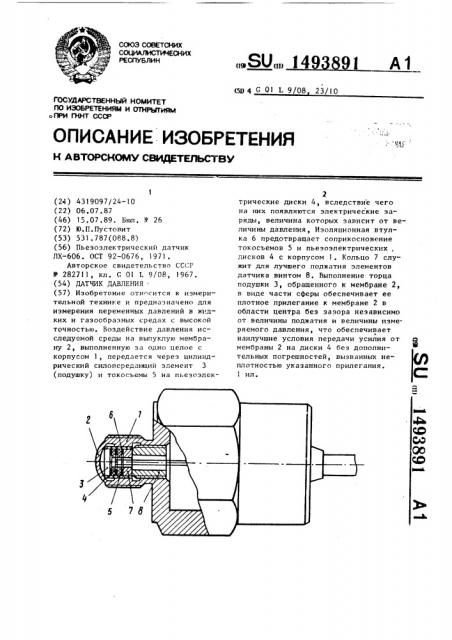

На чертеже изображен датчик, общий вид, разрез.

Датчик состоит иэ корпуса I с мембраной 2, в котором размещены цилиндрический силопередающий элемент 3 (подушка), контактирующая с мембраной, и прижатые к другой стороне подушки 3 пьезоэлектрические диски 4 с установленными между ними токосъемами 5, втулка 6, изолирующая их от корпуса 1 кольцо 7 и винт 8. Подушка 3 изготавливается иэ теплоизолирующего материала, например керамики или кварцевого стекла.

Торец подушки, контактирующий с мембраной, выполнен выпуклым в виде части сферы радиусом R, величина которого находится в пределах

6r < R I0r, где r — радиус дисков.

Корпус снабжен резьбой, благодаря чему датчик можно присоединить к объекту.

Датчик работает следующим образом, Воздействие исследуемой среды на мембрану 2 передается через и- душку 3 и токосъемы 5 на пьезоэлектрические диски 4, вследствие чего на них появляются электрические заряды, величина которых зависит от величины давления. Изоляционная втулка 6 предотвращает соприкосновение токосъемов 5 и пьезодисков 4 с корпусом I. Кольцо 7 служит дпя лучшего поджима элементов датчика винтом 8.

1р Выполнение торца подушки 3 в виде

Р части сферы обеспечивает ее плотное прилегание к мембране 2 в области центра без зазора независимо от величины поджатия пьезоэлектрических

15 дисков 4 и величины измеряемого давления, что обеспечивает наилучшие условия передачи усилия от мембраны 2 на диски 4 без дополнительных погрешностей, вызванных неплотностью ука20 занного прилегания.

Датчик давления, содержащий корпус с размещенными в нем мембраной и пьезоэлектрическими дисками, между которыми установлен силопередаюший цилиндрический элемент, о т л и ч а ю шийся тем, что, с целью повышения точности, в нем мембрана имеет выпуклую форму, а торец силопередающего элемента, обращенный к мембране, выполнен в виде части сферы.
