Устройство для поверки пьезоэлектрических датчиков давления

Устройство для поверки пьезоэлектрических датчиков давления

Иллюстрации

Показать все

Реферат



Изобретение относится к приборостроению в частности к устройствам для поверки пьезоэлектрических датчиков давления, и позволяет расширить эксплуатационные возможности устройства. Устройство содержит регистрирующий прибор 1 с высокоомным входом, к которому подключается поверяемый пьезоэлектрический датчик 2 давления, закрепленный в стойке 3, которая закреплена на основании 4, установленном на амортизаторе 5. Кронштейн 6, закрепленный на основании 4, предназначен для установки регулируемого опорного винта 7 с микрометрической подачей. Между опорным винтом 7 и хвостовиком 8 упругого элемента 9 электромеханического генератора колебаний механизма нагружения установлен пьезоэлектрический преобразователь 16. В состав электромеханического генератора колебаний входят возбудитель 10 и адаптер 11, включенные совместно с механическим резонатором 12 в автогенераторный режим по известной схеме, кроме того адаптер 11 соединен с регистрирующими приборами 13 и 14. Свободный хвостовик 15 упругого элемента 9 с помощью опорного винта 7 поджимается к чувствительному элементу поверяемого датчика 2. Внешний генератор 17 колебаний соединен с пьезоэлектрическим преобразователем 16. При включении генератора 17 возникают механические колебания пьезоэлектрического преобразователя 16, которые воздействуют на чувствительный элемент поверяемого датчика 2 через хвостовики 8 и 15 и упругий элемент 9 электромеханического генератора. В результате на выходе поверяемого датчика 2 появляется сигнал, который регистрируется прибором. При одновременном включении генератора 17 и электромеханического генератора возникают механические колебания сложной формы, например модулированные по частоте, которые воздействуют на чувствительный элемент поверяемого датчика 2. Параметры механических колебаний можно дистанционно регулировать в довольно широких пределах, управляя пьезоэлектрическим преобразователем 16 с помощью генератора 17. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОЛИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

I (61) 1420412 (21) 4319406/24-10 (22) 22.10.87 (46) 15.07.89. Бюл. И 26 (72) А.И.Александров и В.Г.Терехов (53) 531.787 (088.8)

° (56) АвтЬрское свидетельство СССР

В !420412, кл. G 01 L 27/00, 1986. (54) УСТРОЙСТВО ДЛЯ ПОВЕРКИ ПЬЕЗОЭЛЕКТРИЧЕСКИХ ДАТЧИКОВ ДАВЛЕНИЯ (57) Изобретение относится к приборостроению, в частности к устройствам для поверки пьезоэлектрических датчиков давления, и позволяет расширить эксплуатационные возможности устройства. Устройство содержит регистрирующий прибор 1 с высокоомным входом, к которому подключается поверяемый пьезоэлектрический датчик 2.,SU„„1493899 A 2

150 4 С О1 L 27 00

2 давления, закрепленный в стойке 3, которая закреплена на основании 4, установленном на амортизаторе 5.

Кронштейн 6, закрепленный на основании 4, предназначен для установки регулируемого опорного винта 7. с микрометрической подачей. Г ежду опорным винтом 7 и хвостовиком 8 упругого элемента 9 электромеханического генератора колебаний механизма нагружения установлен пьезоэлектрический преобразователь 16. В состав электромеханического генератора колебаний входят возбудитель 10 и адаптер 11, включенные совместно с механическим резонатором 12 в автогенеа раторный режим по известной схеме, кроме того, адаптер 11 соединен с регистрирующими приборами 13 и 14. Сво1493899 бодный хвостовик 15 упругого элемента 9 с помощью опорного винта 7 поджимается к чувствительному элементу поверяемого датчика 2. Внешний генератор 17 колебаний соединен с пьезоэлектрическим преобразователем 16.

При включении генератора 17 возника- ют механические колебания пьезоэлектрического преобразователя 16, которые во действуют на чувствительный элемент поверяемого датчика 2 через хвостовики 8 и 15 и упругий элемент

9 электромеханического генератора.

В результате на выходе поверяемого

Изабретение относится к приборостроению, в частности к устройствам для поверки пьезоэлектрических датчиков давления, и является усовершенствованием устройства по авт. 25 св. 11 1420412.

Цель изобретения — расширение эксплуатационных возможностей устройства.

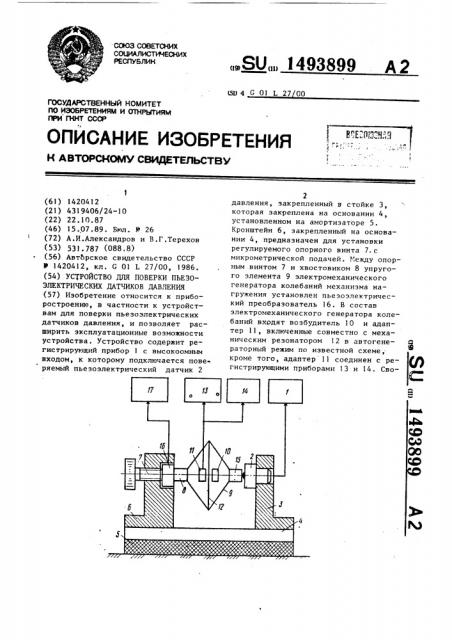

На чертеже изображено устройство 30 для поверки пьезоэлектрических датчиков давления.

Устройство состоит иэ регистрирующего прибора 1 с высокоомным входом, к которому подключается поверяемый, 35 пьезоэлектрический датчик 2 давления, закрепленный в стойке 3, которая закреплена на основании 4, установленном на поролоновом амортизаторе 5.

Кронштейн 6, установленный на оганова-о40 нии 4, предназначен для установки регулируемого опорного винта 7 с микрометричеФкой подачей. Между регулируемым опорным винтом 7 и хвостовиком 8 упругого элемента 9 электро- 45 механического генератора колебаний механизма нагружения установлен пьезоэлектрический преобразователь 16, *редставляющий из себя пьезоэлемент, работающий в режиме обратного пьезо эффекта, и жестко связан с ними. В состав электромеханического генератора колебаний входят два электромагнита: возбудитель 10 -и адаптер 11, включенные совместно с механическим резонатором 12 в автогенераторный режим работы по известной схеме, Кроме того, адаптер 11 соединен с регистрирующими приборами 13,14. Сводатчика 2 появляется сигнал, который регистрируется прибором. При одновременном включении генератора 17 и электромеханического генератора возс никают механические колебания сложной формы, например модулированные по частоте, которые воздействуют на чувствительный элемент поверяемого датчика 2. Параметры механическйх колебаний можно дистанционно регулировать в довольно широких пределах, управляя пьезоэлектрическим преобразователем 16 с помощью генератора 17. 1 ил. бодный хвостовик 15 упругого элемента с помощью опорного винта 7 поджимается к чувствительному элементу поверяемого датчика 2. Внешний генератор 17 электрических колебаний соединен с пьезоэлектрическим преобразователем 16.

Устройство для поверки пьезоэлектрических датчиков давления работает следующим образом.

При подключении генератора 17 электрических колебаний к пьезоэлектрическому преобразователю 16, установленному между регулируемым опорным винтом 7 и хвостовиком 8 упругого элемента 9 и жестко зажатому между ними, пьезоэлектрический преобразователь 16 возбуждается задан— ным постоянным или переменным электрическим сигналом нужной формы и его механические колебания через хвостовики 8,15 упругого элемента 9 передаются чувствигельному элементу поверяемого пьезодатчика 2. В результате на выходе пьезодатчика 2 появляется сигнал, который регистрируется прибором 1.

При одновременном включении внешнего генератора 17 электрических колебаний, подающего электрический сигнал на пьезоэлектрический преобразователь 16, и электромеханического генератора колебаний механизма нагружения возникают механические колебания упругого элемента 9 сложной формы, например. модулированные по частоте, которые через хвостовик

15 воздействуют на чувствительный элемент поверяемого пьезодатчика 2.

149389

Формула изобре тения

2р Устройство для поверки пьезоэлектрических датчиков давления по авт. св. У 1420412, о т л и ч а ю щ е е с я тем, что, с целью расширения эксплуатационных возможностей, в него

25 введены управляющий пьезоэлектрический преобразователь и генератор электрических колебаний, соединенные друг с другом, при этом управляющий пьезоэлектрический преобразователь

Зр закреплен между регулируемым опорным винтом и хвостовиком упругого эле-. мента. Наличие управляющего пьезоэлектрического преобразователя, включаю- щее в себя внешний генератор электрических колебаний и собственно сам пьезоэлектрический преобразователь, Составитель Н.Матрохина

Редактор М.Бандура Техред Л.Сердюкова Корректор И.Муска

Заказ 4095/40 Тираж 789 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб. ° д. 4/5

Производственно-издательский комбинат "Патент", r.ужгород, ул. Гагарина, 101

Параметры механических колебаний можно дистанционно регулировать в довольно широких пределах," управляя пьезоэлектрическим преобразователем

16 с помощью внешнего генератора 17

5 электрических колебаний. Регулируемый опорный винт 7 с микрометрической подачей обеспечивает помимо крепления предварительную настройку пье- 1р зоэлектрического преобразователя 16 и электрического генератора колебаний, создавая заданное усилие под— жатия, обеспечивающее наиболее оптимальные условия работы механизма нагружения. Сигналы, снимаемые с адаптера ll, регистрируются приборами 13, l4, обеспечивая с высокой точностью контроль параметров механических ко-: лебаний, воздействующих на чувствительный элемент поверяемого пьезодатчика 2. Прибор 1 регистрирует сигналы с выхода испытуемого пьезодатчика 2, по величине которых судят о его работоспособности и чувствительности.

6 расширяет эксплуатационные воэможности механизма нагружения и всего устройства в целом, так как позволяет проводить поверку пьезодатчиков давления при имитации различных режь ° мов их работы, например при воздействии модулированных колебаний сложной формы, обеспечивает дистанционные задания и контроль параметров механических колебаний, действующих при этом на поверяемый пьезодатчик, и дает возможность осуществлять более объективную поверку пьезодатчиков давления в условиях, моделирующих различные режимы эксплуатации.
