Класс 21а4 4

М 149468

СССР

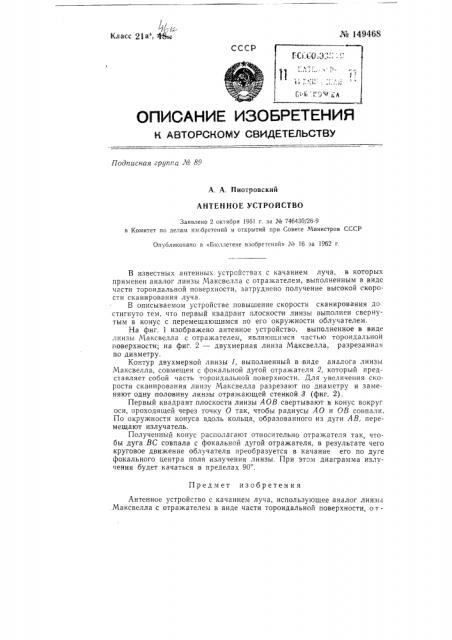

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа Лгв 89

А. А. Пиотровский

АНТЕННОЕ УСТРОЙСТВО

Заявлено 2 октября 1961 r. за № 746430/26-9 в Комитет по делам изсбретений и открытий при Совете Министров СССР

Опубликогано в «Б|оллетене изобретений» № 16 за 1962 г.

В известных антенных устройствах с качанием луча, в которых применен аналог линзы Максвелла с отражателем, выполненным в виде части тороидальной поверхности, затруднено получение высокой скорости сканирования луча.

В описываемом устройстве повышение скорости сканирования до стигнуто тем, что первый квадрант плоскост1и линзы выполнен свернутым в конус с перемещающимся по его окружности облучателем.

На фиг, 1 изображено антенное устройство, выполненное в виде линзы Максвелла с отражателем, являющимся частью тороидальной говерхности; на фиг. 2 — двухмерная линза Максвелла, разрезанная по диаметру.

Контур двухмерной линзы 1, выполненный в виде аналога линзы

Максвелла, совмещен с фокальной дугой отражателя 2, который представляет собой часть тороидальной поверхности. Для увеличения скорости сканирования линзу Максвелла разрезают по диаметру и заменяют одну половину линзы отражающей стенкой 8 (фиг. 2).

Первый квадрант плоскости линзы АОВ свертывают в конус вокруг оси, проходящей через точку О так, чтобы радиусы АО и ОВ совпали.

По окружности конуса вдоль кольца, образованного из дуги АВ, перемещают излучатель.

Полученный конус располагают относительно отражателя так, чтобы дуга ВС совпала с фокальной дугой отражателя, в результате чего круговое движение облучателя преобразуется в качание его по ду -е фокального центра поля излучения линзы, При этом диаграмма излучения будет качаться в пределах 90 .

Предмет изобретения

Антенное устройство с качанием луча, использующее аналог линзы .Максвелла с отражателем в виде части тороидальной поверхности, от№ 149468 л и ч а ю щ е е с я тем, что, с целью увеличения скорости сканирования, первый квадрант плоскости линзы выполнен свернутым в конус с перемещающимся по его окружности облучателем, круговое движение которого преобразовано в качание по дуге фокального центра поля излучения линзы.

Фие. 1
