№ 149469
Класс 21а4, 44а
21а, 7аз
СССР

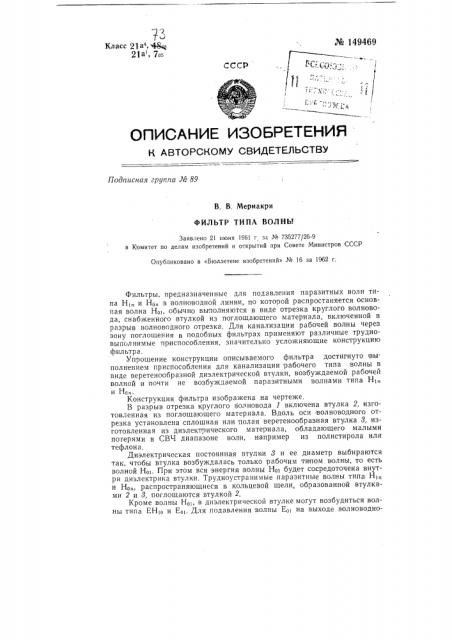

ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Подписная группа № 89
В. В. Мериакри
ФИЛЪТР ТИПА ВОЛНЪ1
Заявлено 21 июня 1961 г за № 735277/26-9 в Комитет по делам изобретений и открытий при Совете Министров СССР
Опубликовано в «Бюллетене изобретений» № 16 за 1962 г.
Фильтры, предназначенные для подавления паразитных волн типа Н1 и Но, в волноводной линии, по которой распростаняется основная волна На, обычно выполняются в виде отрезка круглого волновода, снабженного втулкой из поглощающего материала, включенной в разрыв волноводного отрезка, Для канализации рабочей волны через зону поглощения в подобных фильтрах применяют различные трудновыполнимые приспособления, значительно усложняющие конструкцию фильтра.
Упрощение конструкции описываемого фильтра достигнуто выполнением приспособления для канализации рабочего типа волны в виде веретенообразной диэлектрической втулки, возбуждаемой рабочей волной и почти не возбуждаемой паразитными волнами типа Н и Не„.
Конструкция фильтра изображена на чертеже.
В разрыв отрезка круглого волновода 1 включена втулка 2, изготовленная из поглощающего материала. Вдоль оси волноводного отрезка установлена сплошная или полая веретенообразная втулка 8, изготовленная из диэлектрического материала, обладающего малыми потерями в СВЧ диапазоне волн, например из полистирола или тефлона.
Диэлектрическая постоянная втулки 8 и ее диаметр выбираются так, чтобы втулка возбуждалась только рабочим ти пом волны, то есть волной Нвь При этом вся энергия волны Н01 будет сосредоточена внутри диэлектрика втулки. Трудноустранимые паразитные волны типа: Н „ и Но„, распространяющиеся в кольцевой щели, образованной втулками 2 и 8, поглощаются втулкой 2.
Кроме волны Нв„в диэлектрической втулке могут возбудиться волны типа ЕН1о и Еп . Для подавления волны Ео на выходе волноводно№ 149469 го отрезка может быть установлен кольцевой фильтр. Волна ЕНд не имеет своего аналога в круглом волноводе и, следовательно, на выходе волноводного отрезка будет отсутствовать.
Предмет изо бпетения
Фильтр типа волны для подавления трудноустранимых типов волн Н „и Нв„, состоящий из отрезка круглого волновода, в разрыв которого включена втулка из поглощающего материала, и приспособления для канализации волны рабочего типа через зону поглощения, отличающийся тем, что, с целью обеспечения простоты конструкции, упомянутое приспособление представляет,из себя веретенообразную, сплошную или полую диэлектрическую втулку с диаметром, îáåñпечивающим максимальное ее возбуждение рабочим типом волны и минимальное остальными типами волн, помещенную вдоль оси волновода. т 2
