Устройство для крашения нитевидного жгута

Устройство для крашения нитевидного жгута

Иллюстрации

Показать все

Реферат



Изобретение относится к текстильной промышленности и позволяет повысить эффективность крашения. Устройство содержит емкость для раствора красителя, в которой размещены направляющие ролики и установленный между ними вращающийся вал. На валу выполнены канавки по винтовой поверхности, смежные боковые стороны которых образуют пилообразный профиль. Канавки входят в контакт со жгутом нитей для разделения его на множество узких лент. Во время крашения жгут за счет пилообразного профиля и винтовой поверхности вибрирует, что способствует повышению равномерности крашения. 2 ил.

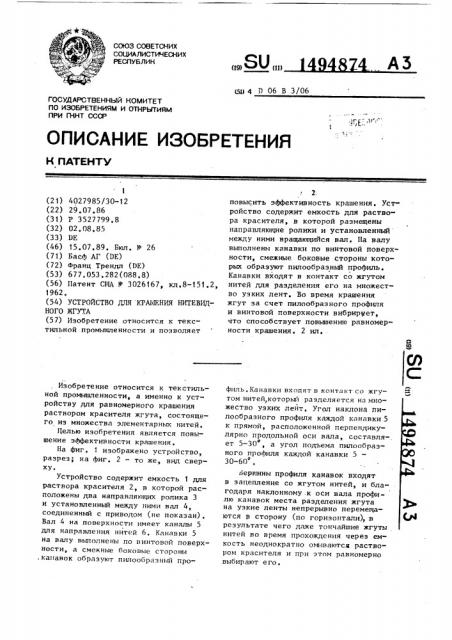

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

А3 (19) И) ш4 D 06 В 3/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ПАТЕНТУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4027985/30-12 (22) 29.07.86 (31) Р 3527799.8 (32) 02.08.85 (33) DE (46) 15.07.89. Бюл. Р 26 (71) Басф АГ (DE) (72) Франц Трендл (DE) (53) 677.053 ° 282(088.8) (56) Патент СЫА )) 3026167, кл.8-151.2, 1962. (54) УСТРОЙСТВО ДЛЯ KPAliIEÍÈß НИТЕВИДНОГО ЖГУТА (57) Изобретение относится к текстильной промьлпленности и позволяет

Изобретение относится к текстильной промышленности, а именно к устройству для равномерного крашения раствором красителя жгута, состоящего из множества элементарных нитей.

Целью изобретения является повышение эффективности крашения.

На фиг, 1 изображено устройство, разрез; на фиг. 2 — то же, вид сверху.

Устройство содержит емкость 1 для раствора красителя 2, в которой расположены два направляющих ролика 3 и установленный между ними вал 4, соединенный с приводом (не показан), Вал 4 на поверхности имеет каналы 5 для направления нитей 6. Канавки 5 на валу выполнены по винтовой поверхности, а смежные боковьre стороны ,канавок образуют пилообразный про2. повысить эффективность крашения. Устройство содержит емкость для раствора красителя, в которой размещены направляющие ролики и установленный между ними вращающийся вал. На валу выполнены канавки по винтовой поверхности, смежные боковые стороны которых образуют пилообразный профиль.

Канавки входят в контакт со жгутом нитей для разделения его на множество узких лент. Во время крашения жгут за счет пилообразного профиля и винтовой поверхности вибрирует, что способствует повышению равномерности крашения. 2 ил. филь. Канавки входят в контакт со жгутом нитей, который разделяется на множество узких лент. Угол наклона пилообразного профиля каждой канавки 5 к прямой, расположенной перпендикулярно продольной оси нала, составля-.

О ет 5-30, а угол подъема пилообразного профиля каждой канавки 5—

30-60 т)ершини профиля канавок входят в зацепление со жгутом нитей, и благодаря наклонному .к оси вала профилю канавок места разделения жгута на узкие ленты непрерывно перемещаются В сторону (по горизонтали), в результате чего даже тончайшие жгуты нитей во время прохождения через емкость неоднократно омываются раствором красителя и при этом равномерно выбирают его.

Фие 1

Фиг. 2

3 14948

Пилообразный профиль канавок приводит к тому, что тонкие жгуты нитей после незначительного горизонтального смещения принудительным образом

5 поднимаются вдоль наклонной стороны профиля канавки, проходят вершину и затем падают на дно впадины канавки.

В результате постоянного повторения этого процесса жгуты нитей начинают вибрировать в вертикальном направлении, причем эта вибрация продолжается до направляющих роликов 3.

При этом усиливается интенсивный 15 контакт между отдельными нитями и раствором красителя, что содействует повьппению равномерностИ крашения.

Профиль канавок, действуя подобно шнеку, способствует хорошему перемешиванию раствора красителя в емкости в поперечном ее направлении.

Этим обеспечивается подвод неистощенного раствора красителя, что дополнительно повьппает равномерность крашения отдельных жгутов нитей.

При этом профиль канавок может входить в зацепление со жгутом нитей как с верхней, так и с нижней его стороны.

ЭО

При переработке толстых жгутов нитей равномерность крашения обеспечивается путем изменения числа обо74

4 ротов нала, а также путем замены вала валом с пилообразным профилем канавок с другими параметрами (шаг, высота профиля, впадина канавки).

Устройство можно испольэовать и в промывных барках для удаления прядильного раствора, для смывания не полностью зафиксированного красителя после процессов крашения, а также для нанесения прядильных препараций .

Формула из обретения

Устройство для крашения нитевидного жгута, содержащее емкость для раствора красителя, по меньшей мере два направляющих ролика и расположенный между ними ведомый вал, поверхность которого имеет. канавки для направления нитей, о т л и ч а ю щ ее с я тем, что, с целью повьппения эффективности крашения, канавки на валу выполнены по винтовой поверхности, а смежные боковые стороны канавок образуют пилообразный профиль, причем угол наклона пилообразного профиля каждой канавки к прямой, расположенной перпендикулярно продольной оси вала, составляет

5-30, а угол подъема пилообразного профиля каждой канавки составляет

30-60
