Устройство для вращения цилиндрических емкостей

Устройство для вращения цилиндрических емкостей

Иллюстрации

Показать все

Реферат



Изобретение касается перемешивания жидкостей ,в частности, красок, в закрытой емкости и позволяет упростить эксплуатацию и снизить трудоемкость процесса. Ведомые и ведущие ролики закреплены на кронштейнах, выполненных в виде изогнутых под углом стержней, шарнирно установленных на стойках с возможностью их возврата в исходное положение путем взаимодействия с подпружиненными толкателями, установленными под рычагами. 4 ил.

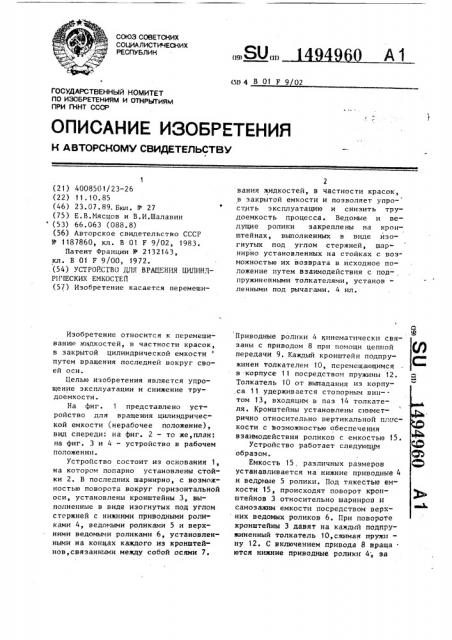

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (l9) (И1 (s»4 В 01 F9 02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТ8ЕККЫЙ КОМИТЕТ

flO ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

К АBTOPCHOMV СВИДЕТЕЛЬСТВУ (21) 4008501/23-26 (22) 11. 10. 85 (46) 23.07.89. Бюл. Ф 27 (75) Е.В.Мясцов и В.И.Шалавин (53) 66.063 (088.8) (56) Авторское свидетельство СССР

Ф 1187860, кл. В 01 F 9/02, 1983.

Патент Франции № 2132143, кл. В 01 F 9/00, 1972. (54) УСТРОЙСТВО ДЛЯ ВРАЦЕНИЯ ЦИЛИНЛР1ЛЕСКИХ ЕМКОСТЕЙ (57) Изобретение касается перемешиИзобретение относится к перемешиванию жидкостей, в частности красок, в закрытой цилиндрической емкости путем вращения последней вокруг своей оси.

Целью изобретения является упрощение эксплуатации и снижение трудоемкости.

На фиг. 1 представлено устройство для вращения цилиндрической емкости (нерабочее положение), вид спереди: на фиг. 2 — то же,план: на фиг. 3 и 4 — устройство в рабочем положении.

Устройство состоит из основания 1, на котором попарно установлены стойки 2. В последних шарнирно, с возможностью поворота вокруг горизонтальной оси, установлены кронштейны 3, выполненные в виде изогнутых под углом стержней с нижними приводными роликами 4, ведомыми роликами 5 и верхними ведомыми роликами 6, установленными на концах каждого из кронштейнов,связанными между собой осями 7.

2 вания жидкостей, в частности красок, в эакрытой емкости и позволяет упростить эксплуатацию и снизить трудоемкость процесса. Ведомые и ведущие ролики закреплены на кронштейнах, выполненных в виде изогнутых под углом стержней, шарнирно установленных на стойках с возможностью их возврата в исходное положение путем взаимодействия с подпружиненными толкателями, установ ленными под рычагами. 4 ил.

Приводные ролики 4 кинематически связаны с приводом 8 при помощи цепной передачи 9. Каждый кронштейн подпру" жинен толкателем 10, перемещающимся в корпусе 11 посредством пружины 12.

Толкатель 10 от выпадания из корпу,са 11 удерживается стопорным вин-том 13, входящим в паз 14 толкателя. Кронштейны установлены симметрично относительно вертикальной плоскости с возможностью обеспечения взаимодействия роликов с емкостью 15.

Устройство работает следующум образом.

Емкость 15 . различных размеров устанавливается на нижние приводные 4 и ведрмые 5 ролики. Под тяжестью емкости 15, происходят поворот кронштейнов 3 относительно шарниров и самозажим емкости посредством верх них ведомых роликов 6. При повороте кронштейны 3 давят на каждьп» подпру жиненный толкатель 10,сжимая пружи— ну 12. С включением привода 8 враща ются нижние приводные ролики 4; зв в виде изогнутых под углом стержней, прикрепленные к стойкам с воЗможностью поворота вокруг горизонтальной оси, верхние и нижние ролики, один из которых кинематически связан с приводом, установленные на свободных концах каждого иэ кронштейнов и взаимодействующие с емкостью, о т л и— ч а ю щ е е с я тем, что, с целью упрощения эксплуатации и снижения трудоемкости, устройство снабжено подпружиненными толкателями,размещенными под кронштейнами и взаимодействующими с ними,а кронштейны установлены симметрично относительно вертикальной плоскости,при этом расстояние между противоположными нижними роликами меньше, чем расстояние между противоположными верхними роликами.

Формула изобретения

Устройство для вращения цилиндрических емкостей, Содержащее привал,основание, на котором попарно располо- 20 жены стойки, кронштейны, выполненные з 1494 9ЬО счет трения между ними и емкостью 15 последняя вращается вокруг собственной оси. При снятии емкости 15 с устройства кронштейны автоматически под .действием толкателей 10 возвращаются в исходное положение.

Устройство для вращения емкости позволяет получить однородную консистентную краску и сблегчает перекачку 1ð ее из емкостей различных диаметров.

При этом устройство является простым по конструкции, надежным и безопасным в эксплуатации.

17! 494960
