Измерительное устройство для контроля размеров внутренних поверхностей деталей

Измерительное устройство для контроля размеров внутренних поверхностей деталей

Иллюстрации

Показать все

Реферат



Изобретение относится к машиностроению и может быть использовано для автоматизированного контроля размеров внутренних поверхностей деталей. Целью изобретения является повышение точности измерения за счет исключения из измерительной цели узлов станка и расширение технологических возможностей за счет использования устройства в системах активного контроля. При измерении толкатель с обратным коническим наконечником вводится в отверстие с конической поверхностью, с которым взаимодействуют подвижные наконечники. При контакте их с измеряемой поверхностью толкатель останавливается. Подвижные наконечники установлены в ступенчатой втулке, которая взаимодействует при измерении с контактным преобразователем, формирующем команду на окончание цикла измерения. 1 ил.

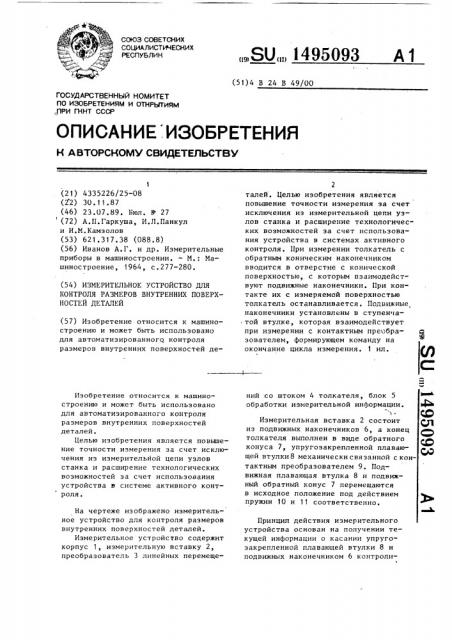

COIO3 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)4 В 24 В 49/00

ОПИСАНИЕ . ИЗОБРЕТЕНИЯ

К А BTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ЯРИ ГКНТ СССР (21) 4335226/25-08 (22) 30.11.87 (46) 23.07.89. Бюл. ¹ 27 (72) А.П.Гаркуша, И.Л.Панкул и И.М.Камзолов (53) 621.317.38 (088 ° 8) (56) Иванов А.Г. и др. Измерительные приборы в машиностроении. — М.: Машиностроение, 1964, с.277-280, (54) ИЗМЕРИТЕЛЬНОЕ УСТРОЙСТВО ДЛЯ

КОНТРОЛЯ РАЗМЕРОВ ВНУТРЕННИХ ПОВЕРХНОСТЕЙ ДЕТАЛЕЙ (57) Изобретение относится к машиностроению и может быть использовано для автоматизированногQ контроля размеров внутренних поверхностей деИзобретение относится к машиностроению и может быть использовано для автоматизированного контроля размеров внутренних поверхностей деталей.

Целью изобретения является повышение точности измерения за счет исключения иэ измерительйой цепи узлов станка и расширение технологических возможностей за счет использования устройства в системе активного контроля.

На чертеже изображено измерительное устройство для контроля размеров внутренних поверхностей деталей.

Измерительное устройство содержит корпус 1, измерительную вставку 2, преобразователь 3 линейных перемеще„„Я0„„1495093 A 1 талей. Целью изобретения является повышение точности измерения за счет исключения из измерительной цепи узлов станка и расширение технологических возможностей эа счет использования устройства в системах активного контроля. При измерении толкатель с обратным коническим наконечником вводится в отверстие с конической поверхностью, с которым взаимодействуют подвижные наконечники. При контакте их с измеряемой поверхностью толкатель останавливается. Подвижные наконечники установлены в ступенчатой втулке, которая взаимодействует при измерении с контактным преобразователем, формирующем команду на окончание цикла измерения. 1 ил. ний со штоком 4 толкателя, блок 5 обработки измерительной информации.

Измерительная вставка 2 состоит из подвижных наконечников 6, а конец толкателя выполнен в виде обратного конуса 7, упругозакрепленной плавающей втулки8 механически связанной с контактным преобразователем 9. Подвижная плавающая втулка 8 и подвижный обратный конус 7 перемещаются в исходное положение под действием пружин 10 и 11 соответственно.

Принцип действия измерительного устройства основан на получении текущей информации о касании упругозакрепленной плавающей втулки 8 и подвижных наконечником б контролиФормула изобретения

Составитель В.)Киганов

Техред A.Кравчук Корректор М.Васильева

Редактор В.11етраш

Заказ 4161/11

Тираж 662

Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Иосква, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул. Гагарина, 101

3 14950 руемой детали и передаче информации через подвижный обратный конус 7, который является продолжением штока

4 толкателя преобразователя 3 линей5 ных перемещений 3, в блок 5 обработки измерительной информации.

При измерении внутреннего диаметра детали упругоэакрепленная плавающая втулка 8 буртиком касается иэ- 10 меряемой детали, перемещаясь сврбодно относительно детали, подвижный обратный конус 7 утапливается, перемещаясь, и увлекает за собой подвижные наконечники 6 и плавающую втулку

8, упругозакрепленную в осевом направлении, до тех пор, пока подвижные наконечники 6 произведут полный наезд на деталь, и упруго закрепленная плавающая втулка 8 касается контакт- 20 ного преобразователя 9, который дает сигналы об окончании процесса контроля. Сигналы передаются в блок 5 обработки измерительной информации.

При отводе измерительного устройства 25 для контроля внутренних поверхностей деталей упругоэакрепленная плавающая втулка 8 и подвижный обратный конус

7 перемещаются в исходное положение под действием пружин 10 и 11.

Применение предлагаемого измерительного устройства для контроля

93

4 размеров внутреннних поверхностей деталей позволяет расширить функциональные воэможности контроля размеров внутренних поверхностей деталей и получить более высокую точность замеров (по сравнению с известным на 10-15Х выше).

Измерительное устройство для контроля размеров внутренних поверхностей деталей, содержащее корпус, вставку измерительную с подвижными наконечниками, преобразователь линейных перемещений с толкателем, конец которого выполнен коническим, и блок обработки измерительной информации, о т л и ч а ю щ е е с я тем, что, с целью повышения точности и расширения технологических воэможностей, устройство снабжено подпружиненной в осевом направлении плавающей втулкой с радиальными отверстиями, в которых установлены подвижные наконечники, и контактным преобразователем, установленным в корпусе устройства с возможностью взаимодействия с торцом плавающей втулки, при этом конец толкателя выполнен с обратным конусом.
