Устройство токосъема для двухпроводной тяговой сети

Устройство токосъема для двухпроводной тяговой сети

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для подвода энергии к подвижным потребителям, а именно для электровозной откатки в угольных шахтах. Цель изобретения - повышение надежности путем устранения искрообразования. При осуществлении токосъема с контактных проводов 1 с ними контактируют контактные элементы 6-13, последовательно с которыми включены управляемый выключатель 27 и тяговая нагрузка 28, а между контактными элементами включены блоки 37-40 контроля наличия напряжения, выходы которых подключены к N-I входам элементов И, количество которых выбрано равным C<SP POS="POST">N-I</SP>, где C - число сочетаний, N - количество контактных элементов одной полярности, I - количество контактных элементов, находящихся в контакте с контактным приводом, причем I≥2, а выходы элемента И подключены к входам элемента ИЛИ 47, выход которого подключен к формирователю 49 включающего сигнала и через элемент НЕ-к 48 входу формирователя 51 отключающего сигнала, а выходы формирователей 50 и 51 подключены к управляющим входам выключателя 27. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК!

511 4 В 60 1 15/08

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPGKOMY СВИДЕТЕЛЬСТВУ

KonmazmnHu nolo/

Мнпюкп ный про Ы

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4123479/22-! 1 (22) 23.09.86 (46) 23.07.89. Бюл. № 27 (71) Донецкий научно-исследовательский угольный институт и Государственный Макеевский научно-исследовательский институт по безопасности работ в горной промышленности (72) С. А. Саратикянц, В. М. Арутюнов, С. Я. Петренко, Г. Я. Палант, В. М. Богуславский, И. П. Осипенко, В. А. Химченко, В. П. Колосюк, В. В. Радюков, С. А. Песок и В. П, Коптиков (53) 621.337.522 (088. 8 ) (56) Авторское свидетельство СССР № 1174294, кл. В 60 L 15/08, 1983. (54) УСТРОЙСТВО ТОКОСЪЕМА Д.)Я

ДВУХПРОВОДНОЙ ТЯГОВОЙ СЕТИ (57) Изобретение относится к устройствам для подвода энергии к подвижным потребителям, а именно для электровозной откатки в угольных шахтах. Цель изобретения—

ÄÄSUÄÄ 1495159 А1

2 повышение надежности путем устранения искрообразования. При осуществлении токосъема с контактных проводов 1 с ними контактируют контактные элементы 6 — 13, последовательно с которыми включены управляемый выключатель 27 и тяговая нагрузка 28, а между контактными элементами включены блоки 37 — 40 контроля наличия напряжения, выходы которых подключены к n — i-ым входам элементов И, количество которых выбрано равным С„", где С вЂ” число сочетаний, и количество контактных элементов одной полярности, i — количество контактных элементов, находящихся в кон такте с контактным проводом, причем i)2. а выходы элемента И подключены к входам элемента ИЛИ 47, выход которого подключен к формирователю 49 включающего сигнала и через элемент НЕ 48 — к вход формирователя 51 отключающего сигнала, а выходы формирователей 50 и 51 подключены к управляющим входам выключателя 27.

3 ил.

495159

1 з

Изобретение относится к устройствам для подвода энергии к подвижным потребителям, а именно для электровозной откатки в угольных шахтах.

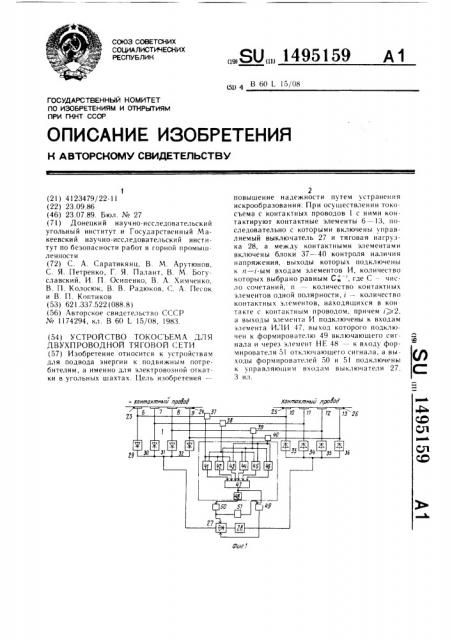

Цель изобретения — повышение надежности путем устранения искрообразования, На фиг. 1 изображена функциональная схема устройства; на фиг. 2 -- держатели и контактные элементы при опушенном токосъемнике; на фиг. 3 — — то же, при поднятом токосъемнике.

Устройство содержит контактирующие с контактными проводами 1 установленные на держателя х 2--5 контактные элементы

6 — 13, причем держатели 2 — 5 подпружинены пружинами 14 — 17 и на держателях на разных уровнях установлены ограничители 18 21 вертикального перемещения, взаимодействующие с корпусом 22, а на крайних контактных элементах 6, 9, 10 и 13 на их наружной поверхности выполнены продольные пазы 23 — 26 для запрессовки смазываюгцего состава, которые расположены у одного спереди, а у другого — сзади токоприемника. Устройство содержит также управляемый выключатель 27, подключенный к тяговой нагрузке 28 (двигателям) и включенный последовательно с вентильными блоками 29 — 36 и контактными элементами 6 13, между которыми включены блоки 37- -40 контроля наличия напряжения, выходы которых подключены к входам элементов 41- 46 И, количество которых выбра. но равными С», где С вЂ” число сочетаний; и -- количество контактных элементов одной полярности, в данном случае оно равно 4— элементы 6 — 9, — количество контактных элементов, находягцихся B контакте с контактным проводом, а выходы элементов 41-—

46 подключены к входам элемента ИЛИ 47, выход которого соединен с элементом НЕ 48 и с входом формирователя 49 включающего сигнала, вход формирователя 50 отключающего сигнала подключен к выходу элемента 48, а выход формирователя 50 через блок

5l блокировки соединен с входом формирователя 49, выiод которого подклк>чен к o;l,ному управляющему входу выклк чателя 27, другой управляющий вход которого подключен к вы ходу формирователя 50.

Устройство работает следукнцим образом.

При поднятом токоприемнике все контактные элементы 6 — 13 прижаты к контактным проводам 1 с одинаковым нажатием, что создается за счет одинаковой длины и жесткости пружин 14 — 17, одинаковой длины держателей 2- 5 и разной величины их хода, с помощью фиксирующих ограничителей 18 — 2!. Управляемый выключатель 27 тяговой нагрузки 28 отключен. При этом блоки 37 40 контроля напряжения на каждой разнополярной паре контактных элементов 6- 13 формируют на своем выходе сигналы, указывающие на нормальное состояние контактирования контактных эле5

4 ментов 6 — 13. Сигналы с блоков 37 — 40 поступают на входы элементов И 41 — 46, причем количество блоков И 41 — 46 должно быпгь в данном случае равно 6, равное числу сочетаний по 2 из 4 контактных элементов

6 -9 или 10 — 13 каждого токоподводящего провода, а количество входов на каждом элементе И 41 — 46 — не более и — 2, т. е. равно двум.

Пи этом сигналы разной пары выходов блоков 37 — 40 поступают раздельно на два входа каждого элемента И 41 — 46, что обеспечивает контроль и накапливание неустраняюшихся нарушений контактирования. Далее сигнал логического нуля элементов И

41 — 46 поступает на входы элемента ИЛИ 47, с выхода которого поступает сигнал логической единицы на один из входов формирователя 49 включающих сигналов, и осуществляется включение управляемого выключагеля 27 тяговой нагрузки 28. Одновременно через логический элемент НЕ 48 на формирователь 50 отключающих сигналов приходит сигнал логического нуля.

При нарушении контактирования контактных элементов 6--13 токоприемника в двух точках на одном из контактных проводов 1 происходит уменьшение величины сигнала с соответствующих блоков 37 — 40 и на выходе одного из элементов И 41 — 46 появляется сигнал логической единицы, в результате чего на выходе элемента ИЛИ

47 появляется сигнал логического нуля, при этом снимается сигнал с формирователя 49 включающих сигналов, а через элемент НЕ

48 на вход формирователя 50 отключающих сигналов приходит сигнал логической единицы, что приводит к формированию отключаюше о сигнала и огключению управляемого выключателя 27 тяговой нагрузки 28.

В этом случае блок 51 блокирует формирователь 49 включающих сигналов на время, превышающее время полного отключения нагрузки. Последующее включение управляемого выключателя 27 происходит при воссп ановлении нормального KQHTàêòèðoBàния хотя бы одного из двух отошедших от контактного провода контактных элементов 6 — 13.

При вертикальном отрыве всех контактных элементов 6- 9 ИЛИ 10 -13 не происходит одновременного отрыва конпактных элементов 6--13, что исключает возникновение опасного искрообразования, Это происходит за счет выдвижения вверх на большую высоту не менее двух KQHTBKTHblx элементов, например 6 и 8 по сравнению с контактными элементами 7 и 9, под действием пружин !

4--17 и благодаря ограничителям 18 — -21.

Б этом случае элементами И 4! — -46, ИЛИ

47 и НЕ 48 происходит контроль неустраняющихся нарушений и прерывание токопередачи осу гцествляется подачей сигнала на управляемый выключатель 27 при конl495l59 формула изобретения

АОитактный Щ)ОЫ

КОВтаКтиЫб аРОВОд

ФигЗ

Составитель Э. Кондратенко

Текред И. Верес Корректор T. Колб

Тираж 522 Подписное

Редактор Л. Гратилло

Заказ 4169/15

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ (.СCP

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4, 5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101

5 тактировании с контактным проводом двух контактных элементов 6 и 8.

Запрессованная смазка в пазы 23 — 26 контактных элементов 6, 9, 10 и l3 обеспечивает безыскровое их скольжение при движении электровоза вперед и назад. Вентильные блоки 29 — 36 исключают смену полярности питающего напряжение на тяговой нагрузке 28 (двигателя электровоза) и замыкание между секциями контактной сети.

Устройство токосъема для двухпроводной тяговой сети, содержащее контактные элементы, закрепленные в подпружиненных относительно корпуса токоприемника держателях, соединенные последовательно с управляемым выключателем, управляющие входы которого подключены к выходам формирователей включающего и отключающего сигналов, выход последнего из которых подключен через блок блокировки к одному из входов формирователя включающего сигнала, отличающееся тем, что, с целью повыше6 ния надежности путем устранения искрообразования, оно снабжено включенными между контактными элементами одной и другой полярности, блоками контроля наличия напряжения, элементами И, ИЛИ, НЕ, выход последнего из которых подключен к входу формирователя отключающих сигналов, а вход — к подключенному к другому входу формирователя включающих сигналов выходу элемента ИЛИ, входы которого соеди-! О иены с выходами элементов И, количество которых выбрано равным C„", где С вЂ” число сочетаний, n — количество конкретных элементов одной полярности, i — количество контактных элементов, находящихся в контакте с контактным проводом, причем i)2, а и — входов каждого из элементов И подключены к выходу соответствующего блока контроля наличия напряжения, при этом на каждом держателе установлены ограничители вертикального перемещения, которые

20 не менее чем на двух держателях контактных элементов одной полярности установлены ниже ограничителей, установленных на других держателях.
