Высокочастотный озонатор

Высокочастотный озонатор

Иллюстрации

Показать все

Реферат



Изобретение относится к высокочастотным озонаторам, используемым в области химии озона, и позволяет повысить выход озона. Озонатор содержит два электрода с расположенным на одном или обоих электродах диэлектрическим барьером. Одна или обе электродные поверхности, ограничивающие разрядный промежуток, снабжены пленкой из фторосодержащих полимеров. 1 ил.

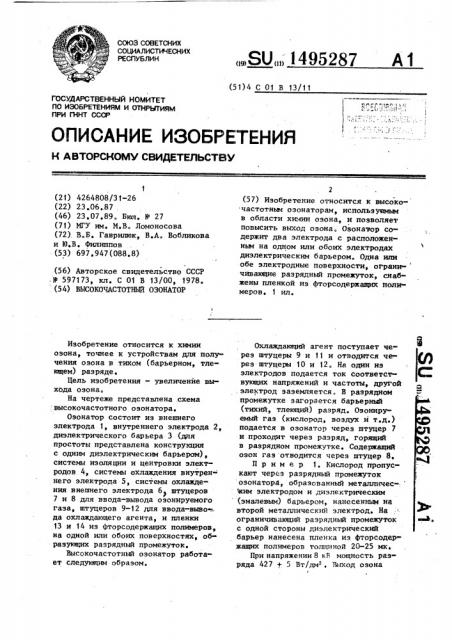

СОЮЗ СОВЕТСКИХ

СОЯИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

А1

„„SU„„1495287 (51) 4 С 01 В 13/11

1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4264808/31-26 (22) 23.06,.87 . (46) 23,07,89. Бюл. Р 27 (71) МГУ им. М.В. Ломоносова (72), В.Б, Гаврклюк, В.А. Вобликова и Ю,В. Филиппов (53) 697.947(088.8) (56) Авторское свидетельство СССР . У 597173у кл. С 01 В 13/00р 1978 ° (54) ВЫСОКОЧАСТОТНЫЙ ОЗОНАТОР

Изобретение относится к химии озона, точнее к устройствам для получения озона в тихом (барьерном, тлеющем) разряде.

Цель изобретения — увеличение выхода озона.

На чертеже представлена схема высокочастотного озонатора.

Озонатор состоит из внешнего электрода 1, внутреннего электрода 2, диэлектрического барьера 3 (для простоты представлена конструкция с одним диэлектрическим барьером), системы изоляции и центровки электродов 4, системы охлаждения внутрен- него электрода 5, системы охлаждения внешнего электрода 6 штуцеров

7 и 8 для ввода-вывода озонируемого газа, штуцеров 9-12 пня ввода-выво да охлаждающего агента, и пленки

13 и 14 из фторсодержащих полимеров, на одной или обоих поверхностях, образующих разрядный промежуток.

Высокочастотный озонатор работает следующим образом.

2 (57) Изобретение относится к высоко- частоткык озонаторам„ используемым в области храпы озона, и позволяет повысить выход озона. Озонаъор содержит два электрода с расположенкьм на одном или обоих электродах диэлектрическим барьером. Одна или обе электродные поверхности, ограни чйвающие разрядный промежуток, снабжены пленкой из фторсодержащих поли меров. 1 ил.

Охлаждающий агент поступает через штуцеры 9 и 11 и отводится через штуцеры 10 и 12. На один иэ электродов подается ток соответствующих напряжений и частоты, другой электрод заземляется. В разрядном промежутке загорается барьерный (тихий, тлеющий) разряд. Озонируемый газ (кислород, воздух и т.д.) подается в озонатор через штуцер 7 и проходит через разряд, горящий в разрядном промежутке. Содержащий озон газ отводится через штуцер 8.

Пример 1, Кислород пропускают через разрядный промежуток озокатора, образованный металличес» вским электродом и диэлектрическим (эмалевым) барьером, нанесенньм на второй металлический электрод. На ограничивающий разрядный промежуток с одной стороны диэлектрический барьер нанесена пленка иэ фторсодержащих полимеров толщиной 20-25 мк, При напряженки 8 кВ мощность разряда 427 + 5 Вт/дм, Выход озона

I с

Составитель Л. Втдашева

Техред A.Kðàâ÷óê редактор >> ° Яцола

Корректор Н. Король .!—

Заказ 4204/21

Тираж 435

Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г, ужгород, ул. Гагарина, 101

3 149

69 + 1,5 r/ч дм"- (при концентрации

20 г/м ) .

Пример 2. Аналогичен примеру 1, но пленка толщиной 15-20 мк нанесена на металлический электрод, ограничивающий разрядный промежуток с одной из сторон.

При напряжении 8 кВ мощность разряда 428 + 4 Вт/дм . Выход озона

72 + +3 г/ч.дм- "(концентрация 20 г/м )

В примерах 3-6 получают два результата: а) при одинаковом с контрольными экспериментами напряжении; б) при одинаковой с контрольными экспериментами мощности разряда.

Hp и м е р 3. Аналогичен примеру 1, но пленка толщиной 15-20 мк нане ена на обе поверхности, ограничивающие разрядный промежуток на металлический электрод и на ди-электрический барьер. а) Выход озона 71 + 2 г/ч;дм (концентрация 20 г/м ) при напряжении 8 кВ и мощности разряда 418 +

+ 5 Вт/дм2, б) Выход озона 74 + 3 г/ч. дм (концентрация 20 г/м ) при напряжении 8,15 кВ и мощности разряда

434 + б Вт/дм .

П р и и е р 4. Аналогичен примеру 1, но толщина 38-40 мк. а) Выход озона 68 + 2 r/÷ дм (концентрация 20 s /M ") при напряже5287

4 нии 8 кВ и мощности разряда 412 +

+ 6 Вт/дм2. б) Выход озона 71 + 1,5 r/ч,дм2 (концентрация 20 г/м ) при напряжении 8,2 кВ и мощности разряда 432 +

+ 4 Вт/дм, Пример 5. Аналогичен примеру 2, но толщина пленки 65-70 мк.

10 а) Выход озона 62 + 2 r/÷.äì2 (концентрация 20 гlм ) при напряжении 8 кВ и мощности разряда 399 +

+ 4 Вт/дм2. б) Выход озона 69 + 2 г/ч-дм2

15 (концентрация 20 г/мз) при напряжении 8,6 кВ .и мощности разряда 433 +

+ 4 Вт/дм .

Таким образом, применение предлагаемого озонатора позволяет повысить

20 выход озона по сравнению с известным на 35-40Х при тех же, либо меньших энергозатратах на разряд.

Ф Формула изобретения

Высокочастотный озонатор, состо- ящий из двух электродов с расположенным на одном или обсих электродах диэлектрическим барьером, о .т л ич а ю шийся тем, что„ с целью

30 повышения выхода озона, одна или обе электродные поверхности, ограни чивающие разрядный промежуток, снабжены дополнительно пленкой иэ фторсодержащих. полимеров.
