Гнездо веретена прядильных и крутильных машин

Гнездо веретена прядильных и крутильных машин

Иллюстрации

Показать все

Реферат



Изобретение относится к текстильной промышленности - гнезду веретена прядильных и крутильных машин и позволяет улучшить динамические качества веретена. Гнездо содержит корпус с установленной на участке от верхнего подшипника до подъемника шпинделя веретена эластичной промежуточной трубкой, которая жестко связана с корпусом своей нижней частью. В промежуточную трубку своей верхней частью запрессована подшипниковая втулка, которая выполнена по меньшей мере в зоне подшипника эластичной. Между промежуточной трубкой и подшипниковой втулкой в их нижней части образован кольцевой зазор. В кольцевом зазоре между промежуточной трубкой и корпусом в его верхней части и в кольцевом зазоре между промежуточной трубкой и подшипниковой втулкой в их нижней части размещены демпфирующие спирали. 1 ил.

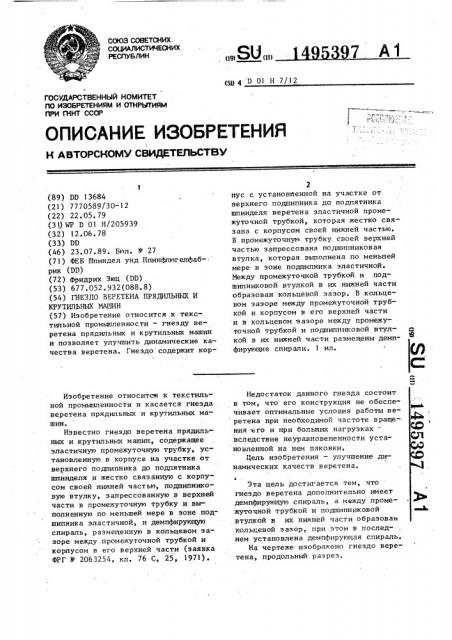

СОЮЗ СОВЕТСКИХ.

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

7 А1 (19) (11) (11 4 D 01 Н 7/12

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

=-.а

-а ° .

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

2 пус с установленной на участке от верхнего подшипника до подпятника шпинделя веретена эластичной промежуточной трубкой, которая жестко связана с корпусом своей нижней частью.

В промежуточную трубку своей верхней частью запрессована подшипниковая втулка, которая выполнена по меньшей мере в зоне подшипника эластичной.

Между промежуточной трубкой и подшипниковой втулкой в их нижней части образован кольцевой зазор. В кольцевом зазоре мвкду промежуточной трубкой и корпусом в его верхней части и в кольцевом зазоре между промежуточной трубкой и подшипниковой втулкой в их нижней части размещены демпфирующие спирали. 1 ил. (89) DD 13684 (21) 7770589/30-12 (22) 22.05.79 (31) 11Р D 01 Н/205939 (32) 12. 06. 78 (33) DD (46) 23. 07. 89. Бил. У 27 (71) ФЕБ Ипиндел унд Нпинфпвгелфаб- рик (ЭР) (72) Фридрих Зюц (DD) (53) 677.052.932(088.8) (54) ГНЕЗДО ВЕРЕТЕНА ПРЯДИЛЬНИХ И

КРУТИПЬНЫХ MAUHH (57) Изобретение относится к текстипьной промышленности — гнезду веретена прядильных и крутильных машин и позволяет улучшить динамические качества веретена. Гнездо содержит корМ

° ° а ю

Изобретение относится к текстильной промышленности и касается гнезда веретена прядильных и крутильных машин.

Известно гнездо веретена прядильных и крутильных машин, содержащее эластичную промежуточную трубку, установленную в корпусе на участке от верхнего подшипника до подпятника шпинделя и жестко связанную с корпусом своей нижней частью, подшипниковую втулку, запрессованную в верхней части в промежуточную трубку и выполненную по меньшей мере в зоне подшипника эластичной, и демпфирующую спираль, размещенную в кбльцевом зазоре между промежуточной трубкой и корпусом в его верхней части (заявка

ФРГ Ф 2063254, кл. 76 С, 25, 1971).

Недостаток данного гнезда состоит в том, что его конструкция не обеспечивает оптимальные условия работы ве ретена при необходимой частоте вращения его и прн больших нагрузках вследствие неуравновешенности установленной на нем паковки.

Цель изобретения — улучшение динамических качеств веретена. м

ЯР

Яч с

Эта цель достигается тем, что гнездо веретена дополнительно имеет демпфирующую спираль, а между проме- Ф жуточной трубкой и подшипниковой А втулкой в их нижней части образован кольцевой зазор, при этом в последнем установлена демпфирующая спираль.

На чертеже изображено гнездо веретена, продольный разрез.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

3 149539

Гнездо веретена содержит корпус I с резьбой 2 для соединения его с веретенным брусом машины и эластичную промежуточную трубку 3, установленную в корпусе 1 на участке от верхнего .5 подшипника 7 до подпятники: 8 и жестко связанную с корпусом своей нижней частью. большего диаметра. Внутри трубки 3 размецена подшипниковая: втулка 6, запрессованная в верхней. части в трубку 3 и выполненная по меньшей мере в зоне подшипника 7 эластичной за счет спиральной прорези 9 на ней. tS

Между втулкой 6 и корпусом 1 в его верхней части и между трубкой 3 и втулкой 6 в их нижней части образованы несообцающиеся один с другим кольцевые зазоры 4 и 10, в которых 2О размецены демпфирующие спирали 5 и 11.

В верхней части корпуса 1 выполнена чашеобразная полость 12, закрытая колпачком 13 для маслонепроницаемости корпуса и обеспечиваюцая разме-,25 щение масла для демпфирования подшип-. ника 7 и ограничение отклонения втулки 6 на величину зазора 14.

При вращении установленного в дод-, шипнике 7 и подпятнике 8 шпинделя в;30 процессе работы веретена колебания шпинделя гасятся сначала эластичной втулкой 6, а затем демпфирующей спиралью 11. Демпфирующая спираль 5 независимб от этого воспринимает усилия 35 на верхнем подшипнике 7. Промежуточная трубка 3 обеспечивает независимое демпфирование в области подпятника 8 и подшипника 7 без необходимо.= сти увеличения диаметра корпуса 1 .40 гнезда веретена.

7 4

Предлагаемая конструкция позволяет оптимально согласовать эластичность и демпфируемую способность подшипника и подпятника. При этом отношение коэффициентов упругости и демпфирования подпятника к коэффициентам упругости и демпфирования верхнеro подшипника должно составлять 1:30—

1:60 ° Гнездо веретена позволяет улучшить динамические качества его и значительно снизить действующие на верхний подшипник усилия и распространяемую от него на веретенный брус вибрацию и шум.

I .Формула изобретения

Гнездо веретена прядильных и крутипьных машин, содержащее эластичную промежуточную трубку, установленную в корпусе на участке от верхнего подшипника до подпятника шпинделя и жестко связанную с корпусом своей нижней частью, подшипниковую втулку, запрессованную в верхней части в промежуточную трубу и выполненную по меньшей мере и зоне подшипника эластичной, и демпфирующую спираль, размещенную в кольцевом зазоре между промежуточной трубкой и корпусом в: его верхней части, о т л и ч а ю щ ее с я тем, что, с целью улучшения динамических качеств веретена, оно дополнительно имеет демпфирующую спираль, а между промежуточной трубкой и подшипниковой втулкой в их нижней части образован кольцевой зазор, при этом в последнем установлена демпфирующая спирапь.

1495397

l9 !

Редактор Л. Зайцева Техред A.Êðàâ÷óê Корректор 3. Лончакова

Заказ 4218/26 Тираж 413 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям прн ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
