Перистальтический насос

Перистальтический насос

Иллюстрации

Показать все

Реферат



Изобретение позволяет повысить долговечность перистальтического насоса. На криволинейной опорной поверхности 2 корпуса 1 размещен эластичный шланг 3, взаимодействующий с роликами 4 ротора 5. Шланг 3 подключен по концам к всасывающему патрубку 6 и нагнетательной линии 7. На патрубке 6 установлено цевочное колесо 8. На торцовой поверхности ротора 5 выполнен спиральный кулачок 10 для взаимодействия с колесом 8, при этом шланг 3 подвергается равномерной деформации в различных плоскостях и равномерному износу. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

m 4 F 04 В 43/12

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АBTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

Г10 ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4328229/25-29 (22) 051!0.87 (46) 23.07.89. Бюл. № 27 (71) Рижское производственное объединение

ВЭФ им. В. И. Ленина (72) С. И. Жабин, Е. Ш. Кесильман и М. M. Мирецкий (53) 621.684.4 (088.8) (56) Авторское свидетельство СССР № 1110929, кл. F 04 В 43/12, !983.

„,Я0„„1495505 А 1

2 (54) ПЕРИСТАЛЬТИЧЕСКИЙ НАСОС (57) Изобретение позволяет повысить долговечность перистальтического насоса. На криволинейной опорной поверхности 2 корпуса I размещен эластичный шланг 3, взаимодействующий с роликами 4 ротора 5.

Шланг 3 подключен по концам к всасывающему патрубку 6 и нагнетательной линии 7. На патрубке 6 установлено цевочное колесо 8. На торцовой поверхности ротора 5 выполнен спиральный кулачок 10 для взаимодействия с колесом 8, при этом шланг 3 подвергается равномерной деформации в различных плоскостях и равномерному износу. 2 ил.

1495505

Формула изобретения

Составитель В. Грузинов

Редактор О. Головач Тех ред И. Верес Корректор Л. Г1атай

Заказ 4232/32 Тираж 522 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101

Изобретение относится к насосостроению, касается перистальтических насосов и может найти применение в различных отраслях народного хозяйства для перекачки текучих сред.

Цель изобретения — повышение долговечности насоса.

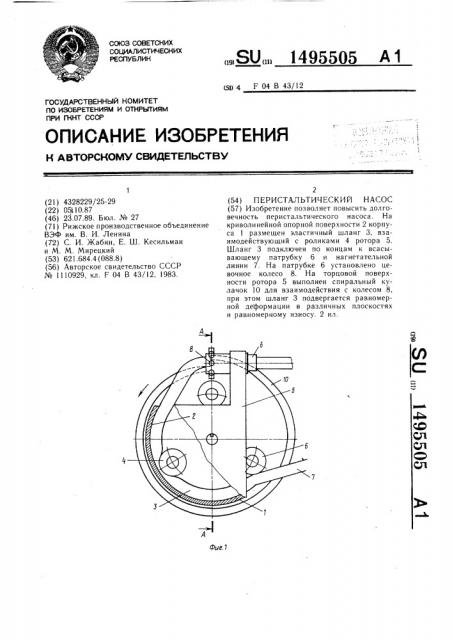

На фиг. 1 приведен насос, разрез плоскостью, перпендикулярной оси ротора; на фиг. 2 — разрез А — А на фиг. 1.

Насос содержит корпус 1, на криволинейной опорной поверхности 2 которого размещен эластичный шланг 3, взаимодействующий с роликами 4 ротора 5 и подключенный по концам к всасывающему патрубку 6 и нагнетательной линии 7. На всасываюшем патрубке 6 установлено цевочное колесо 8, а на торцовой поверхности 9 ротора 5 выполнен спиральный кулачок 10 для взаимодействия с цевочным колесом 8.

При вращении ротора 5 ролики 4 перемешаются по шлангу 3, пережимая его и вытесняя перекачиваемую среду из всасывающего патрубка 6 в нагнетательную линию 7. В процессе вращения спиральный кулачок 10 ротора 5 взаимодействует с цевочным колесом 8 и периодически перед набеганием ролика 4 наворачивает конец шланга 3 относительно его оси на некоторый угол. Ролик 4, набегая на шланг, перемещает деформацию скручивания шланга 3 в направлении нагнетательной линии 7. При этом весь шланг 3 поворачивается на некоторый угол относительно своей оси и деформируется последующим роликом 4 в другой плоскости.

Таким образом, поворачиваясь каждый раз при взаимодействии цевочного колеса 8 с кулачком 10, шланг 3 подвергается равномерной деформации в различных плоскостях и равномерному износу. Тем самым повышается его долговечность.

Перистальтический насос, содержащий корпус, на криволинейной опорной поверхности которого размешен эластичный шланг, взаимодействующий с роликами ротора и подключенный по концам к всасывающему патрубку и нагнетательной линии, отличаюи4ийся тем, что, с целью повышения долговечности, на всасывающем патрубке установлено цевочное колесо, а на торцовой

2 поверхности ротора выполнен спиральный кулачок для взаимодействия с цевочным колесом.
