Способ определения точки росы

Способ определения точки росы

Иллюстрации

Показать все

Реферат



Изобретение относится к аналитическому приборостроению и может быть использовано при измерении влажности газовых сред по точке росы. Целью изобретения является повышение чувствительности при регистрации сигнала о выпадении конденсата и увеличение отношения сигнала к шуму. Между пластинами конденсатора, одна из которых охлаждается, помещают электропроводный порошок. При подаче на электроды напряжения добиваются режима автоколебания частиц. Охлаждают нижнюю пластину. В момент прекращения автоколебательного режима измеряют температуру поверхности, которая является точкой росы газа, проходящего через конденсатор. 1 ил.

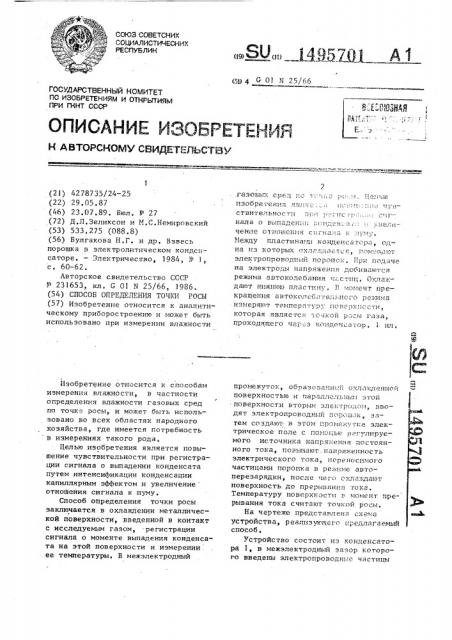

союз советсних социАлистичесних

РЕСПУБЛИН (19) (И) д < G 01 N 2.5!66 тт с, 0ррц

F.,- з ° —

ГОСУДАРСТВЕННЫЙ НОМИТЕТ по изОБРетениям и ОтнРытиям

ПРИ ГННТ СССР (21) 4278735/24-25 (22) 29.05.87 (46) 23.07.89. Бюл. ) т 27 (72) Д.Л.Зеликсон и М.С.Немировский (53) 533.275 (088,8) (56) Булгакова Н.Г. и др, Взвесь порошка в электролитическом конденсаторе. — Электричество, 1984, т - 1, с. 60-62.

Авторское свидетельство СССР

Р 231653, кл, G 01 N 25!66, 1986. (54) СПОСОБ ОПРЕДЕЛЕНИЯ ТОЧКИ РОСЫ (57) Изобретение относится к аналитическому приооростроению и может быть использовано при измерении влажности

Изобретение относится к способам измерения влажно сти, в частности определения влажности газовых сред по точке росы, и может быть использовано во всех областях народного хозяйства, где имеется потребность в измерениях такого рода.

Целью изобретения является повышение чувствительности при регистрации сигнала о выпадении конденсата путем интенсификации конденсации капиллярным эффектом и увеличение отношения сигнала к шуму.

Способ определения точки росы заключается в охлаждении металлической поверхности, введенной в контакт с исследуемым газом, регистрации сигнала о моменте выпадения конденсата на этой поверхности и измерении . ее температуры. В иежэлектродный

ГаэОВЫХ СРЕII .:O т. =i,2 » о.: t . !?" зю ттзобтте т".с ни" янг и::, ;, lio P:-! :::, : н ствительносттi ЛПП : -:-ПЕ н:".:.:.:. С Г нала о выпаден;:::;.;;с.пд.-нт а .:. н лпчение отношеппя сттгна та к::.уму.

Между пластина.""пт конденса тора, одна из которых охттет;цттетсII, п:.,т ещают электропроводный порошок. При подаче на электроды напряженна добиваются режима автоколебания -:-;..стпц, Охлаждают ппжнюю пластину, В момент прекращения автокалебнтcë:;ïoi.о ре; пттта

ИЗИЕРЯЮТ ТЕМПЕРатУР, ПОВЕОХт!Cстн которая являетстт то-ткой pochi Газа, проходящего чег ез конценеа тор, 1- ил ° промежуток, образова тный о слл;ттеттно-. - . поверхностью и параллел=iiûI этой поверхности вторым электрода .1, вводят электропроводний тторошок, за— тем создают. в этом промежутке электрическое поле с помощью рег>".Лнруемого источника напряження постоянного тока, повышают..паттряженность электрического тока, ттереноспмого частицами порошка в режиме автоперезарядKH) после чеГО охлаждают поверхность до прерыв шття ioка.

Температуру поверхностп в момент прерывания тока считают точкой роси.

На чертеже представлен:-; схе -та устройства, реализующего предлагаемый способ. устройство состоит из конденсатора 1, в межэлектродный зазор которого введены электропроводные частицы

3 1495701

2. Как минимум, один из электродов конденсатора выполнен в виде массивной металлической пластины, оборудованной полостью 3, через которую предусмотрена воэможность прокачки охлажденной жидкости или газа. В этой же пластине оборудован электрообогрев 4. Термопара 5 вмонтирована в поверхность электрода. Конденсатор

1 соединен с источником 6 высокого напряжения, в цепь которого включен микроамперметр 7. Прокачка охлаждающего агента осуществляется побудителем 8 расхода. 15

Измерение температуры росы осуществляют следующим образом.

К конденсатору 1 от источника 6 прикладывают высокое напряжение и обеспечивают этим напряженность элек- 20 трического поляв пределах 5-25кВ/см,;

При этом электроприводные частицы 2 переходят в автоколебательный режим перезарядки на электродах, о чем свидетельствует ток, измеряемый микроамперметром 7. B межэлектродное пространство подается гаэ, в корором измеряют температуру точки росы.

Охлаждение пластины конденсатора производится при выключенном электро- ЗО обогреве 4. При достижении поверхностью пластины точки росы происходит конденсация, конденсат смачивает частиць1, резко повышая их адгезию, и частицы прекращают свое автоколебательное движение, о чем свидетель-! ствует отсутствие тока. При этом необходимо замерить показания термо пары.5, что и соответствует точке росы, по которой по справочным таблицам определяют концентрации, т.е. массу конденсата в единице объема, Для приведения устройства в рабочее состояние необходимо отключить побудитель 8 расхода охлаждающего агента и включить электрообогрев 4, Появление тока в цепи высокого напряжения свидетельствует о том, что устройство вновь готово к работе.

Формула и з о б р е т е н и я

Способ определения точки росы путем охлаждения металлической поверхности, введенной в контакт с исследуемым газом, регистрации сигнала о моменте выпадения конденсата на этой поверхности и измерения ее температуры, отличающийся тем, что, с целью повышения чувстви- . тельности при регистрации сигнала о выпадении конденсата, вводят в межэлектродный промежуток, образованный охлаждаемой поверхностью и параллельным ей электродом, электропроводный порошок, создают с помощью регулируемого источника напряжения йостоянного тока в этом промежутке электрическое поле, повышают напряженность электрического поля до появления электрического тока, переносимого частицами порошка в режиме автоперезарядки, после чего охлаждают поверхность до прерывания тока, и в этот момент измеряют температуру поверхности.

1495701

/

Составитель В.Екаев

Редактор С.Пекарь Техред Л.Олийнык Корректор Л,Патай

Заказ 4259/42 Тираж 789

Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035э Ио -к а5 Ж 3 Ð РаУшская нао » д

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
