Класс 42тп, j Q

42 !. 10

Яо 1 (1 и

СССР

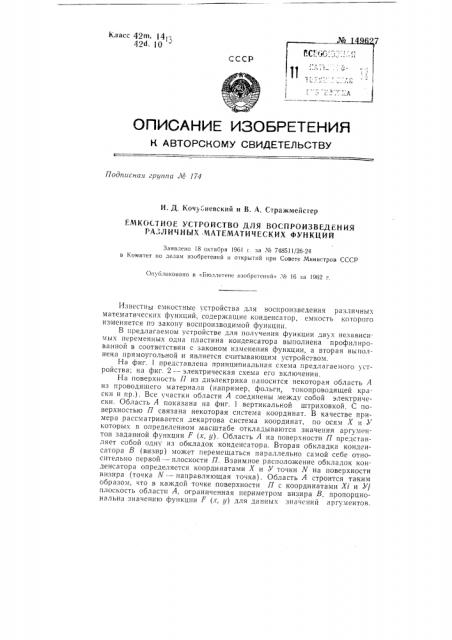

0ПИСЛНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ4ЕТЕЛЬСТВУ

Подписная группа М 174

И. Д. Кочу невский и В. А. Стражмейстер

ЕМКОСТНОЕ УСТРОЙСТВО ДЛЯ ВОСПРОИЗВЕДЕНИЯ

РА. ЛИЧНЫХ МАТЕМАТИЧЕСКИХ ФУНКЦИЙ

Заявлено 18 октября 1961 г. за к1а 748511/26-24 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений»,ХЪ !6 за 1962 г.

Известны емкостные устройства для воспроизведения различны.; математических функций, содержащие конденсатор, емкость которого изменяется по закону воспроизводимой функции.

В предлагаемом устройстве для получения функции двух независимых переменных одна пластина конденсатора выполнена профилированной в соответствии с законом изменения функции, а вторая выполнена прямоугольной и является считывающим устройством.

На фиг. 1 представлена принципиальная схема предлагаемого устройства; на фиг. 2 — электрическая схема его включения.

На поверхность П из диэлектрика наносится некоторая область А из проводяшего материала (например, фольги, токопроводящей краски и пр.) . .Все участки области А соединены между собой электрически. Область А показана на фиг. вертикальной штриховкой. С поверхностью П связана некоторая система координат. В качестве примера рассматривается декартова система координат, по осям Х и У которых в определенном масштабе откладываются значения аргументов заданной функции F (x, у). Область А на поверхности П представляет собой одну из обкладок конденсатора. Вторая обкладка конденсатора В (визир) может перемещаться параллельно самой себе относительно первой — плоскости П. Взаимное расположение обкладок конденсатора определяется координатами Х и У точки N на поверхности визира (точка N — направляющая точка) . Область А строится таким образом, что в каждой точке поверхности П с координатами Х и Уу плоскость области А, ограниченная периметром визира В, пропорциоH3ëüHà значению функции F (л; у) для данных значений аргументов.

Предм ет изобретения

Емкостное устройство для воспроизведения различных математических функций, содержащее конденсатор, емкость которого изменяется по закону воспроизводимой функции, о т л и ч а ю щ е е с я тем, что, с целью получения функции двух независимых переменных, одна пластина конденсатора выполнена профилированной в соответствии с законом изменения функции, а вторая пластина выполнена прямоугольной и является считывающим устройством.

Юг. 2
