Реферат



Изобретение относится к машинам для заготовки леса и сбора лесосечных отходов, может использоваться в лесной промышленности. Цель изобретения - расширение технологических возможностей. Машина включает самоходное шасси 1, стрелу 2, поворотную в продольной плоскости. На стреле 2 посредством поворотной балки 13 установлено захватно-срезающее устройство 3 с обрабатывающим механизмом для обрезки сучьев. С тыльной стороны устройства 3 консольно закреплена лопата 14. В задней части машины на грузонесущем устройстве 5 размещают заготовленную древесину либо контейнер. Стрела 2 оборудована грузоподъемным устройством в виде полиспастов 7 и 8. Машина осуществляет заготовку деревьев, а также сбор лесосечных отходов устройством 3, перенос устройства 3 в зону грузонесущего устройства 5, транспортировку и выгрузку древесины или отходов. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (51)4 А 01 G 23 08

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ л

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4230260/29-.15 (22) 06.03.87 (46) 30.07.89. Бюл. N - 28 (71) Алтайский тракторный завод им, M.H.Êàëèíèíà и Центральный научно-исследовательский и проектно-конструкторский институт механизации и энергетики лесной промышленности (?2) Ю.П.Осипович, Л.Е.Сорокин и А.С.Гмыря (53) 634.0.36(088.8) (56) Патент США У 3516462, кл. А О! G 23/08, 1970.

Авторское свидетельство СССР, В 1080791, кл. А 01 G 23/08, 1982.

Авторское свидетельство СССР

9 1107796, кл. А 01 G 23/08, 1982.

„„SU„„3496712 А 1

2 (54) ЛЕСОЗАГОТОВИТЕЛЬНАЯ МАШИНА (57) Изобретение относится к машинам для заготовки леса и сбора лесосечных отходов, может использоваться в лесной промышленности. Цель изобретения — расширение технологических возможностей. Машина включает самоходное шасси 1, стрелу 2, поворотную в продольной плоскости. На стреле 2 посредством поворотной балки 13 установлено, захватно-срезающее устройство 3 с обрабатывающим механизмом для обрезки сучьев. С тыльной стороны устройства 3 консольно закреплена лопата 14 . В задней части машины на грузонесущем устройстве 5 раз3 149 мещают заготовленную древесину либо контейнер. Стрела 2 оборудована грузоподъемным устройством в виде полиспастов 7 и 8. Машина осуществляет заготовку деревьев, а также сбор леь712 4 сосечных отходов устройством 3, перенос устройства 3 в зону грузонесущего устройства 5, транспортиров5 ку и выгрузку древесины или отходов, 3 ил, 10

Изобретение относится к машинам для заготовки леса и сбора лесосечных отходов, может использоваться в лесной промьппленности.

Целью изобретения является расши- 15 рение техноЛогических возможностей.

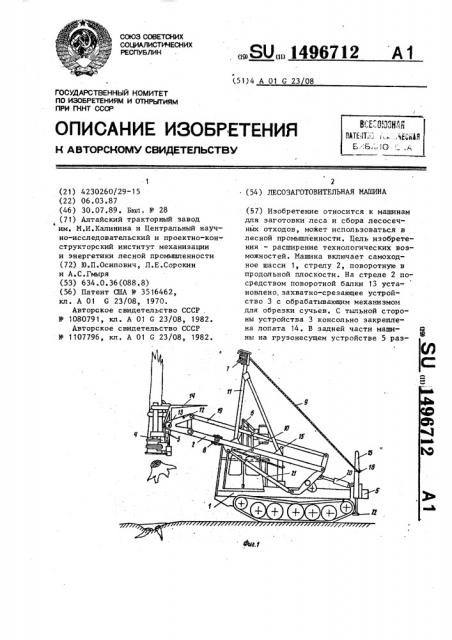

На фиг.1 изображена лесозаготовительная машина с деревом, вид сбоку; на фиг.2 — машина в момент выгрузки (перегрузки) заготовительной 20 древесины (контейнера); на фиг.3— машина при сборе лесосечных отходов.

Лесозаготовительная машина включает самоходное шасси 1, например гусеничный трактор, поворотную в продольной плоскости стрелу 2 в виде двух продольных балок, захватно-срезающее устройство 3 с обрабатывающим механизмом для обрезки сучьев, подачи и разделкй деревьев на 30 сортименты. Захватно-срезающее уст= ройство 3 может быть снабжено механизмом 4 подрезания корневой системы заготавливаемых деревьев. В задней части машина снабжена грузонесущим устройством 5, впереди которого расположен механизм 6 приема и укладки сортиментов. Стрела 2 оборудована грузоподъемным устройством, например, в виде гидрополиспастов 7,40 и 8 с тросами 9 и 10. Один из полиспастов 7 размещен на стойке 11, другой 8 †. на стреле 2 между двумя ее балками.

Захватно-.срезающее устРойство 3 45 закреплено на стреле 2 посредством поворотного кронштейна 12, имеющего поперечную балку 13, с приводом поворота балки 13, размещенным в кронштейне 12. С тыльной стороны захватно-срезающего устройства 3 вдоль

50 поперечной балки 13 консольно закреплена лопата 14. Грузонесущее устройство 5 снабжено стойкамн 15 с выступами 16 для тросов 9 и 10.

Между стойками 15 оборудованы установочные кронштейны для контейнера 17.Контейнер 17 имеет крюки 18 для тросов 9 и 10. Стрела 2 может оборудоваться пантографным устройством 19, снабжена цилиндрами 20 и 21 поворота. В задней части машины смонтирован аутриггер 22.

Машина работает следующим образом.

Ходом базового шасси 1 захватно-срезающее устройство 3 наводится на дерево. Дерево срезается или извлекается с корнями, с предварительным подрезанием корневой системы.

Путем плоско-параллельного перемещения дер.ево устанавливается над механизмом 6. Далее осуществляется процесс раскряжевки дерева на сортименты и укладка сортиментов между стойками 15 или в размещенный между ними контейнер 17. После срезания и раскряжевки нескольких деревьев и заполнения грузонесущего устройства 5 машина транспортирует заго1 товленную древесину. Выгрузка производится путем включения (фиг.2)

1 полиспастов 7 и 8 и поворота стрелы 2. Выгрузка может производиться в штабели или непосредственно в лесовозный транспорт.

После завершения заготовительных работ на данном участке производится уборка лесосечных отходов.

Для этого захватно-срезающее устройство 3 поворачивается лопатой

14 вперед. При движении машины вперед производится сбор лесосечных отходов лопатой 14. Затем захватно-срезающее устройство 3 с лесосечными отходами перемещается над машиной в зону грузонесущего устройства

5, на котором в данном случае установлен контейнер 17. Поворотом захватно-срезающегс устройства собранные на лопате 14 лесосечные отходы сбрасываются в контейнер 17. После заполнения контейнера 17 с помощью полиспастов 7 и 8, тросов 9 и 10 контейнер заменяют на порожний, перегружают его или опрокидывают, затем цикл заготовки деревьев или сбора лесосечных отходов повторяется.

5 149671

Машина позволяет расширить технологические возможности, производит срезание дерева, обрезку сучьев, разделку дерева на сортименты, погрузку сортиментов на лесовозный транспорт, а также после завершения заготовки деревьев производит уборку лесосеки от валежин, сучьев, пней и порубочных остатков с погрузкой их в съемный контейнер 17, устанавливаемый между стоек 15, с последующей транспортировкой его на лесовоэный транспорт.

Формула изобретения

Лесозаготовительная машина, вклю15 чающая самоходное шасси, продольную

2 О в продольной вертикальной плоскости стрелу, выполненную в виде двух продольных балок, соединенных поперечной .балкой с установленным на ней захватно-срезающим устройством и приводом его поворота, и грузонесущее устройство в задней части машины, отличающаяся тем, что, с целью расширения технологических воэможностей, с тыльной стороны захватно-срезающего устройства вдоль поперечной балки консольно закреплена лопата, а грузонесущее устройство снабжено кронштейнами для съемного контейнера.

1496712

23
