Пуансон для закрепления вставки ювелирного изделия

Пуансон для закрепления вставки ювелирного изделия

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам и инструменту для крапановой закрепки ювелирных вставок и позволяет повысить качество закрепки, которое достигается за счет прорезанных на пуансоне продольных пазов, образующих в рабочей части упругие лепестки, числом и расположением соответствующие крапанам изделия, а также за счет наличия кольца для регулировки усилия прижима. Упругая деформация лепестков обеспечивает синхронную и равномерную нагрузку на все крапана. Корпус пуансона представляет собой втулку с выемкой в осевом сечении по форме вставки. Количество и расположение упругих лепестков, образованных пазами, соответствует числу и расположению крапанов изделия. Внутри втулки размещены прижим и пружина. Втулка расположена внутри регулировочного кольца, имеющего возможность перемещения вдоль оси пуансона и фиксации на нем посредством винта. 1 ил.

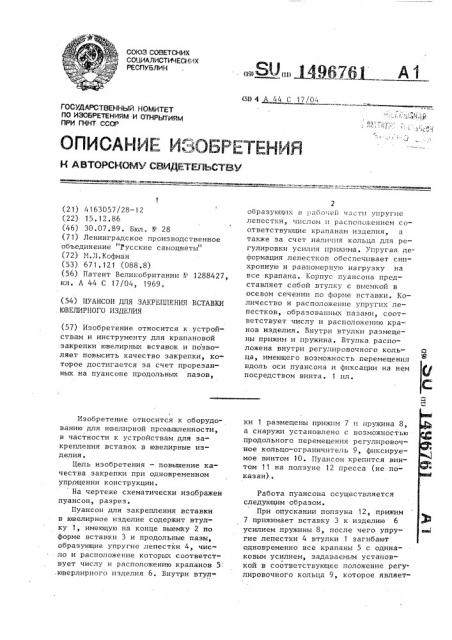

сОюз соВетсних соииАлистичесних

РЕСПУЬЛИН (51) 4 A 44 C 17!04

ГОСУДАРСТВЕННЫЙ НОМИТЕТ по изоыРетениям и отнРытилм пРи гкнт сссР (21) 4163057/28-12 (22) 15.12.86 (46) 30.07.89. Бюл. Р 28 (71) Ленинградское производственное объединение Русские самоцветы" (72) И. I.Êîôìàí (53) 671.121 (088.8) (56) Патент Великобритании Е- 1288427, кл. А 44 С 17/04, 1969, (54) ПУАНСОН ДЛЯ ЗАКРЕПЛЕНИЯ ВСТАВКИ

ЮВЕЛИРНОГО ИЗДЕЛИЯ (57) Изобретение относится к у-стройствам и инструменту для крапановой закрепки ювелирных вставок и позволяет повысить качество закрепки, которое достигается за счет прорезанных на пуансоне продольных пазов, Изобретение относится к оборудованию для ювелирной промышленности, в частности к устройствам для закрепления вставок в ювелирные изделия.

Цель изобретения — повышение качества закрепки при одновременном упрощении конструкции.

На чертеже схематически изображен пуансон, разрез.

Пуансон для закрепления вставки в ювелирное изделие содержит втулку 1, имеющую на конце выемку 2 по форме вставки 3 и продольные пазы, образующие упругие лепестки 4, число и расположение которых соответствует числу и расположению крапанов 5 .юверлирного изделия 6. Внутри втул2 образующих в рабо .ей части упругие лепестки, числом и расположением соответствующие крапанам изделия, а также за счет наличия кольца для регулировки усилия прижима. Упругая деформация лепестков обеспечивает синхронную и равномерную нагрузку на все крапана. Корпус пуансона представляет собой втулку с выемкой в осевом сечении по форме вставки. Количество и расположение упругих лепестков, образованных пазами, соответствует числу и расположению кранов изделия. Внутри втулки размещены прижим и пружина. Втулка расположена внутри регулировочного кольца, имеющего возможность перемещения вдоль оси пуансона и фиксации на нем посредством винта. 1 ил. ки 1 размещены прижим 7 и пружина 8, а снаружи установлено с возможностью продольного перемещения регулировочное кольцо-ограничитель 9, фиксируемое винтом 10. Пуансон крепится винтом 11 на ползуне 12 пресса (не показан) .

Работа пуансона осуществляется следующим образом.

При опускании ползуна 12, прижим

7 прижимает вставку 3 к изделию 6 усилием пружины 8, после чего упругие лепестки 4 втулки 1 загибают одновременно все крапаны 5 с одинаковым усилием, задаваемьм установкой в соответствующее положение регу" лировочного кольца 9, которое являетКорректор С.Шекмар

Заказ 4353/6 Тираж 329 Подписное

BHNIIIH E æ.óääðñòâåHHoãо комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35р Раушская наб., д. 4/5

Произвол,ч иенпо-издательский комбинат "Патент", г.Ужгород, ул . Гагарина, 101

3 149676 ся ограничителем свободных концов лепестков.

Применение предлагаемого пуансона позволяет повысить качество закрепки и обеспечивает предотвращение сколов вставки в результате нормирования усилия путем перемещения регулировочного кольца 9 и обеспечение равномерности усилия прижима к вставке 3 всех 10 крапанов з вследствие упругой деформации лепестков 4.

Формула и з обретения

Пуансон для закрепления вставки ювелирного изделия, содержащий втулСоставитель Е.Сова Редактор С.!!псина Техред М.Дидык

1 4 ку с выемкой, имеющей в сечении форму вставки и размещенный внутри втулки подпружиненный прижим, о т л и— ч а ю шийся тем, что, с целью повышения качества закрепки при одновременном упрощении конструкции, он дополнительно снабжен регулировочным кольцом-ограничителем с фиксатором, установленным на втулке с возможностью осевого перемещения, а втулка имеет продольные пазы, перемычки между которыми образуют упругие лепестки для взаимодействия с крапанами изделия.
