Устройство для окраски внутренней поверхности цилиндрических изделий

Устройство для окраски внутренней поверхности цилиндрических изделий

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для нанесения покрытий путем разбрызгивания на поверхность изделий и может быть использовано при окраске внутренней поверхности емкостей, баллонов и др. цилиндрических изделий. Цель изобретения - повышение качества покрытия изделий с сужающейся горловиной и сферическим днищем. Для этого привод продольного перемещения штанги выполнен в виде установленной на направляющих каретки с перпендикулярным к направляющим пазом, замкнутой цепи, охватывающей приводную и ведомую звездочки, и соединенного с цепью водила. Привод поворота краскораспылителя снабжен установленной на каретке с возможностью перемещения пластиной, выполненной с прорезью, расположенной под углом к пазу каретки, и закрепленным на оси двуплечим рычагом. Одна из ветвей цепи, огибающая ведомые звездочки, расположена со ступенчатым смещением. Водило цепи введено в паз каретки и прорезь пластины. Ось закреплена на каретке, один конец двуплечего рычага связан с тросом, а другой конец шарнирно закреплен на пластине, и соединена с двуплечим рычагом с возможностью перемещения и регулирования соотношения длин его плеч. 1 з.п. ф-лы. 4 ил.

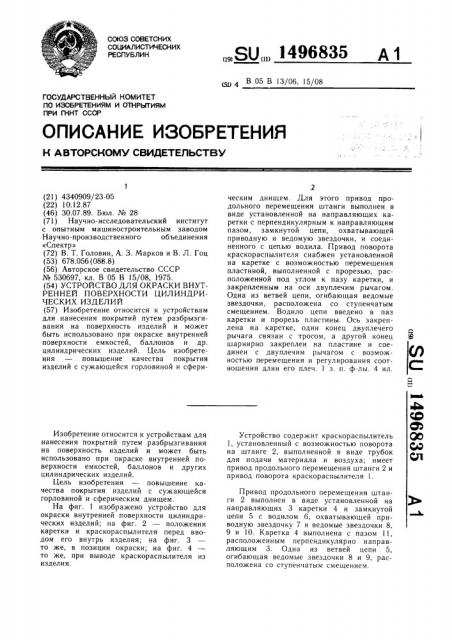

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 4 В 05 В 13/06, 15/08

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К A BTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4340909/23-05 (22) 10.12.87 (46) 30.07.89. Бюл. № 28 (71) Научно-исследовательский институт с опытным машиностроительным заводом

Научно-производственного объединения

«Спектр» (72) В. Т. Головин, А. 3. Марков и В. Л. Гоц (53) 678.056 (088.8) (56) Авторское свидетельство СССР № 530697, кл. В 05 В 15/08, 1975. (54) УСТРОЙСТВО ДЛЯ ОКРАСКИ ВНУТРЕННЕЙ ПОВЕРХНОСТИ ЦИЛИНДРИЧЕСКИХ ИЗДЕЛИЙ (57) Изобретение относится к устройствам для нанесения покрытий путем разбрызгивания на поверхность изделий и может быть использовано при окраске внутренней поверхности емкостей, баллонов и др. цилиндрических изделий. Цель изобретения — повышение качества покрытия изделий с сужающейся горловиной и сфериИзобретение относится к устройствам для нанесения покрытий путем разбрызгивания на поверхность изделий и может быть использовано при окраске внутренней поверхности емкостей, баллонов и других цилиндрических изделий.

Цель изобретения — повышение качества покрытия изделий с сужающейся горловиной и сферическим днищем.

На фиг. 1 изображено устройство для окраски внутренней поверхности цилиндрических изделий; на фиг. 2 — положения каретки и краскораспылителя перед вводом его внутрь изделия; на фиг. 3 то же, в позиции окраски; на фиг. 4 то же, при выводе краскораспылителя из изделия.

„„Я()„„ 1496835

2 ческим днищем. Для этого привод продольного перемещения штанги выполнен в виде установленной на направляющих каретки с перпендикулярным к направляющим пазом, замкнутой цепи, охватывающей приводную и ведомую звездочки, и соединенного с цепью водила. Привод поворота краскораспылителя снабжен установленной на каретке с возможностью перемещения пластиной, выполненной с прорезью, расположенной под углом к пазу каретки, и закрепленным на оси двуплечим рычагом.

Одна из ветвей цепи, огибающая ведомые звездочки, расположена со ступенчатым смещением. Водило цепи введено в паз каретки и прорезь пластины. Ось закреплена на каретке, один конец двуплечего рычага связан с тросом, а другой конец шарнирно закреплен на пластине и соединен с двуплечим рычагом с возможностью перемещения и регулирования соотношения длин его плеч. 1 з. и. ф-лы. 4 ил.

Устройство содержит краскораспылитель

1, установленный с возможностью поворота на штанге 2, выполненной в виде трубок для подачи материала и воздуха; имеет привод продольного перемещения штанги 2 и привод поворота краскораспылителя 1.

Привод продольного перемещения штанги 2 выполнен в виде установленной на направляющих 3 каретки 4 и замкнутой цепи 5 с водилом 6, охватывающей приводную звездочку 7 и ведомые звездочки 8, 9 и 10. Каретка 4 выполнена с пазом 11, расположенным перпендикулярно направляющим 3. Одна из ветвей цепи 5, огибающая ведомые звездочки 8 и 9, расположена со ступенчатым смещением.

3

;!: ьиод поворота краскораспылителя 1 .;;,!if ), нcí в виде соединенного с ним шки, .1 1". ведущего троса 13, пластины 14 и дву..i; .; го рычага 15. Пластина 14 установлена каретке 4 с возможностью перечсгцсния и имеет прорезь 16, расположенную под углом к пазу 11 каретки 4. Водило 6 введено в паз 11 каретки 4 и прорезь 16 пластины 14. Ведущий трос 13 соединен в одной точке со шкивом 12 и охватывает дополнительный шкив 17. Двуплечий рычаг 15 установлен на оси 18, закрепленной концами на стержнях 19.

Стержни 19 закреплены на каретке 4. Один конец двуплечего рычага 15 соединен поводком 20 с тросом 13, а другой его конец шарнирно закреплен на пластине 14. Ось 18 соединена с двуплечим рычагом 15 с возможностью перемещения и регулирования соотношения длин его плеч.

Штанга 2 и дополнительный шкив 17 закреплены на пластине 21, соединенной стержнями 19 и 22 с кареткой 4. Ведущая звездочка 7 соединена с электроприводом 23.

Устройство работает следующим образом.

Перед вводом штанги 2 с краскораспылителем 1 внутрь окрашиваемого изделия каретка 4 устанавливается в верхнем положении (фиг. 2), при этом водило 6 находится на левой ветви цепи 5, а краскораспылитель 1 обращен распылительной головкой вниз. При включении электропривода 23 цепь 5 приводится в движение, а водило 6 перемещает каретку 4 вниз.

Штанга 2 перемещается в продольном направлении и вводит краскораспылитель 1 внутрь изделия (не показано).

При установлении краскораспылителя от поверхности сферического днища на расстоянии, равном его радиусу, включают подачу материала и воздуха, привод вращения (не показан) изделия и начинают окраску.

При обходе водилом 6 звездочки 7 происходит его смещение вдоль прорези 16.

Пластина 14 перемещается относительно каретки 11 вниз. Соединенный с пластиной 14 двуплечий рычаг поворачивается и посредством троса 13 поворачивает шкив 12 с краскораспылителем 1. В процессе поворота краскораспылителя 1 производится окраска днища изделия.

При движении водила 6 на нижнем участке правой ветви цепи 5 каретка 4 движется вверх. Краскораспылитель обращен распылительной головкой к боковой поверхности изделия и производит окраску цилиндрической части внутренней поверхности изделия, При дальнейшем движении цепи 5 на участке огибания водилом 6 звездочек 8 и 9 происходит дополнительное его смещение вдоль прорези 16 пластины 14. Пластины

14 смещаются относительно каретки 4, двуплечий рычаг 15 поворачивается на

496835

5 !

О !

55 больший угол и поворачивает шкив 12 с краскораспылителем 1. В процессе дополнительного поворота краскораспылителя 1 осуществляется окраска внутренней поверхности сужающейся части горловины изделия.

При выходе водила 6 на верхнюю часть ступенчато смещенной правой ветви цепи 5 отключают подачу краски и воздуха, и производится вывод штанги 2 с краскораспылителем из изделия.

При обходе поводком 6 звездочки 10 происходит обратное его смещение по прорези 16. Пластина 14 смещается относительно каретки 4 вверх. Двуплечий рычаг 15 поворачивается в обратном направлении и устанавливает краскораспылитель распылительной головкой вниз. При изменении размеров окрашиваемого изделия соответственно меняют место крепления звездочек 8 и 9 и расстояние их от звездочки 7.

При смещении оси 22 двуплечего рычага

15 и изменении соотношения длин его плеч достигается регулирование угла поворота краскораспылителя.

Предлагаемое устройство обеспечивает автоматический поворот краскораспылителя с заданной скоростью относительно внутренней поверхности цилиндрических изделий со сферическим днищем и сужающейся горловиной, что повышает качество покрытия.

Формула изобретения

1. Устройство для окраски внутренней поверхности цилиндрических изделий, содержащее установленный на штанге с возможностью поворота краскораспылитель, привод поворота краскораспылителя в виде шкива с охватывающим его ведущим тросом и привод продольного перемещения штанги, отличающееся тем, что, с целью повышения качества покрытия изделий с сужающейся горловиной и сферическим днищем, привод продольного перемещения штанги выполнен в виде установленной на направляющих каретки с перпендикулярным к направляющим пазом, замкнутой цепи, охватывающей приводную и ведомую звездочки, и соединенного с цепью водила, а привод поворота краскораспылителя снабжен установленной на каретке с возможностью перемещения пластиной, выполненной с прорезью, расположенной под углом к пазу каретки, и закрепленным на оси двуплечим рычагом, при этом одна из ветвей цепи, огибающая ведомые звездочки, расположена со ступенчатым смещением, водило цепи введено в паз каретки и прорезь пластины, ось закреплена на каретке, один конец двуплечего рычага соединен с тросом, а другой конец шарнирно закреплен на пластине.

2. Устройство по п. 1, отличающееся тем, что ось соединена с двуплечим рычагом с возможностью перемещения и регулирования соотношения длин его плеч.

1496835

Фиг,5 фиаФ
