Реферат



Изобретение относится к литейному производству и может быть использовано при изготовлении форм и стержней. Целью изобретения является ускорение процесса отверждения и повышение качества форм и стержней. Устройство содержит ящик 1 с рабочей полостью 4, соединенной с источником газа, между которыми установлена пористая прокладка 3, на которую со стороны рабочей полости 5 нанесено полимерное покрытие 6. Покрытие выполнено из поливинилтриметилсилана . 1 з.п. ф-лы, 1 ил.

С0103 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (дН 4 В 22 С 9/12

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

10 f2

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО. ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

Н А BTOPCHOMY СВИДЕТЕЛЬСТВУ (21) 4280665/23-02 (22) 08.07.87 (46) 30.07.89 ° Бюл. № 28 (71) Мытищинский машиностроительный завод (72) А.В.Буланов и А.А.Бабенков (53) 621.744.58 (088.8) (56) Процесс производства стержней

HARD0X R/S0 . — Технология и оборудование литейного производства.

Экспресс -информация/ВИНИТИ, М. 1983, J № 25, с. 19-22. (54) УСТРОЙСТВО ДЛЯ ОТВЕРЖДЕНИЯ ЛИТЕЙНЫХ ФОРМ И СТЕРЖНЕЙ

ÄÄSUÄÄ 1496907 A1 (57) Изобретение относится к литейному производству и может быть использовано при изготовлении форм и .стержней. Целью изобретения является ускорение процесса отверждения и повышение качества форм и стержней.

Устройство содержит ящик 1 с рабочей полостью 5 и полостью 4, соединенной с источником газа, между которыми установлена пористая прокладка 3, на которую со стороны рабочей полости 5 нанесено полимерное покрытие 6. Покрытие выполнено из поливинилтриметилсилана. 1 з.п. ф-лы, 1 ил.

1496907

Формула и з обретения

1. Устройство для отверждения литейных форм и стержней, содержащее стержневой ящик с рабочей полостью и полостью, соединенной с источником газа, о т л и ч а ю щ е е с я тем, что, с целью ускорения процесса отверждения и повышения качества форм и стержней за счет, равномерного распределения потока газа, оно снабжено пористой прокладкой, установленной внутри ящика между рабочей полостью и полостью, соединенной с источником газа, при этом на пористую прокладку со стороны рабочей полости нанесено полимерное покрытие.

2. Устройство по п.1, о т л и— ч а ю щ е е с я тем, что полимерное покрытие выполнено из поливинилтриметилсилана.

Составитель В.Карпун

Техред М.Дидык

Редактор А.Огар

Корректор С.Шекмар

Заказ 4371/14 Тираж 711 . Подписное

ВНИИПИ Государственного комитета по изобретениям н открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r.Óæãîðoä, ул. Гагарина,101

Изобретение относится к литейному производству и может быть использовано при изготовлении форм и стержней.

Цель изобретения — ускорение про5 цесса отверждения и повышение качества форм и стержней.

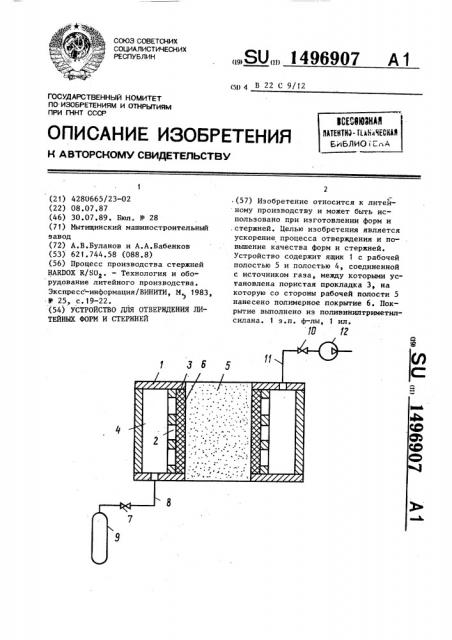

На чертеже представлен стержневой ящик со схемой подвода газа и вакуумного отсоса остатков газа после от- 10 верждения, разрез.

Устройство содержит стержневой ящик 1 с отверстиями ?. В стержневой ящик 1 установлена пористая прокладка 3, которая делит ящик на две полости 4 и 5.,В качестве пористой прокладки 3 может быть использован мипласт, имеющий степень пористости до

407. На пористой прокладке 3 со стороны смеси нанесено полимерное пок- 20 рытие 6, например, методом плазмохимической полимеризации или напылением в вакууме, имеющее толщину 201000 А. Принцип пропускания газа через полимерное покрытие б основан 25 на разности парциальных давлений газа по обе его стороны. Например, скорость пропускания асимметричного поливинилтриметилсиланового покрытия

2 для газа SO составляет 1200 л/м ч > 30 атм, а для газа СО 1400 л/м ч ° атм.

Полость 4 стержневого ящика 1 через вентиль 7 посредством трубопровода

8 связана с газовой емкостью 9 и через газовый вентиль 10 посредством З5 трубопровода 11 с вакуум-насосом 12.

Устройство работает следующим образом.

Полость 5 стержневого ящика 1 за- 40 полняют смесью и уплотняют любым известным способом. Затем осуществляют продувку смеси катализаторным газом. Для этого открывМот вентиль

7, при этом газ из гяуровой емкости 45

9 по трубопроводу 8 поступает в полость 4 стержневого ящика 1. Далее газ проходит через отверстия 2, пористую прокладку 3 и полимерное покрытие 6. При этом равномерное распределение газа по поверхности стержня определяется свойствами проникновения газов через полимерные покрытия, основанными на явлении адсорбационно-диффузионного переноса газа через покрытие. После процесса отверждения вентиль 7 закрывают и открывают вентиль 10, через который происходит отсасывание оставшегося газа посредством вакуум-насоса 12 из полости 4 стержневого ящика 1 и из полости 5 полученного стержня.

Использование изобретения обеспечивает равномерное распределение потока газа, что увеличивает площадь обрабатываемой поверхности и ускоряет процесс отверждения.
