Устройство для отделения проволочной арматуры от полимерной облицовки

Устройство для отделения проволочной арматуры от полимерной облицовки

Иллюстрации

Показать все

Реферат



Изобретение относится к установкам для утилизации отходов пластмасс, а именно к разделению металлической проволочной арматуры и полимерной оболочки. Цель - обеспечение возможности отделения арматуры в гофрированных трубах или шлангах. Для этого узел базирования заготовки выполнен в виде установленного на станине полого цилиндра с прорезью, в которой размещены установленные на параллельных осях конические валки. Резец выполнен с двумя наклонными гранями, а в месте их пересечения расположена фильера для пропускания арматуры. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК g 4 В 29 В 17/02

8(.ЕСОЮЗНМЯ

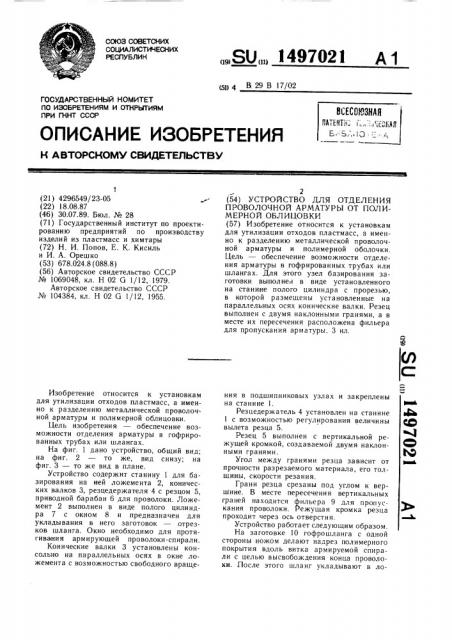

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ 3

CO

ЬФ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4296549/23-05

«, (22) 18.08.87 (46) 30.07.89. Бюл. № 28 (71) Государственный институт по проектированию предприятий по производству изделий из пластмасс и химтары (72) Н. И. Попов, E. К. Кисиль и И. А. Орешко (53) 678.024.8 (088.8) (56) Авторское свидетельство СССР № 1069048, кл. Н 02 G 1/12, 1979.

Авторское свидетельство СССР № 104384, кл. Н 02 G 1/12, 1955.

Изобретение относится к установкам для утилизации отходов пластмасс, а именно к разделению металлической проволоч= ной арматуры и полимерной облицовки.

Цель изобретения — обеспечение возможности отделения арматуры в гофрированных трубах или шлангах.

На фиг. 1 дано устройство, общий вид; на фиг. 2 — то же, вид снизу; на фиг. 3 — то же вид в плане.

Устройство содержит станину 1 для базирования на ней ложемента 2, конических валков 3, резцедержателя 4 с резцом 5, приводной барабан 6 для проволоки. Ложемент 2 выполнен в виде полого цилиндра 7 с окном 8 и предназначен для укладывания в него заготовок — отрезков шланга. Окно необходимо для протягивания армирующей проволоки-спирали.

Конические валки 3 установлены консольно на параллельных осях в окне ложемента с возможностью свободного вращец,Я0„„1497021 А 1

2 (54) УСТРОЙСТВО ДЛЯ ОТДЕЛЕНИЯ

ПРОВОЛОЧНОЙ АРМАТУРЫ ОТ ПОЛИМЕРНОЙ ОБЛИЦОВКИ (57) Изобретение относится к установкам для утилизации отходов пластмасс, а именно к разделению металлической проволочной арматуры и полимерной оболочки.

Цель — обеспечение возможности отделения арматуры в гофрированных трубах или шлангах. Для этого узел базирования заготовки выполнен в виде установленного на станине полого цилиндра с прорезью, в которой размещены установленные на параллельных осях конические валки. Резец выполнен с двумя наклонными гранями, а в месте их пересечения расположена фильера для пропускания арматуры. 3 ил. ния в подшипниковых узлах и закреплены на станине 1.

Резцедержатель 4 установлен на станине

I с возможностью регулирования величины вылета резца 5.

Резец 5 выполнен с вертикальной режущей кромкой, создаваемой двумя наклонными гранями.

Угол между гранями резца зависит от прочности разрезаемого материала, его толщины, скорости резания.

Грани резца срезаны под углом к вершине. В месте пересечения вертикальных граней находится фильера 9 для пропускания проволоки. Режущая кромка резца проходит через ось отверстия.

Устройство работает следующим образом.

На заготовке 10 гофрошланга с одной стороны ножом делают надрез полимерного покрытия вдоль витка армируемой спирали с целью высвобождения конца проволоки..После этого шланг укладывают в ло1497021

Формула изобретения

3 жемент 2 и подают к конусным валкам 3.

Конец проволоки при этом вытягивают из окна 8, пропускают через отверстие в резце 5 и крепят, например, на приемном барабане 6. Край обрезанной полимерной ленты при этом свисает вниз.

После этого включают привод барабана 6. Проволока спирали наматывается на барабан, раскручиваясь, спираль заставляет принудительно вращаться шланг, находящийся в ложементе. Подача шланга в 10 зазор между конусными валками 3 и на резец 5 осуществляется за счет спирального характера расположения арматуры, наибольшее расстояние между валками равно тол шине стенки обкладки, а наименьшее не превышает диаметра арматуры.

Стенка шланга поступает между коническими валками 3 и постепенно сплющивается, при этом нарушается целостность по крыт и я.

Полное разрушение наступает на крайнем витке обрабатываемого шланга за счет конусности валков.

Происходит пластическая деформация и частично деформация сдвига, т. е. полимерная оболочка раздавливается на стальной проволоке, что в свою очередь облегчает снятие оболочки с армирующей стальной спирали резцом. Далее резец 5 срезает полимерную ленту со спирали при проходе проволоки через фильеру, и лента полимера попадает вниз.

Устройство имеет широкие функциональные возможности, так как способно обеслечить отделение металлоарматуры от пластмассовой оболочки без предварительного дробления более экономичным способом и с использованием более широкого ассортимента отходов, например шлангов со спиральной проволочной арматурой.

Устройство для отделения проволочной арматуры от полимерной облицовки, содержащее узел базирования заготовки и станину с установленным на ней резцом с вертикальной режущей кромкой и фильерой для пропускания арматуры, отличающееся тем, что, с целью обеспечения возможности отделения арматуры в гофрированных трубах или шлангах, узел базирования заготовки выполнен в виде установленного на станине полого цилиндра с прорезью, в которой размещены установленные на параллельных осях конические валки, резец выполнен с двумя наклонными гранями, а в месте их пересечения расположена фильера для пропускания арматуры.

1497021

5 3

Составитель Е. Михайлова

Редактор А, Долинин Техред И. Верес Корректор М. Васильева

Заказ 4383/19 Тираж 535 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

1! 3035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101
